六角孔正齿轮参数化传动构件

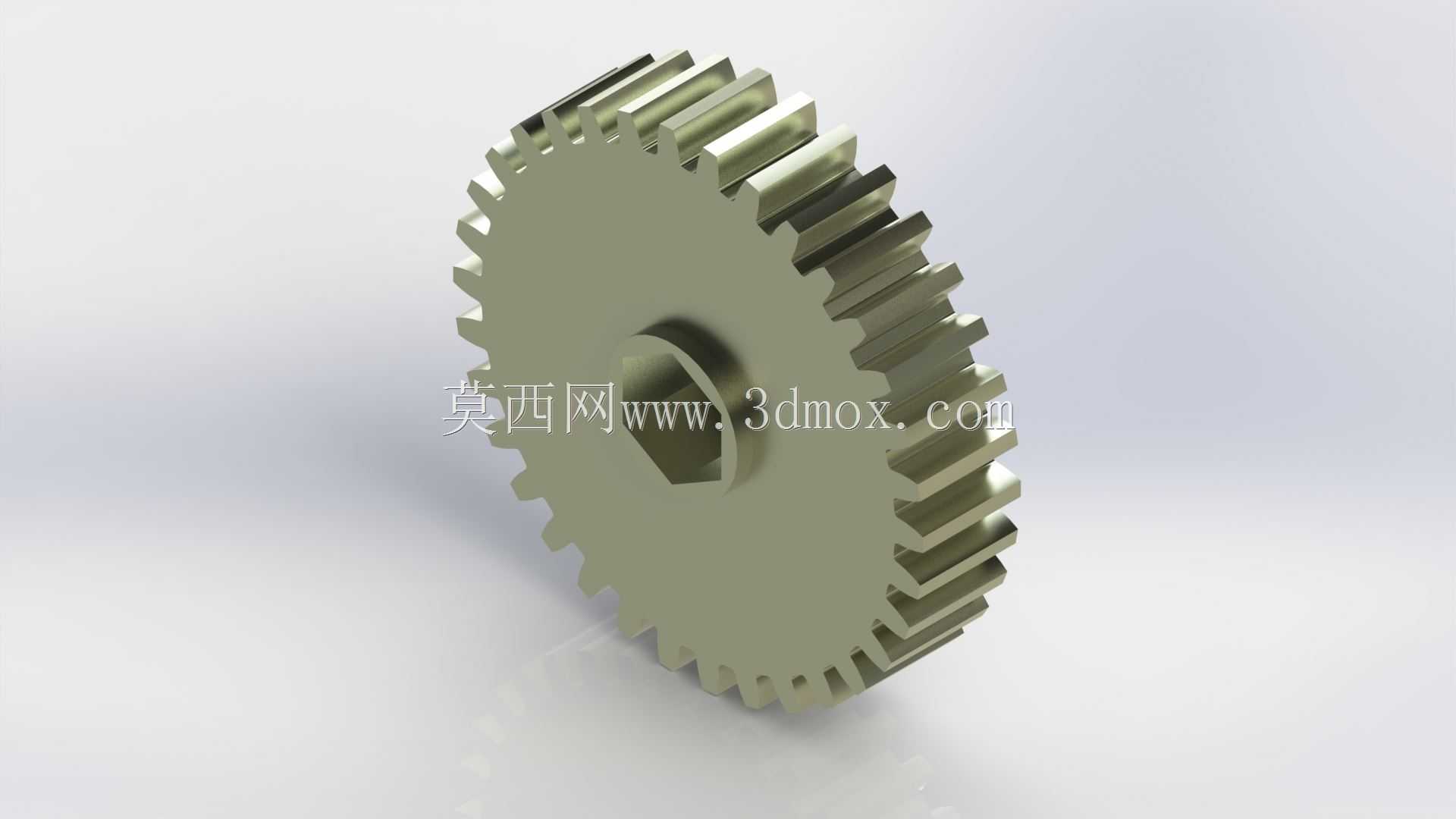

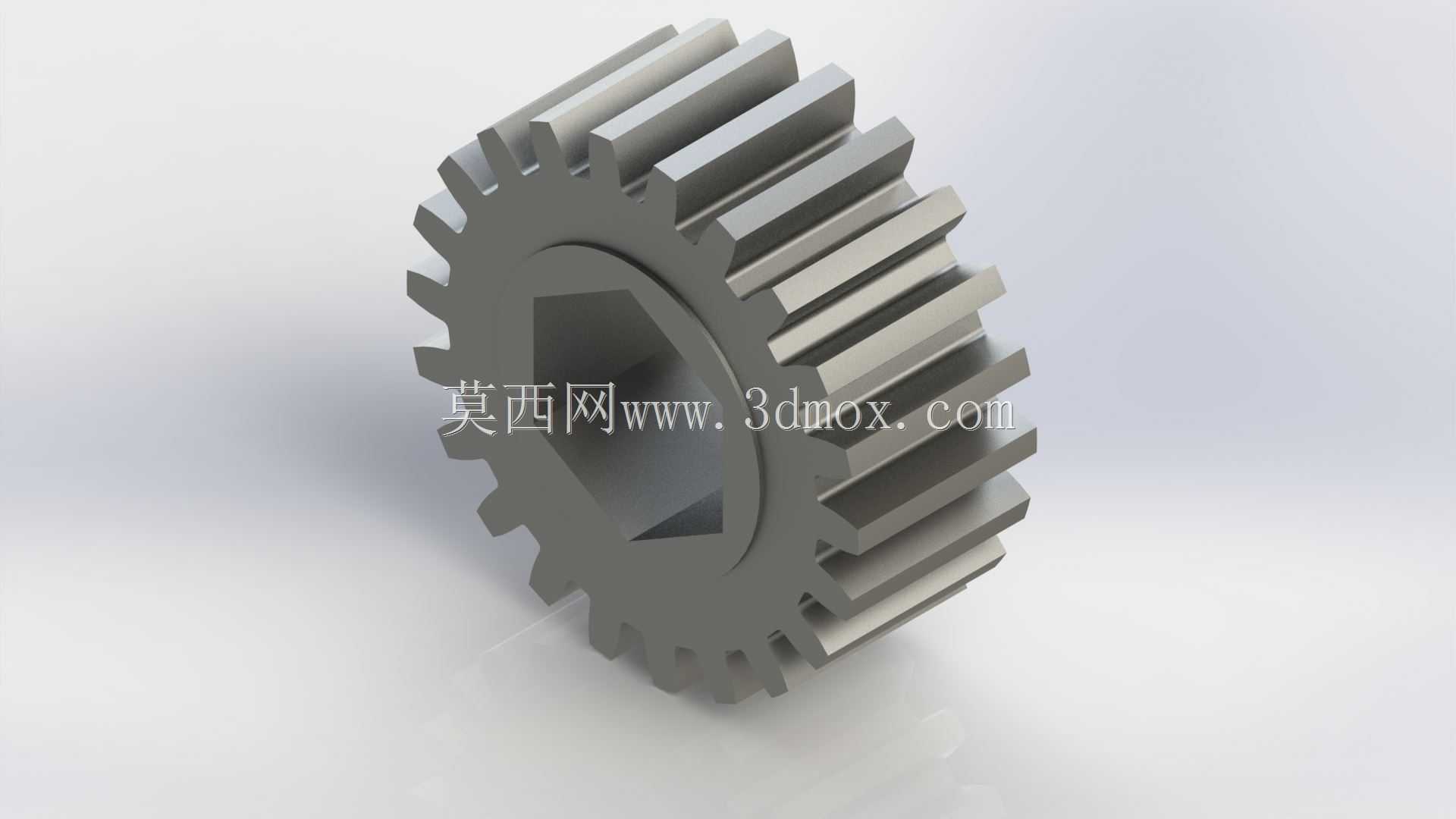

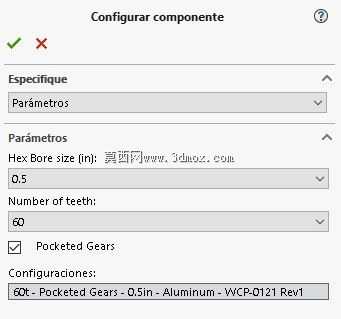

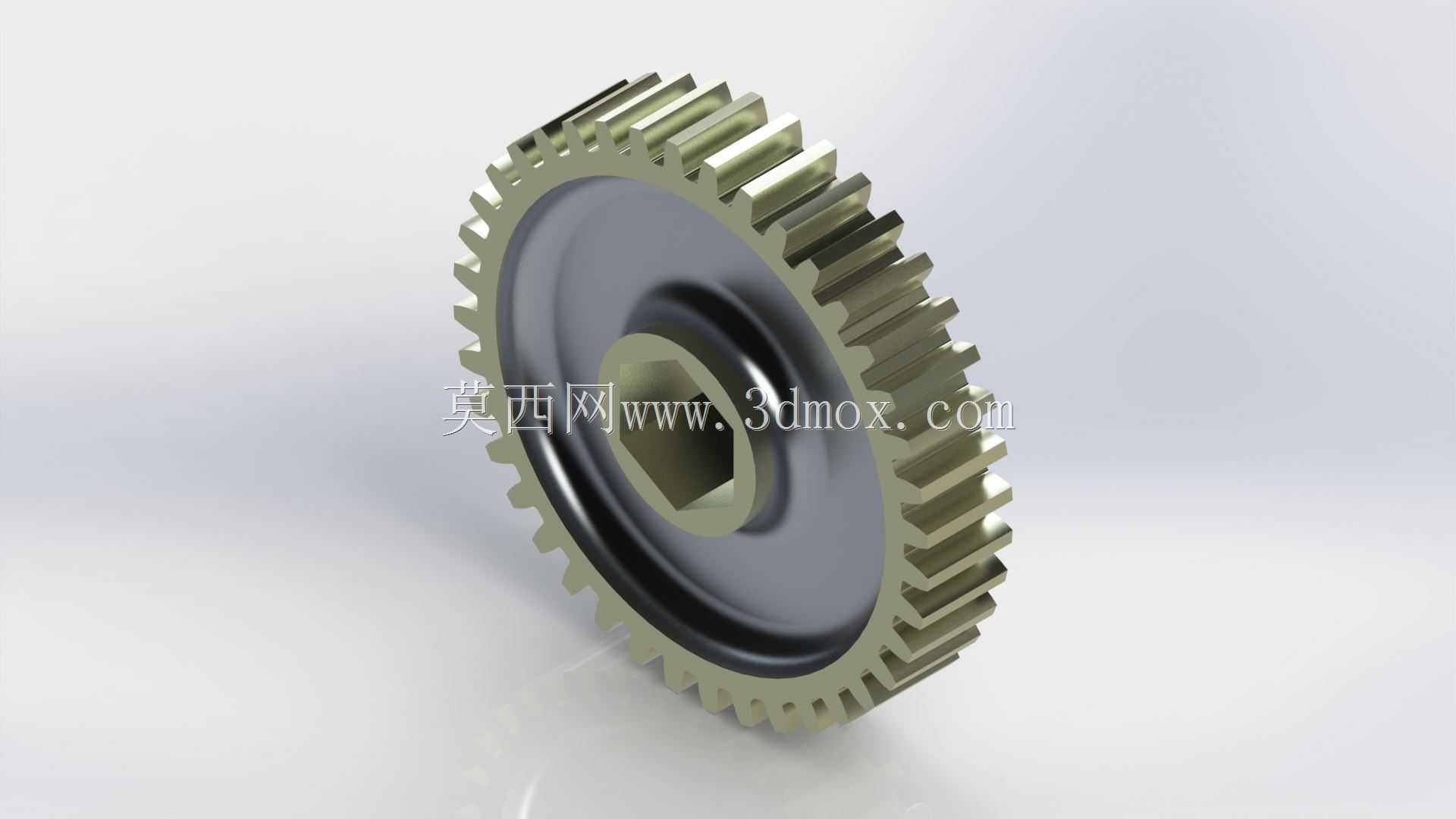

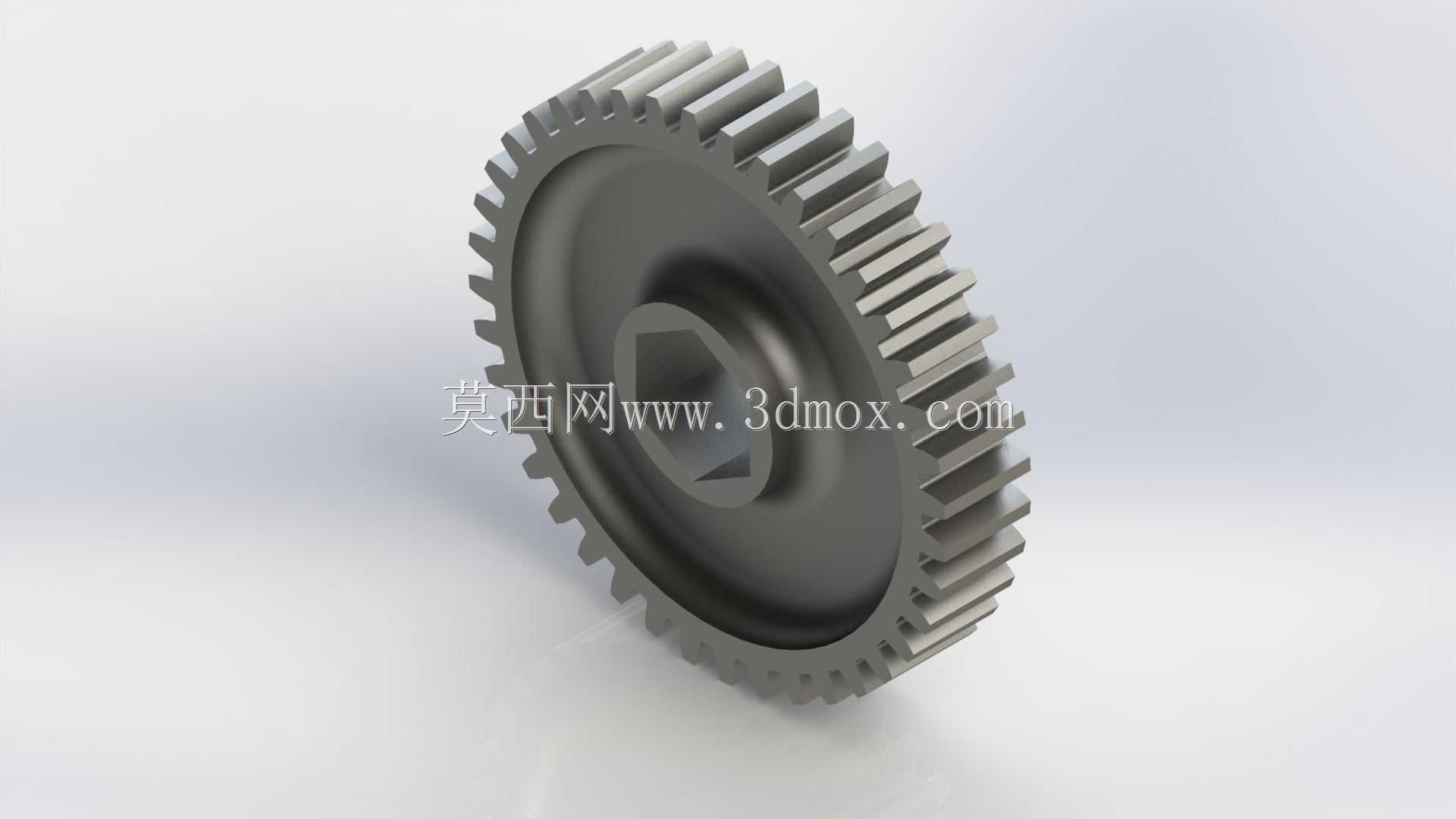

这类带六角安装孔的正齿轮，常应用在教育竞赛类机器人传动链路、小型自动化输送模组、桌面级非标设备的动力传递环节中，区别于常规键槽连接的齿轮，六角孔的安装形式无需额外加工键槽，配套对应规格的六角传动轴即可实现无间隙周向固定，装配效率更高，在快换式传动结构、需要频繁调整传动比的模组中应用优势明显。从结构设计逻辑来看，该齿轮采用14.5度压力角的渐开线齿形，相比常见20度压力角齿轮，齿顶厚度更大，啮合重合度更高，传动过程中齿面接触应力更低，运行噪音更小，适合轻载、对传动平稳性有要求的场景。齿轮本体采用铝和钢材的适配设计思路，轮毂部分做了阶梯式沉孔结构，既可以适配1/2英寸规格的六角传动轴，也能兼容3/8英寸的六角轴安装需求，安装边界覆盖两种常用的竞赛类、小型设备常用轴径，无需额外定制轴件即可完成装配。齿圈部分的齿形参数遵循20DP径节标准，齿宽尺寸经过啮合强度校核，在额定负载下不会出现断齿、齿面过度磨损的问题，轮毂与齿圈的过渡位置做了圆弧卸荷处理，避免热处理或长期负载下出现应力集中开裂的问题。参数化的设计逻辑让该齿轮可以通过调整内置的参数关系，快速生成不同齿数、不同内孔规格、不同齿宽的衍生型号，不需要重新绘制齿形轮廓，大幅提升同系列传动件的设计效率。在实际选型应用中，需要注意啮合中心距的公差控制，14.5度压力角齿轮对中心距偏差的敏感度略高于20度压力角齿轮，装配时要保证两啮合齿轮的轴线平行度，避免出现偏载导致的齿面局部磨损加剧。齿轮的端面做了平面度处理，安装时可以紧贴轴肩或定位挡圈，不需要额外调整轴向定位尺寸，轮毂的内六角孔公差采用过渡配合设计，既可以保证装配时的顺畅度，又能避免传动过程中出现轴孔间隙导致的回差问题，在需要正反转频繁切换的传动场景中，能有效降低回程误差带来的传动精度损失。
