FRC赛事竞技对抗机器人尼克结构

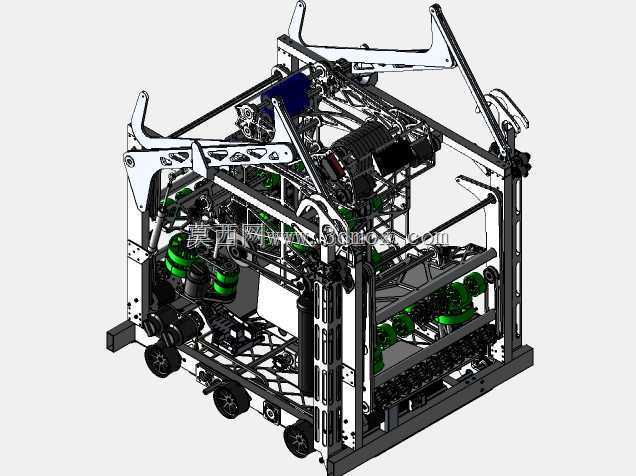

　　这套竞技机器人结构面向青少年工程对抗赛事中的高强度任务场景，整体采用框式铝合金骨架作为承载基础，底盘、举升机构、抓取执行端与传动链路在同一三维装配关系中完成约束，能够直观呈现机器人从移动到作业的完整机械逻辑。底盘区域布置多组轮系与驱动组件，轮体安装在框架下部四角及关键支撑位置，配合紧凑的传动布局，可在有限赛场边界内完成快速转向、短距冲刺和位置调整；底盘下方保留足够离地间隙，既能够越过场地内的低矮障碍，也避免在急停、碰撞和爬坡姿态下出现托底。骨架外侧大量使用开孔型材、折弯支架和镂空连接板，在保证连接刚度的同时降低整机重量，杆件之间通过螺栓、定位销和标准连接件形成可拆卸结构，便于赛事现场快速更换受损零件。

　　上部执行机构是该机器人的核心功能区，两侧长臂采用对称式摇臂构型，臂体通过多组铰接点与主框架连接，能够围绕转轴完成大角度摆动。臂端设置夹持与托举相关的安装接口，可根据赛场任务挂载不同执行件，用于拾取、举升、放置或悬挂目标物。长臂内侧布置连杆、链轮、轴承座和动力元件，动力输出经传动件传递至关节位置，使抬升动作在负载状态下仍保持稳定。框架中部可见多组绿色气动或弹性储能元件，它们与机械连杆配合，用于补偿举升过程中的力矩变化，也能在抓取和释放动作中提供缓冲，减少刚性冲击对轴系和连接件的损伤。传动系统在模型中按真实装配关系展开，电机、减速器、链轮、链条、轴套和张紧结构均布置在底盘与侧框之间。链条沿车架内侧走向布置，张紧轮位置预留调节空间，

　　维护时可通过调整支座位置控制链条松紧；关键转轴处设置轴承和挡圈，轴向定位清晰，避免高速往复运动中发生窜动。电气元件并未被简化为黑盒，电池、控制器、线缆走向和元件安装板在框架内均有对应位置，线缆尽量沿型材内腔或侧边固定，降低运动干涉和赛场拉扯风险。从安装边界看，整机外轮廓由底盘矩形边界、上部臂架展开范围和侧向突出轮系共同决定。运输与待命状态下，长臂可收束在框架上方，宽度主要由底盘和外侧防护件控制；工作状态下，臂架向前上方展开，执行端高度明显超过机身，因此在设计机构行程时需要同时校核臂体、连杆和目标物之间的最小间隙。底盘四角设置防撞与支撑结构，前端和侧面的硬质连接件可承受对抗中的侧向接触，也可作为维修时的定位基准。

　　结构设计思路强调可制造性与快速维护：多数板件采用平面切割后折弯或直接拼装的形式，孔位遵循标准节距，铝型材与钣金件组合后形成稳定框架；易受冲击的前端爪件、轮系支架和臂端连接块均设计为独立模块，拆卸时不需要拆解整个主框架。对于三维建模从业者而言，该模型的参考价值在于多机构协同布置：移动底盘负责场地机动，举升臂负责垂直作业，夹持端负责目标物交互，三套系统在紧凑空间内共享骨架并避让运动包络。建模时可重点检查铰接轴同轴度、链条包角、轮距与转向半径、臂架极限角度以及紧固件操作空间；在工程落地时，还可结合实际载荷复核型材截面、连接螺栓等级、焊接或螺栓固定方式，并根据赛场规则调整外伸尺寸和防护结构，使机器人在对抗碰撞、连续抓取和快速机动之间取得平衡。
