精密塑胶注塑模具结构设计方案

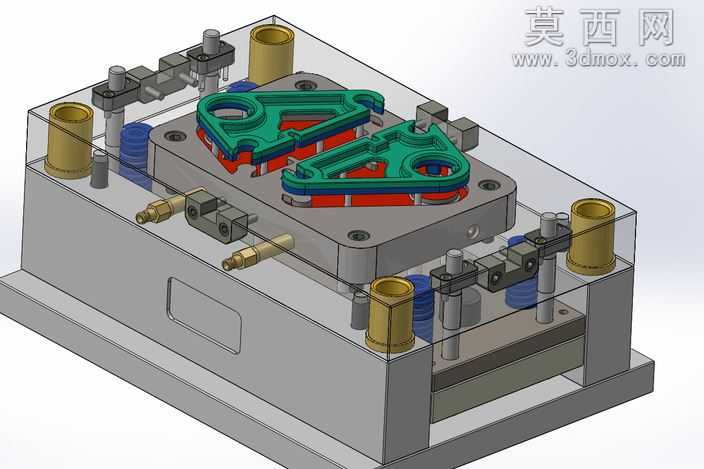

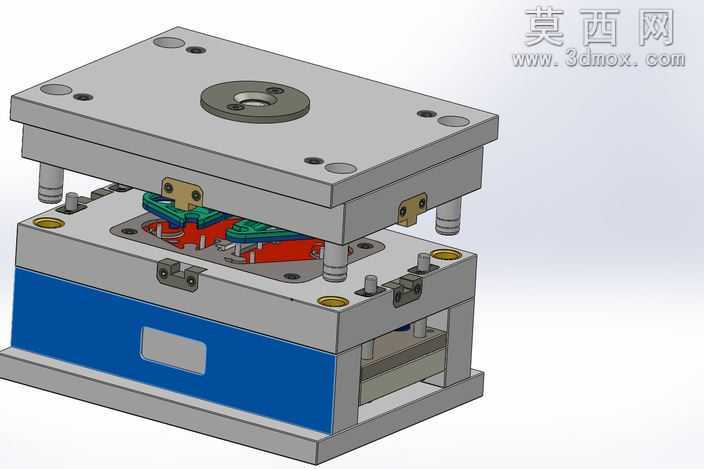

本套塑胶模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，对模架、型腔、型芯、导向机构、定位组件、冷却系统等全部零部件进行1:1等比例建模，完整还原模具的装配关系与运动逻辑。渲染阶段采用金属材质与工程塑料材质分层赋予，上下模座的钢材材质通过调整粗糙度、金属度参数还原冷轧模具钢的哑光金属质感，蓝色下模座的喷塑漆面通过添加细微颗粒纹理模拟真实工业涂装效果，型腔内部的成型零件通过不同色彩区分动定模镶件，清晰展示产品的成型区域结构。结构设计上采用标准两板模模架结构，导柱导套组件均匀布置于模架四角，保证合模过程的导向精度与重复定位精度，浇口套设置于定模座板中心位置，适配主流注塑机的射嘴定位尺寸，定模侧与动模侧分别布置冷却水路接口，通过循环温控系统保证注塑过程中型腔温度均匀，避免产品出现翘曲、缩痕等成型缺陷。锁模组件采用标准化紧固件布置，合模定位锁块设置于模架侧方，进一步提升合模后的刚性配合精度，顶出机构预留于动模侧下部空间，可适配顶针、顶板等多种顶出方案，满足不同结构塑胶产品的脱模需求。设计过程中优先考虑模具的加工工艺性与装配便利性，所有镶件均采用模块化拆分设计，易磨损部位设计为可更换镶件结构，降低后期模具维护成本，分型面的设计贴合产品轮廓走向，保证合模后分型面贴合紧密，避免注塑过程中出现飞边毛刺问题，整体结构紧凑合理，各功能组件布局规整，既满足注塑生产的强度与精度要求，也兼顾了加工制造与后期调试的便捷性，可直接用于模具加工工艺编制、生产装配指导以及注塑成型工艺调试参考。
