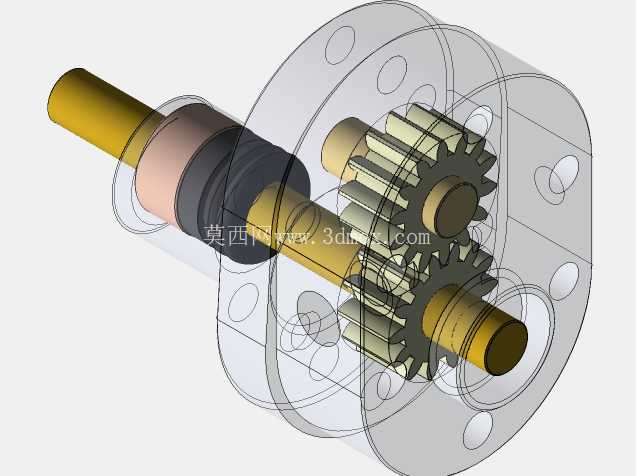

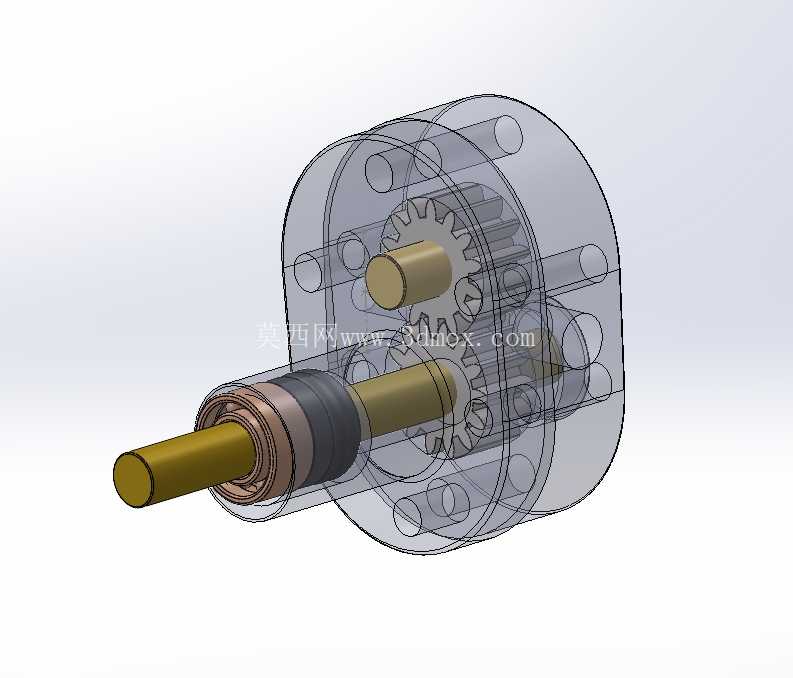

透明壳体外啮合齿轮泵结构展示

　　在液压系统与高粘度流体输送场景中，外啮合齿轮泵的应用覆盖范围极广，从机床液压站的动力供给，到食品加工行业的糖浆、树脂输送，再到涂装生产线的油漆泵送，这类容积式泵凭借稳定的输出特性始终占据核心应用位置。本次呈现的齿轮泵结构采用透明化壳体设计，并非用于实际量产装配，而是为了清晰展示内部齿轮啮合、轴系密封、腔体流道的完整配合关系，方便结构设计人员快速理解其工作逻辑与装配约束。

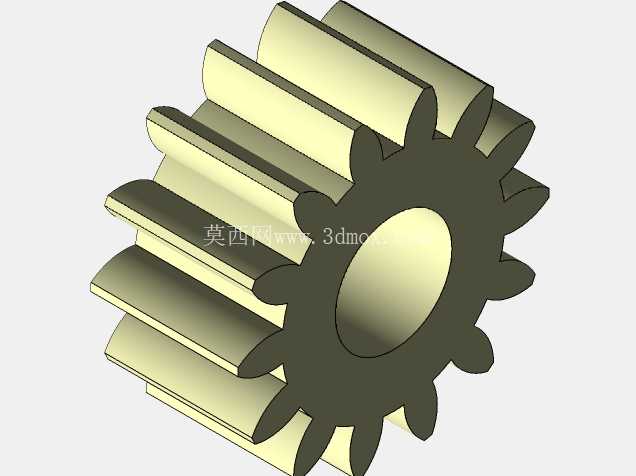

　　从功能特性来看，该齿轮泵依靠一对参数完全一致的渐开线圆柱齿轮啮合过程中形成的密闭容积变化完成吸排油动作：当齿轮脱开啮合的一侧容积增大形成局部真空时，介质在大气压作用下进入吸油腔，随着齿轮旋转，齿槽内的介质被带到啮合侧，轮齿进入啮合时容积减小，介质被压入排出管路，整个过程无往复运动部件，运行平稳性优于柱塞泵，且对介质中的微小杂质容忍度更高，适合输送润滑性较好的高粘度流体。设计过程中，齿轮的齿宽、齿顶圆与泵体内孔的配合间隙、齿轮端面与端盖的轴向间隙是决定容积效率的核心参数，间隙过大会导致内泄漏增加，输出压力达不到设计值，间隙过小则会出现运转卡滞、磨损加剧的问题，建模时需要严格控制配合公差，通常径向间隙控制在0.03-0.06mm，轴向间隙控制在0.02-0.04mm，才能兼顾效率与使用寿命。

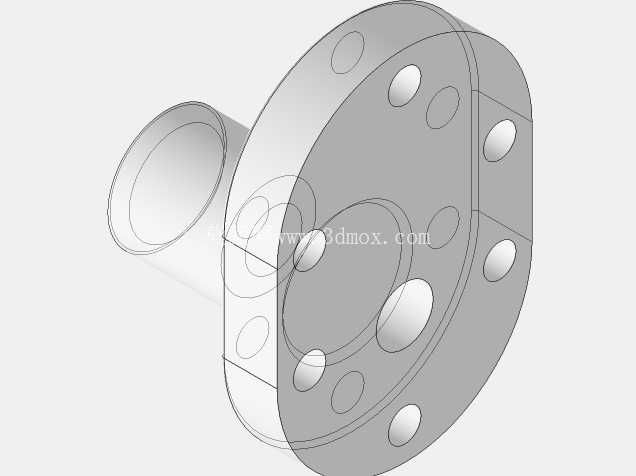

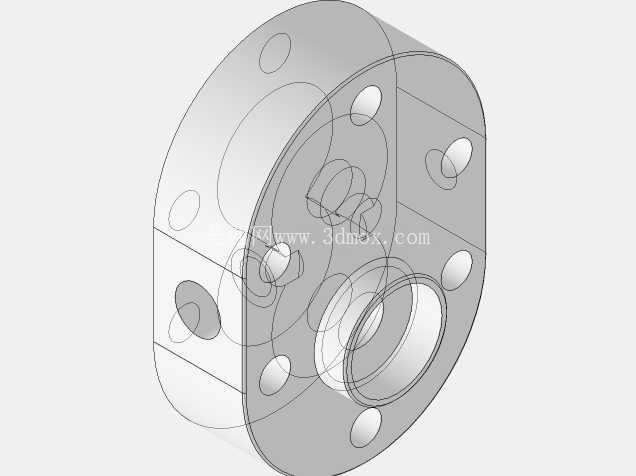

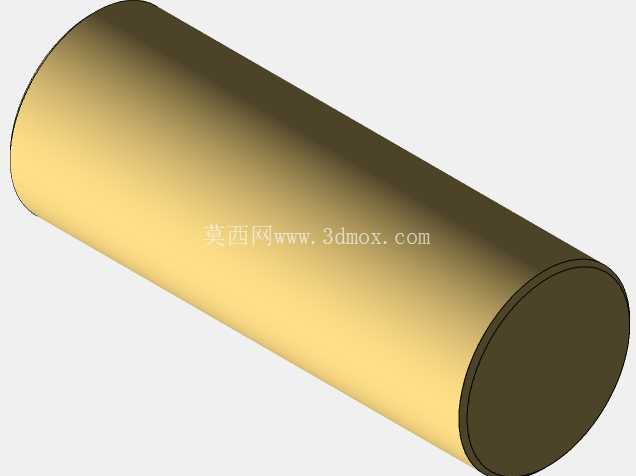

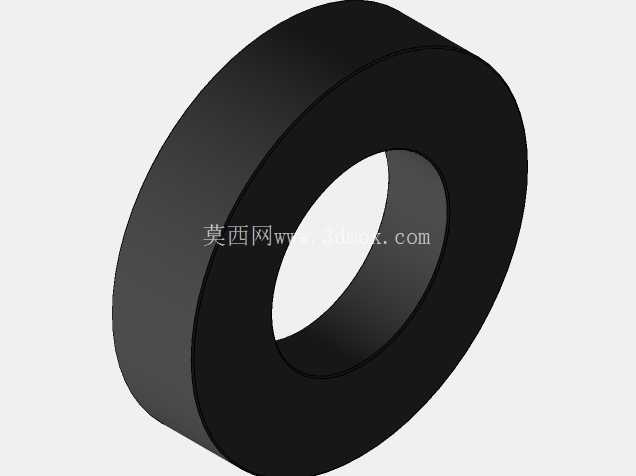

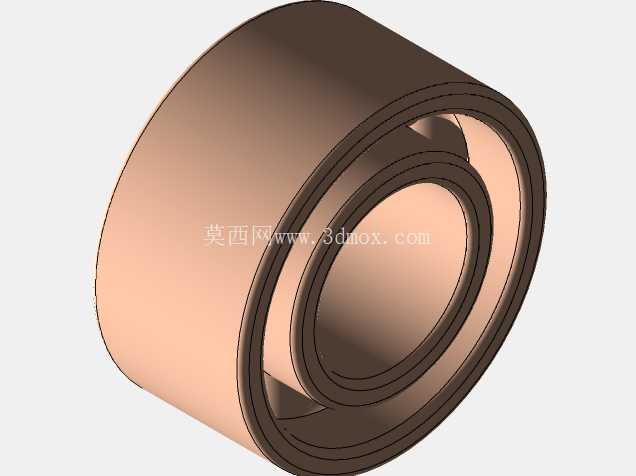

　　轴系部分采用阶梯轴设计，伸出端设置了多层密封结构，从图中可以看到依次排列的轴套、密封圈、挡圈组件，其中接触式密封圈用于阻止介质沿轴向外泄，轴套则承担齿轮的径向定位与磨损补偿功能，避免齿轮运转过程中直接与泵壳内壁发生摩擦，维修时仅需更换轴套即可恢复配合精度，降低维护成本。泵体上预留的多个通孔为安装定位孔与油口连接孔，安装时需要保证输入轴与原动机输出轴的同轴度误差不超过0.1mm，否则会导致轴封过早损坏、运转噪音增大；进出油口的通径设计与额定流量匹配，该结构的额定流量可覆盖2-25L/min区间，额定工作压力可达2.5MPa，能够满足大多数中小型液压系统与中低压力流体输送的需求。

　　在实际选型应用中，需要根据输送介质的粘度调整泵的转速，介质粘度越高，允许的最高运转转速越低，比如输送粘度为1000cSt的树脂时，转速需要控制在500r/min以内，避免吸油不足产生气蚀；而输送液压油这类低粘度润滑介质时，转速可提升至1500r/min以获得更大输出流量。透明壳体的建模方式将内部所有配合关系完全暴露，能够帮助设计人员快速排查齿轮啮合干涉、密封件安装位置错误、流道拐角设计不合理等常见问题，也可作为液压传动教学的演示模型，让学习者直观理解齿轮泵的工作原理与结构组成。建模过程中需要注意齿轮的渐开线齿形精度，齿形误差过大会导致啮合过程中出现困油现象，引发振动与噪音，因此需要在齿轮两侧端盖上铣卸荷槽，将困油区与吸排油腔连通，消除困油带来的负面影响，这一细节在透明模型中也可以清晰看到对应位置的结构设计，是齿轮泵设计中不可缺少的关键结构。
