异形曲柄结构有限元应力分析三维模型

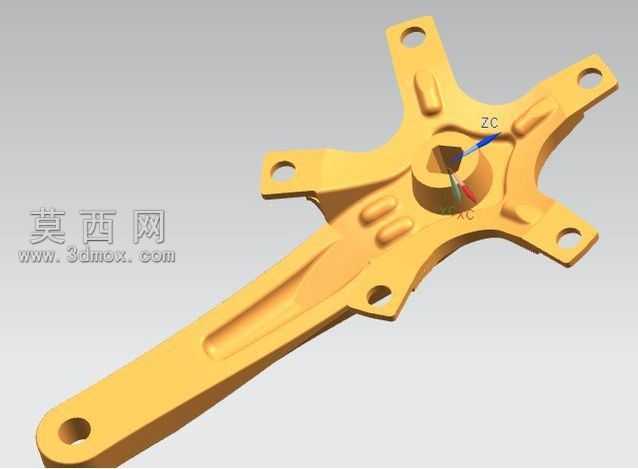

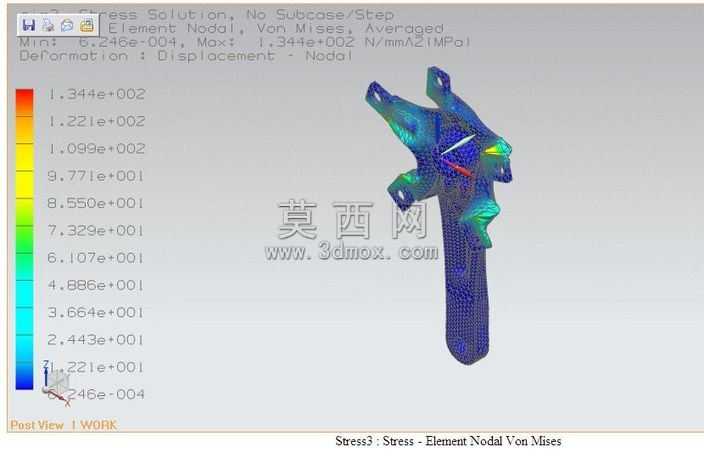

本模型为异形结构曲柄构件，采用NX7.5软件完成全参数化三维建模，建模过程中严格遵循机械构件的实际加工尺寸逻辑，对曲柄的握持段、连接端、异形受力臂等结构进行了精细化特征构建，所有过渡圆角、曲面衔接处均做了平滑处理，避免模型出现几何破面、特征重叠等问题，保证模型可直接导入仿真模块开展力学分析。模型完成基础建模后，在NX高级仿真模块中开展了静力学有限元分析，首先对模型进行理想化处理，去除不影响整体受力结果的微小倒角、工艺凹痕等细节特征，划分高质量四面体网格，对受力集中的异形臂过渡区域进行网格加密处理，保证仿真计算的精度。材质参数设置上，选用常用机械结构钢的材料属性，赋予模型对应的弹性模量、泊松比、密度参数，根据曲柄实际工作状态施加固定约束与工作载荷，求解得到构件的Von Mises等效应力云图与位移变形结果。从仿真结果可以直观看到，该异形曲柄的最大应力出现在异形臂的弯折过渡区域，最大应力值为134.4MPa，远低于结构钢的屈服强度，最小应力分布在握持段末端，整体变形量最大值仅为0.0006246mm，构件刚性满足工作使用要求。设计过程中针对异形曲柄的受力特点，对弯折区域的结构进行了优化，通过调整过渡圆角半径、优化截面厚度分布，在保证构件整体强度与刚度的前提下，尽可能降低构件的整体重量，兼顾使用性能与轻量化需求。模型完整保留了建模过程的特征树与仿真分析的参数设置，可根据实际使用需求调整载荷参数、更换材质属性，快速得到不同工况下的受力结果，也可直接导出工程图纸用于后续的加工生产，为异形曲柄类构件的结构优化、性能验证提供了可靠的三维数字模型支撑，可用于机械设计教学、构件性能验证、产品结构优化等多个场景。
