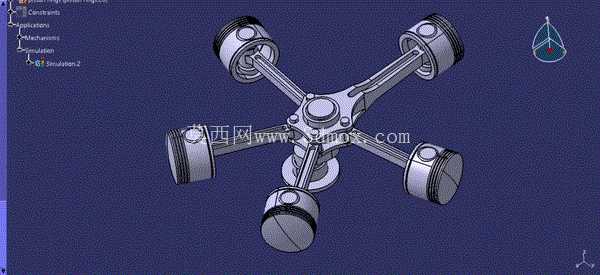

星型布局活塞连杆组装配结构

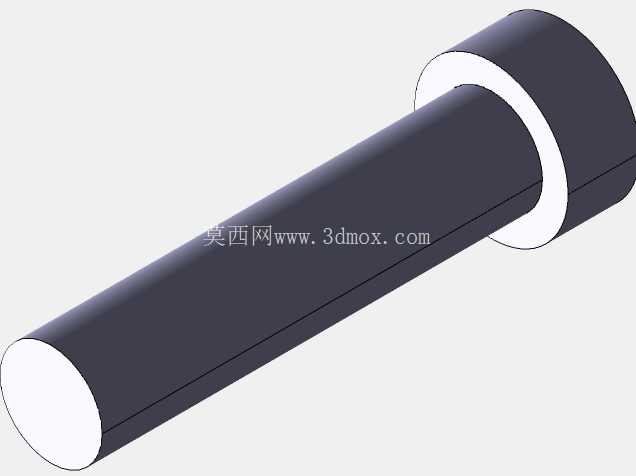

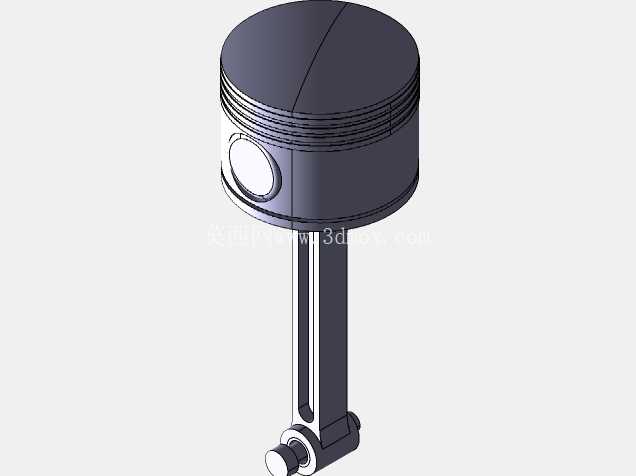

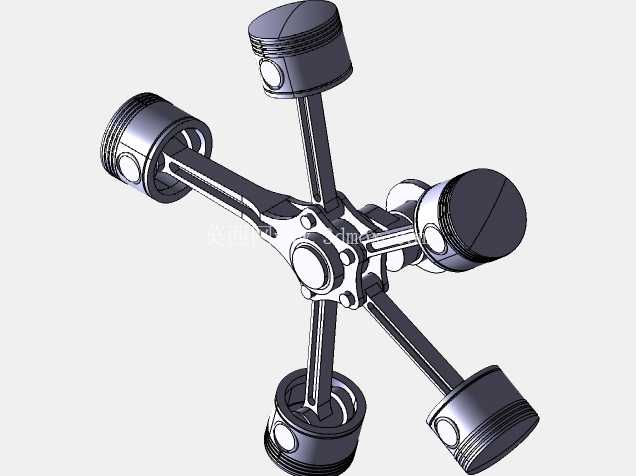

　　这套星型排布的活塞连杆组件，常见于航空活塞发动机、小型固定式动力机组的动力端核心结构，区别于直列、V型排布的动力单元，其五缸径向均布的结构能在更小的整机径向尺寸内，实现更大的排量输出，同时平衡各缸往复惯性力，降低整机运行时的振动量级，早期的轻型通航飞机、部分农用动力机械多采用这类结构布局。从实际装配逻辑来看，组件核心为中心的曲柄销结构，五根连杆沿曲柄中心呈72度夹角均匀分布，每根连杆的大端共同铰接在中心曲柄的销轴上，小端则通过活塞销与对应活塞连接，活塞外侧设置有环槽结构，用于安装气环与油环，实现燃烧室密封与缸壁润滑油刮除的功能。设计过程中首先需要确定的是曲柄的回转半径，这个参数直接决定了活塞的行程长度，结合活塞直径即可计算出单缸排量，五缸排量总和即为整机的基础排量参数；其次要核算连杆的长度与摆角范围，连杆摆动角度过大会增大小端活塞销的侧向受力，加剧缸套偏磨，摆角过小则会拉长整机径向尺寸，违背星型结构紧凑化的设计初衷，这套结构的连杆摆角控制在合理区间内，既保证了结构紧凑性，也将活塞侧压力控制在材料许用应力范围内。

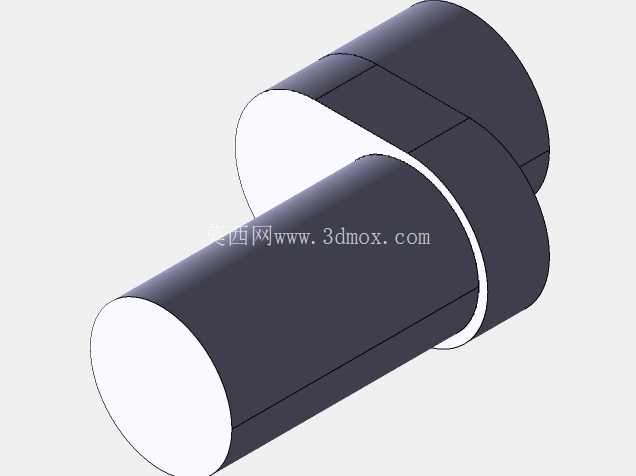

　　安装边界层面，五个活塞的外圆柱面需与对应缸套内孔保持高精度间隙配合，间隙值需根据工作温度、材料热膨胀系数确定，冷态下既要保证活塞往复运动无卡滞，热态下也要避免间隙过大导致压缩压力不足；中心曲柄的主轴颈需与曲轴箱主轴承孔同轴装配，同轴度公差需控制在0.02mm以内，避免运转过程中出现偏载烧瓦的问题。从运动学特性来看，当中心曲柄做整周回转时，五根活塞会依次在各自缸套内做往复直线运动，相邻两个活塞的运动相位差为144度曲轴转角，这种相位排布能让各缸的做功冲程均匀错开，保证动力输出的平顺性，同时五个活塞的往复惯性力沿径向对称分布，可在中心曲柄处实现大部分惯性力的自平衡，减少额外平衡块的配置需求，进一步降低整机的重量。

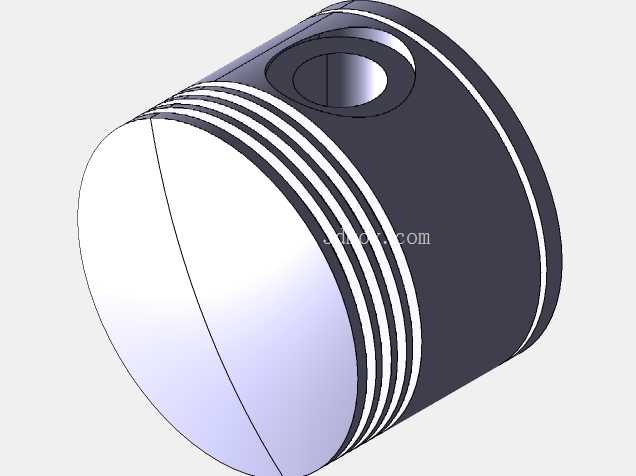

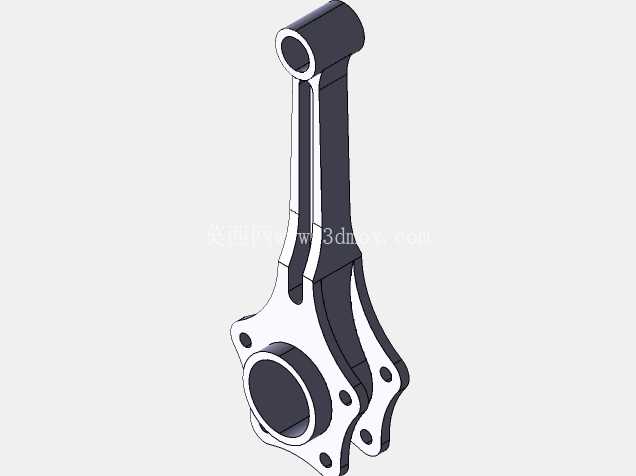

　　实际工程应用中，这类结构的润滑路径设计尤为关键，中心曲柄销处需要设置压力润滑油道，将压力机油输送到连杆大端的轴瓦间隙内，形成流体动压润滑，避免高转速下出现干摩擦；活塞部位则采用飞溅润滑方式，利用曲轴箱内被运转零件搅动飞溅的润滑油滴润滑活塞销与缸壁，同时油环会将缸壁多余的润滑油刮回曲轴箱，避免机油窜入燃烧室造成积碳。结构细节上，连杆采用了工字形截面设计，在保证连杆抗拉、抗压强度与刚度的前提下，尽可能降低连杆自身的往复运动质量，减少惯性力载荷；活塞顶部采用平顶设计，结构简单加工方便，能够适配半球形燃烧室的压缩比需求，活塞内部设置有加强筋，提升活塞在高温高压工况下的结构强度，避免活塞裙部出现热变形导致拉缸。

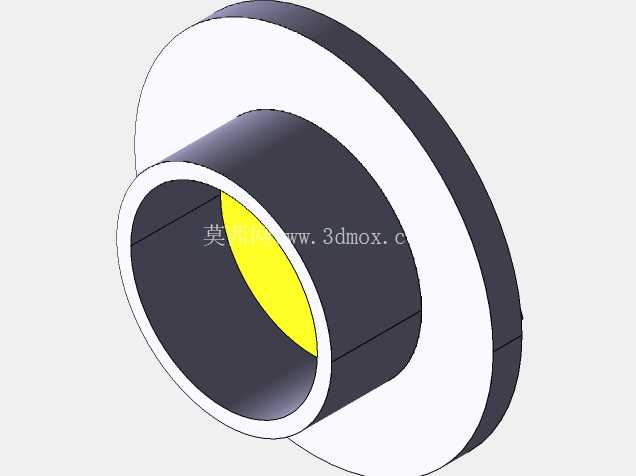

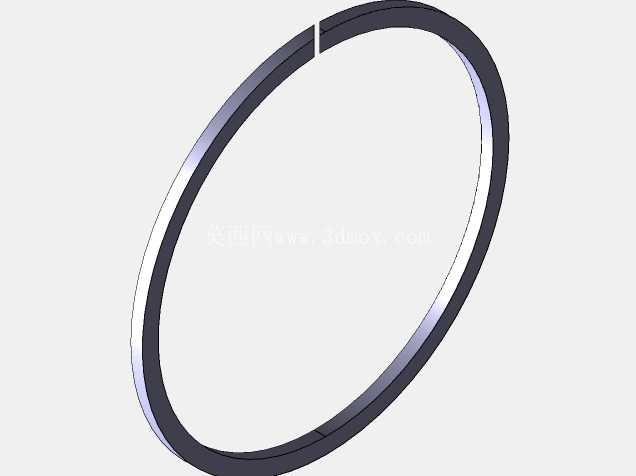

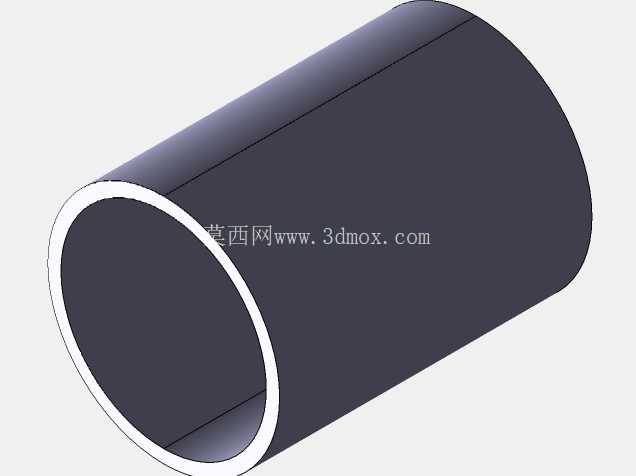

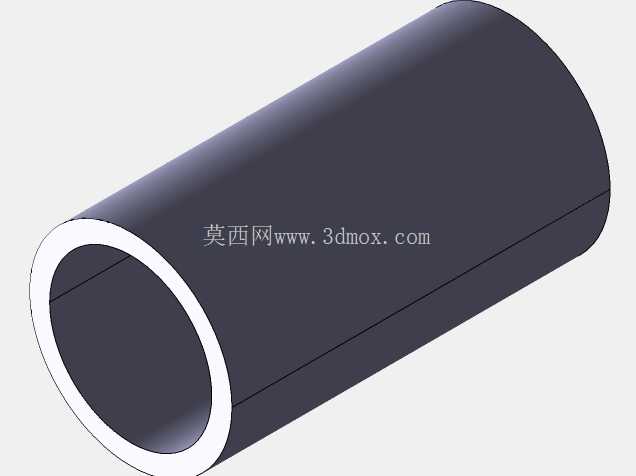

　　这套组件的装配顺序需要遵循从中心到外围的原则，首先将五根连杆的大端依次装配到中心曲柄销上，安装连杆轴瓦与定位套，保证各连杆可绕曲柄销灵活转动无卡滞，之后依次将活塞与连杆小端通过活塞销连接，安装活塞销卡环防止活塞销轴向窜动，最后在活塞环槽内依次安装气环与油环，注意各环的开口位置需要相互错开，避免开口对齐导致漏气。在做运动仿真验证时，需要重点关注活塞在上止点、下止点位置时连杆与缸套下边缘的间隙，避免运动过程中出现干涉，同时要核算曲柄在不同转角下各活塞的位移、速度、加速度曲线，验证惯性力的平衡效果，确保整机运转时的振动水平符合设计要求。这类星型活塞组件相比直列结构，轴向尺寸更短，适合安装空间轴向受限、径向空间相对充裕的应用场景，同时其自平衡特性能够减少曲轴的平衡配重，降低整机重量，在轻型动力、航空模型动力、小型应急发电机组等场景中有着广泛的应用。
