带运动学参数演示的曲柄活塞联动机构

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864308
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构
  • 带运动学参数演示的曲柄活塞联动机构

这套曲柄活塞联动机构的三维结构,核心服务于机械原理教学演示、小型传动装置原型验证两大场景,在高校机械专业的运动学实验课、小型往复式设备的前期方案验证环节都能直接复用。从实际功能来看,这套机构可以完整复现旋转运动到直线往复运动的转换过程,配套的结构设计预留了加速度、速度参数的观测点位,不需要额外加装复杂传感器,就能通过配套的运动学分析模块直接读取活塞运行全行程的速度波动、加速度峰值数据,对于刚接触机械传动的设计人员来说,能直观理解曲柄半径、连杆长度配比变化对活塞运动特性的影响。

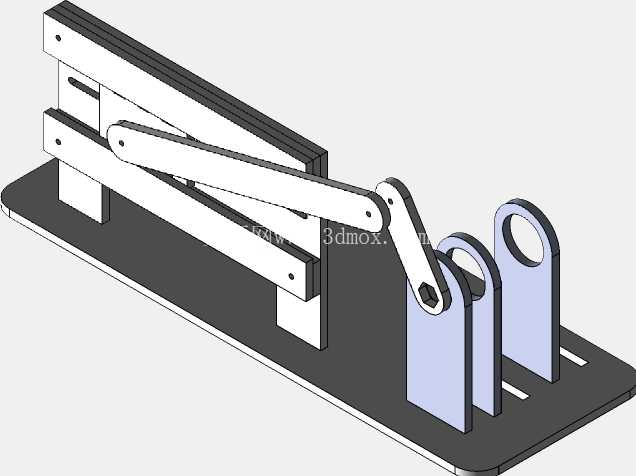

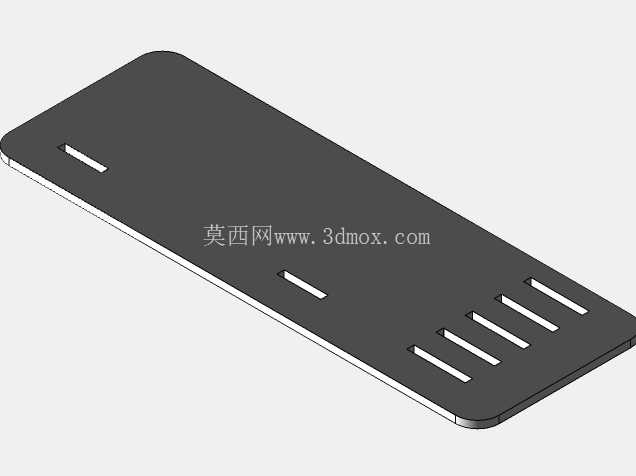

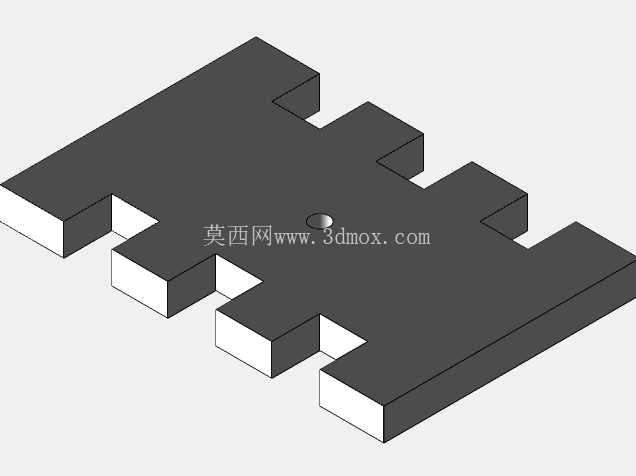

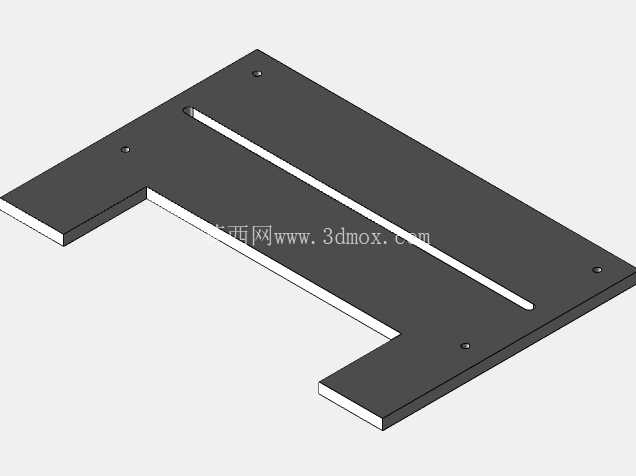

设计层面没有采用复杂的一体化铸造结构,反而全部使用板件拼接的装配形式,所有铰接点位都采用标准紧固件连接,底座预留了成排的安装槽位,三个活塞导向座的位置可以根据实验需求沿槽位横向调整,不需要重新加工底座就能适配不同连杆长度的组合测试。整套机构的安装边界完全适配常规实验台的台面尺寸,底座采用平板式支撑结构,底部不需要额外做预埋固定,靠自身配重就能在运行时保持稳定,铰接位置的销轴都做了防脱设计,连续往复运行时不会出现销轴窜出脱落的问题。

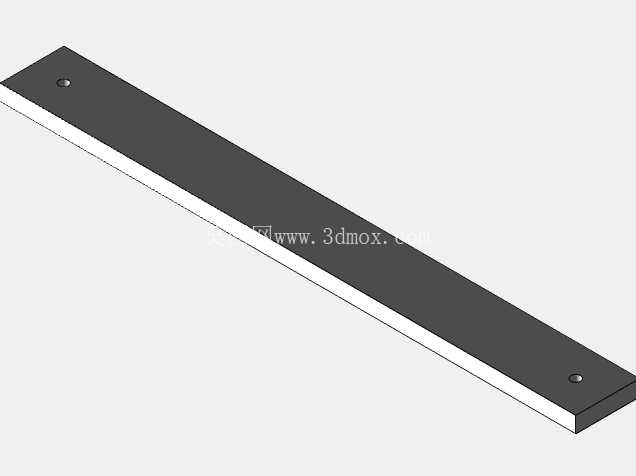

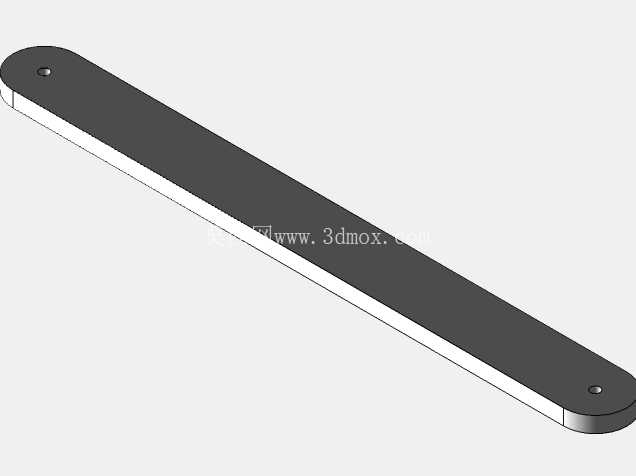

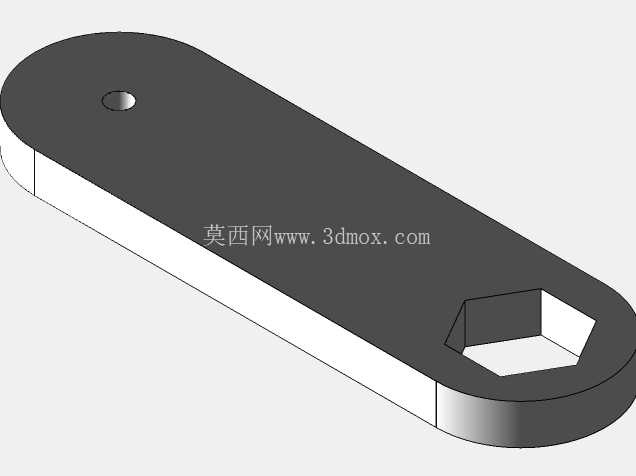

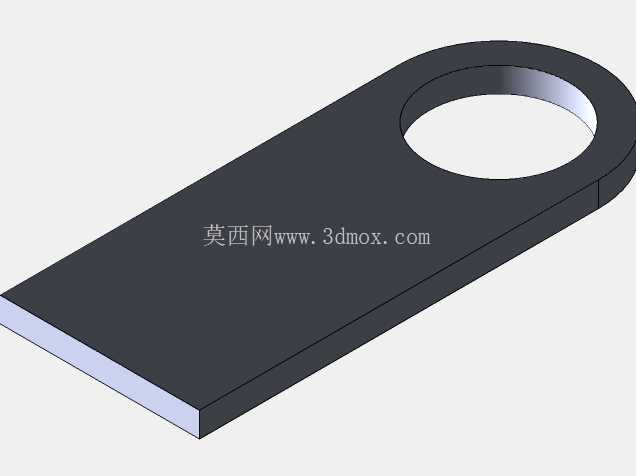

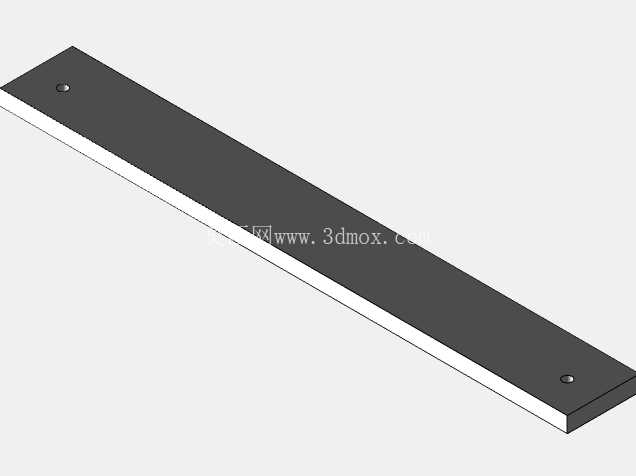

从结构细节来看,驱动侧的曲柄采用叠层板加固设计,和连杆连接的铰接点做了加厚处理,能承受连续高速往复运行时的交变载荷,连杆本身采用等截面长条结构,两端的铰接孔位同轴度公差控制在0.02mm以内,运行时不会出现卡滞、别劲的情况。活塞端的导向座采用立式双耳结构,活塞销穿过导向座的双耳和连杆端部连接,导向间隙控制在合理范围,既不会因为间隙过大出现运行晃动,也不会因为间隙过小导致摩擦阻力陡增。

实际应用中,这套结构除了教学演示用途,还可以直接简化后移植到小型往复泵、计量泵的传动端设计中,只需要根据实际输出的行程需求调整曲柄的偏心距、连杆的长度配比,就能快速得到符合工况要求的传动结构。设计时特意将所有受力件的受力方向都设置在板材的平面内,最大化利用板材的结构强度,不需要额外做加强筋结构就能满足运行强度要求,加工时只需要采用常规的激光切割板材、钻孔、攻丝工艺就能完成所有零件的加工,不需要开模,非常适合小批量的教学实验装置制作、原型机快速验证场景。

整套机构的运动行程覆盖范围可以通过更换不同偏心距的曲柄件实现调整,底座上的槽位间距经过统一规划,调整导向座位置时不需要重新测量定位,只需要按照槽位刻度移动就能保证三个活塞单元的同轴度要求,降低了装配调试的难度。铰接位置的紧固件都采用标准内六角螺丝,日常维护拆解只需要常规内六角扳手就能完成,不需要专用工具,对于教学场景下的频繁拆装、结构认知教学非常友好。
