同步带与配套传动滑轮结构设计

这套同步带与滑轮传动结构，在轻工输送、小型自动化设备的动力传递环节应用十分广泛，日常接触到的桌面型物料分拣线、小型包装设备的进给机构、教学实验台的动力传输单元里，都能见到这类结构的身影。区别于平带传动的打滑风险、齿轮传动的严苛中心距要求，这类带轮与同步带的组合，能在中心距有一定调整余量的前提下，保证精准的传动比，不会出现传动丢转的问题，对于需要恒定转速传递、又不便于将传动件紧密啮合布置的场景，适配性很强。

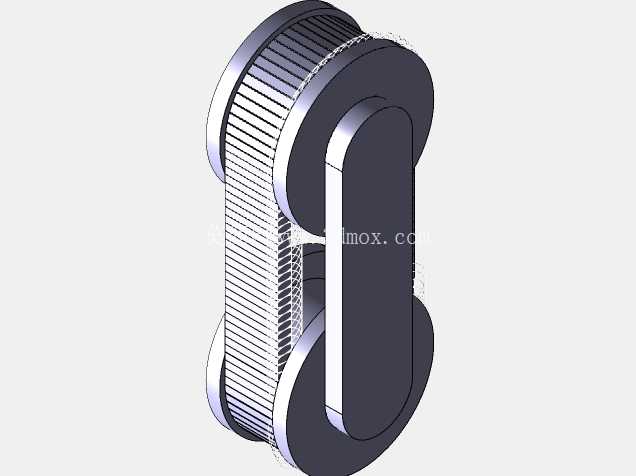

从实际使用的功能层面看，两个平行布置的带槽滑轮作为动力的输入与输出端，配套的同步带内侧带齿与带轮轮缘的齿槽完全啮合，动力从主动轮输入后，通过带齿的啮合作用带动皮带运动，再将扭矩传递到从动轮端，整个传动过程没有相对滑动，传动效率能维持在较高水平，同时带体本身的弹性特质，能吸收传动过程中产生的小幅振动，降低运行时的噪音，对于转速不超过每分钟1500转、传递扭矩在15N·m以内的中轻载传动场景，这类结构的维护成本远低于齿轮传动、链传动，不需要持续加注润滑脂，也不会出现链条伸长后跳齿的问题。

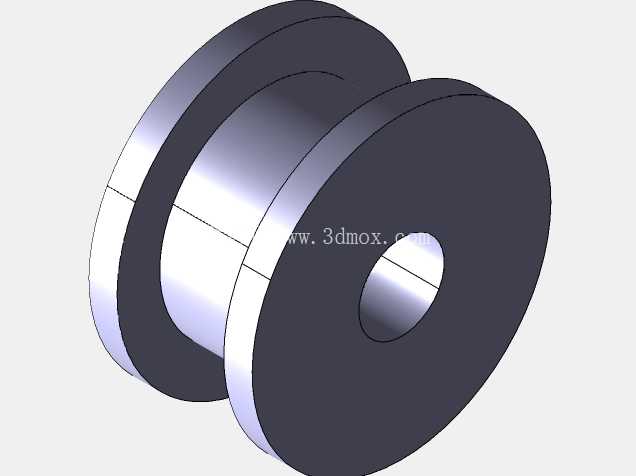

设计这套结构的时候，首先要敲定的是带轮的齿形参数，要和所选同步带的齿距、齿形完全匹配，这次选用的是圆弧齿同步带对应的轮槽结构，相比梯形齿，圆弧齿的齿根应力集中更小，带齿的啮合更平顺，能承受的瞬时冲击载荷更高。两个带轮的节圆直径保持一致，意味着这套结构的传动比为1:1，仅做动力的平行轴传递，不做转速的增减，这种设计常见于动力源和执行端需要保持同转速、且安装位置存在一定间距的场景。带轮的轮缘部分做了挡边设计，两侧的挡边高度略高于带体的安装高度，能避免皮带在高速运转过程中出现跑偏、脱轮的问题，挡边的内侧做了微小的倒角，不会在皮带运行时剐蹭带体的侧边，延长带体的使用寿命。

安装边界的设计上，两个带轮的中心距预留了一定的调整余量，对应的安装板上会加工长条形的调节孔，方便安装时调整中心距来张紧同步带，张紧力的控制不需要额外的张紧轮，仅通过调整主动轮或者从动轮的固定位置就能实现，能简化整体的结构复杂度。带轮的中心孔设计为标准的圆孔配合键槽结构，能和常用的直径12mm、14mm的传动轴直接配合，键槽的尺寸符合通用传动件的标准规格，不需要做额外的定制加工就能和市面常见的输出轴适配。带轮的轴向宽度比同步带的带宽宽出2mm左右，给皮带的小幅轴向窜动留出足够空间，不会因为安装时的微小同轴度误差导致带边过度磨损。

从结构细节来看，带轮的轮毂部分做了减重设计，在保证轮体强度的前提下，去除了轮毂非配合区域的多余材料，降低整个传动组件的转动惯量，在频繁启停的传动场景下，能减少动力源的启动负载，提升响应速度。同步带的带体内部采用高强度的线绳作为抗拉层，外部包裹耐磨的聚氨酯材质，既能保证带体在长期张紧状态下不会出现过度伸长，也能让带齿和轮槽啮合时保持足够的耐磨性，正常工况下的使用寿命能达到上万小时。整个传动组件的安装不需要特殊的专用工具，只需要将两个带轮分别固定在对应的传动轴上，调整好两个带轮的平行度，避免带轮出现偏斜，再套上同步带调整好张紧度就能投入使用，后期维护只需要定期检查皮带的张紧力和磨损情况，不需要复杂的保养流程。

在实际选型适配的时候，要注意这套结构的适用转速范围，如果转速过高，带体的离心力会增大，会降低带齿和轮槽的啮合紧度，容易出现跳齿的问题；如果传递的扭矩超过设计阈值，带齿可能会出现剪切断裂的情况，所以在配套使用时，要根据实际的负载转速、扭矩参数匹配对应的带宽和带轮材质，常规工况下采用硬质铝合金加工带轮就能满足重量和强度的要求，在有腐蚀环境或者高负载的场景下，可以更换为钢制带轮提升结构强度。
