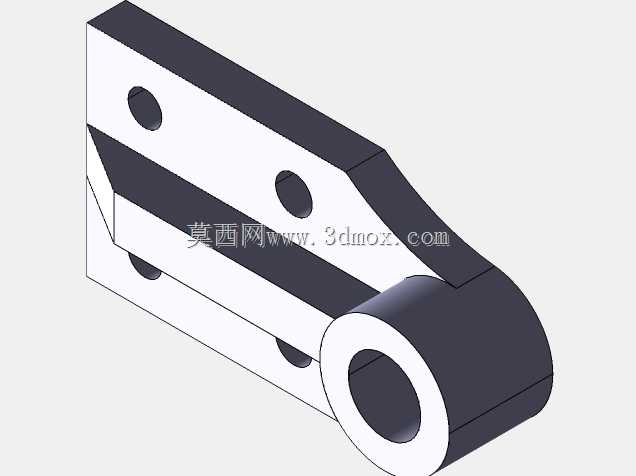

铰接式侧装连接固定支座结构设计

该铰接式侧装连接支座是工业传动与支撑系统中常用的连接构件，主要应用于需要实现铰接摆动、侧装固定的机械装配场景，常见于自动化生产线连杆机构、物流输送设备侧部支撑、轻工机械摆臂连接、小型设备舱门铰接定位等工况，能够在实现部件间相对转动自由度的同时，提供稳定的刚性支撑，抵消连接部位的径向与轴向载荷，避免连接位置出现应力集中导致的结构失效。从实际用途来看，该构件一端通过平面安装面与设备基体侧部贴合固定，另一端的筒状铰接孔用于穿装铰接销轴，与摆臂、连杆、活动挡板等活动部件形成转动副，既可以限制活动部件的非必要位移，又能保证活动部件绕铰接轴顺畅摆动，适配小角度往复转动的传动需求，在频繁启停的摆动工况下能够保持稳定的连接精度，减少铰接部位的磨损旷量。在功能特性设计上，该支座采用一体化切削成型的结构思路，安装平面与铰接筒身之间通过斜向加强筋过渡，在不额外增加构件整体重量的前提下，大幅提升了安装面与铰接部位的连接刚性，能够承受铰接部位传递的径向冲击力，避免长期受载后出现结构变形。安装面上共设置四个沉头安装孔，采用对称错位排布方式，既可以适配不同孔距的安装基体，又能保证安装后螺栓受力均匀，避免单个螺栓受载过大出现滑丝或断裂；铰接筒的内孔经过同轴度公差优化，能够与标准销轴实现间隙配合，保证转动过程无卡滞，同时筒身长度经过匹配设计，能够为铰接部件提供足够的支撑宽度，减少销轴受弯变形的风险。从设计思路来看，该构件优先考虑安装便捷性与工况适配性，整体外形采用扁平化侧装结构，安装时无需在基体上预留较大的沉槽空间，仅需平整的侧装平面即可完成固定，适配空间受限的设备侧部安装场景；构件的棱边均做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，又能减少应力集中点，提升构件的疲劳强度。外形尺寸与安装边界方面，该支座整体长度适配常规小型铰接机构的安装需求，安装面的厚度经过载荷校核，能够满足常见轻工、自动化设备的载荷要求，铰接筒的外径与内孔尺寸适配常用的标准销轴规格，安装时四个固定孔的孔位边界清晰，不会与周边其他构件产生装配干涉，铰接端的转动半径经过优化，活动部件摆动时不会与支座本体产生磕碰，能够在紧凑的安装空间内实现可靠的铰接支撑功能。
