L型构件CATIA应力分析结构模型

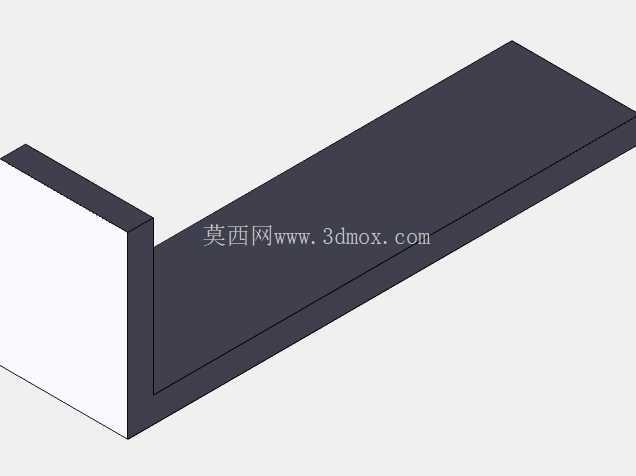

　　从实际应用场景来看，这类构件常被用于电源变压器周边的安装支架，一方面可以为变压器本体提供侧向支撑，抵消设备运行过程中产生的微幅振动，避免绕组与铁芯出现相对位移；另一方面可以作为走线支撑结构，为周边的低压控制线、功率输出线提供固定点位，防止线缆在长期振动下出现磨损、松脱问题。在设计思路上，这类构件首先需要匹配安装边界的尺寸约束，水平段的长度需要覆盖变压器底部的安装固定点位，竖直段的高度需要适配设备壳体的内壁安装面，厚度选择需要兼顾结构强度与材料成本，过厚会增加整体重量、挤占内部走线空间，过薄则会在长期载荷下出现塑性变形，导致安装位置偏移。在电力电子设备的结构设计环节，尤其是电源类产品内部的支撑与连接构件设计中，L型折弯类结构件是极为常见的承载单元，这类构件往往需要承担元器件固定、外部载荷传递、结构限位等多重作用，其力学性能直接决定了整机在长期运行、运输振动、外力冲击场景下的结构可靠性。本次分析的L型结构件，采用等厚薄壁折弯构型，竖直段与水平段呈90度直角衔接，折弯处做了等半径圆角过渡，避免直角位置的应力集中问题，整体构型简洁，没有多余的冗余结构，符合电力设备内部紧凑安装空间的设计要求。

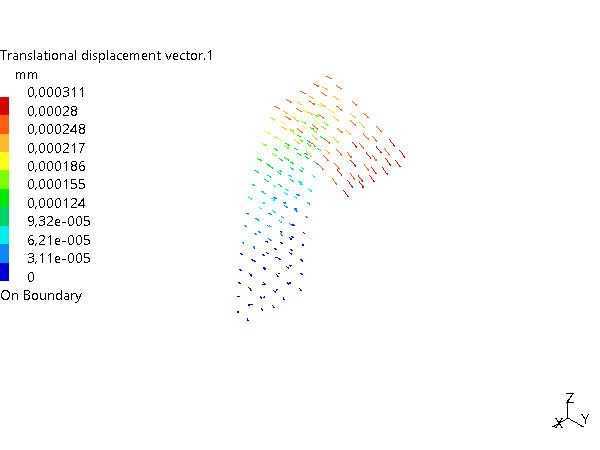

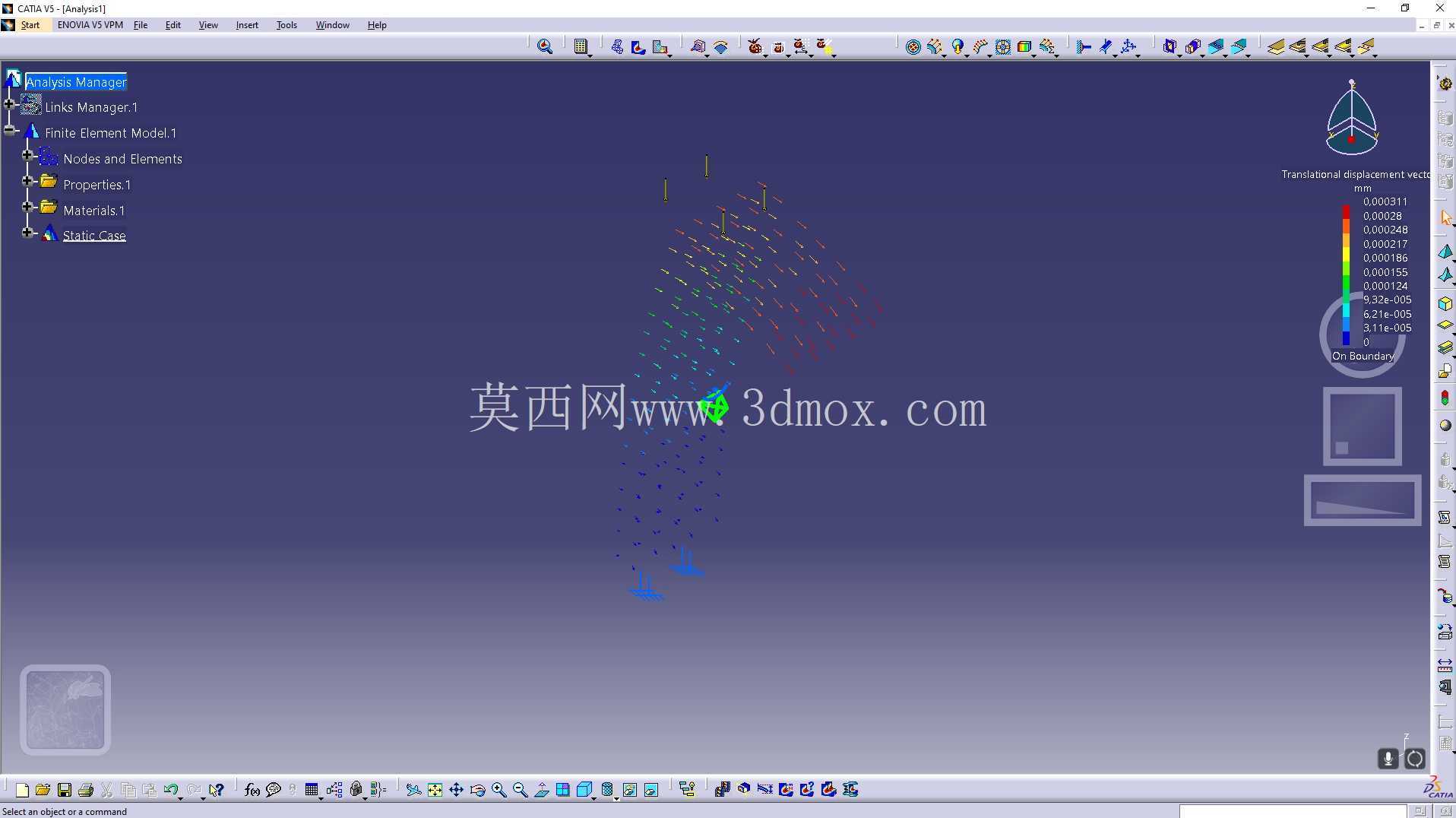

　　应力分析环节重点关注三个核心区域：首先是折弯过渡区域，这个位置是构件承受复合载荷时应力最高的区域，当水平段承受垂直向下的载荷、竖直段承受侧向推力时，折弯处会同时产生弯曲应力与剪切应力，若过渡圆角设计过小，会出现明显的应力集中，长期交变载荷下容易萌生疲劳裂纹；其次是竖直段的安装孔位周边，这个位置是构件与设备壳体的连接点，螺栓预紧力会在孔周产生局部压应力，设备运输过程中的冲击载荷会进一步放大该区域的应力水平，设计时需要保证孔边到构件边缘的距离满足最小边距要求，避免孔边出现撕裂失效；第三是水平段的自由端区域，这个位置在承受端部载荷时会产生最大挠度，若挠度过大，会导致固定在水平段上的元器件出现位置偏移，影响相邻部件的装配间隙，甚至出现电气安全距离不足的问题。

　　从安装边界来看，该构件的竖直段通过两个对称布置的安装孔固定在设备的内壁安装面上，安装面的平面度公差需要控制在合理范围内，避免安装时强行对齐导致构件产生附加装配应力；水平段的上表面为元器件安装面，表面粗糙度需要满足安装要求，保证固定螺栓的锁紧力矩稳定，不会在振动环境下出现松脱。在应力仿真分析过程中，需要按照实际工况施加载荷约束：将竖直段的安装孔位设置为固定约束，模拟螺栓锁紧后的边界状态，在水平段的对应安装位置施加等效静载荷，模拟元器件的自重以及运行过程中的振动加速度载荷，同时考虑温度变化带来的热应力影响，因为电力设备运行时内部会存在一定的温升，金属构件的热胀冷缩会在约束位置产生附加应力，若不纳入计算，会导致实际运行时的应力水平超出设计预期。

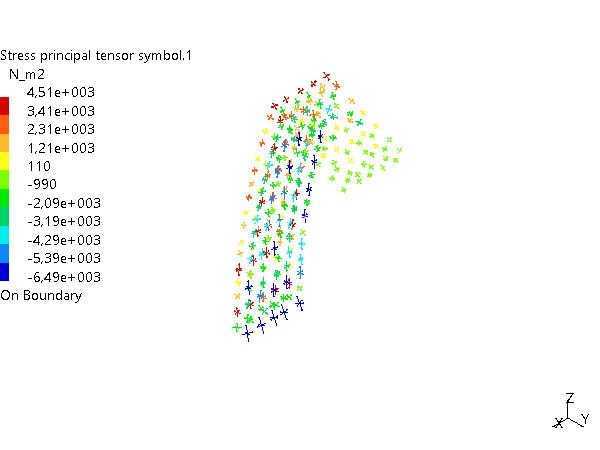

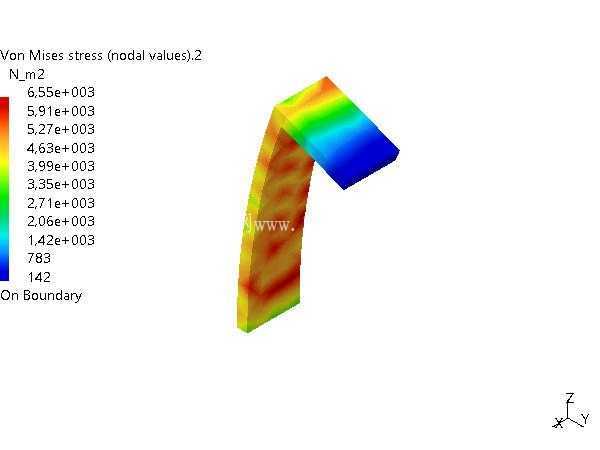

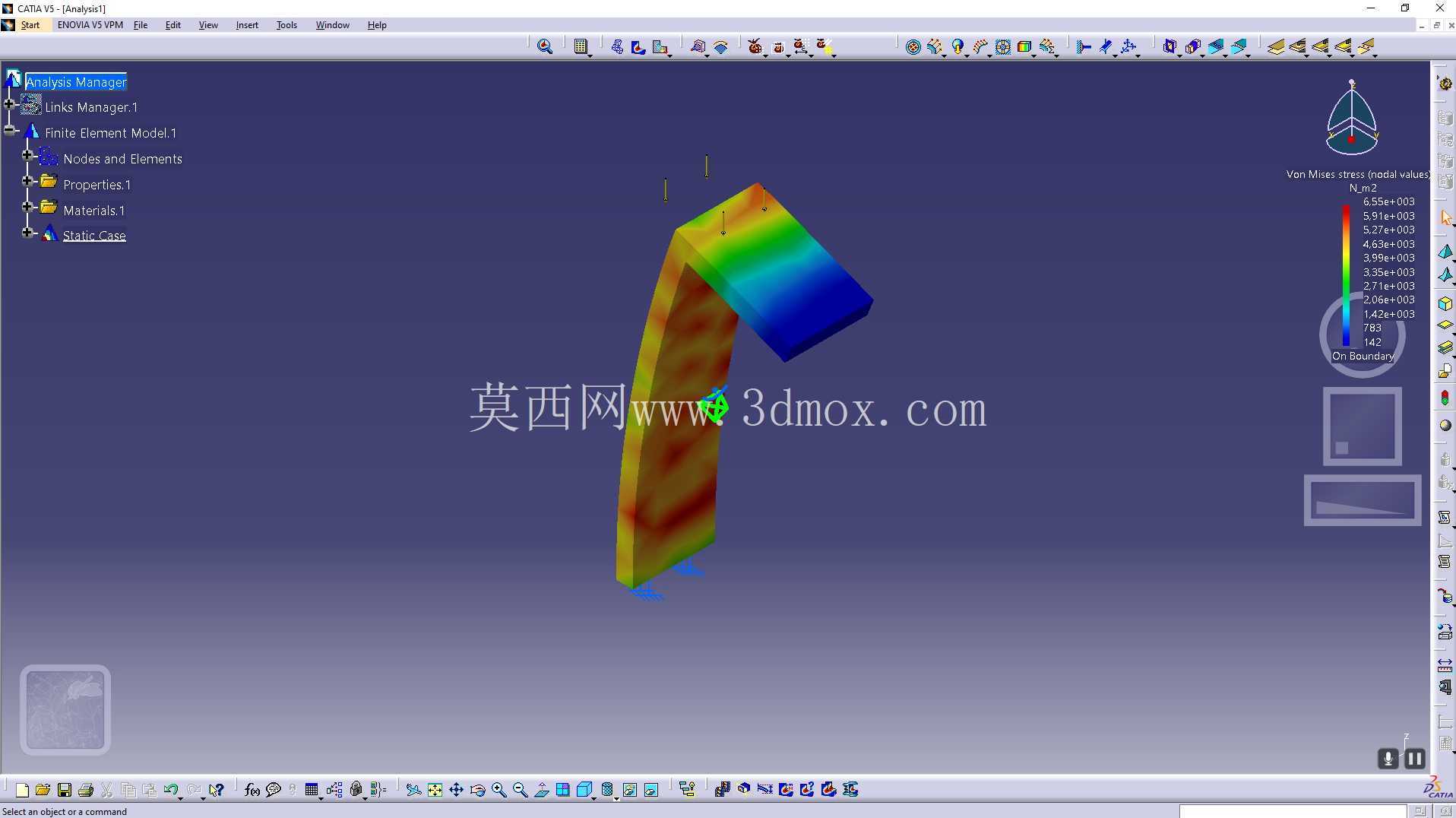

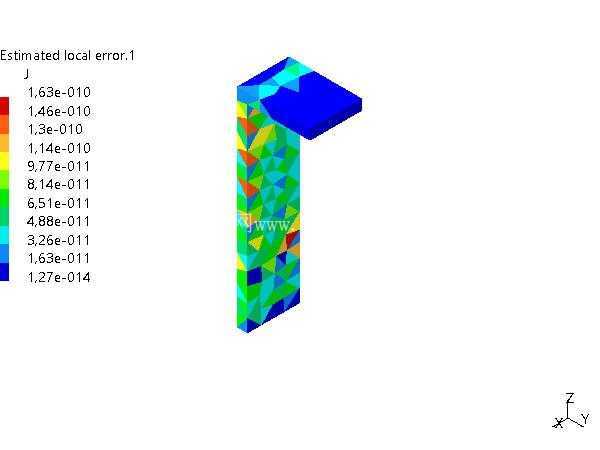

　　通过应力云图可以直观看到不同区域的应力分布状态，对应力超出材料许用应力的区域进行结构优化，比如在折弯处增加加强筋、调整安装孔的位置、适当增加局部壁厚，在保证整体重量不明显增加的前提下，提升构件的整体承载能力。这类结构件的设计不需要追求过高的安全系数，而是需要在满足可靠性要求的前提下做到轻量化，因为电源类设备内部空间非常紧凑，每一个构件的尺寸、重量都会影响整机的布局设计，过度设计不仅会增加材料成本，还会挤占其他部件的安装空间，导致整体结构臃肿。在实际选型应用时，还需要考虑构件的表面处理工艺，电力设备内部的金属构件一般需要做镀锌或者钝化处理，提升防腐蚀能力，避免长期运行过程中出现锈蚀，导致构件强度下降、锈渣脱落影响电气绝缘性能。同时，构件的棱边需要做倒钝处理，避免安装过程中划伤线缆绝缘层，造成短路隐患。从力学性能验证的角度，仿真分析的结果还需要和实际的力学测试进行对标，通过拉力试验机、振动试验台对实际加工的样件进行测试，验证仿真模型的准确性，确保仿真结果能够真实反映构件的实际受力状态，为后续的结构优化提供可靠的数据支撑。
