单级锥齿轮减速传动箱体结构设计

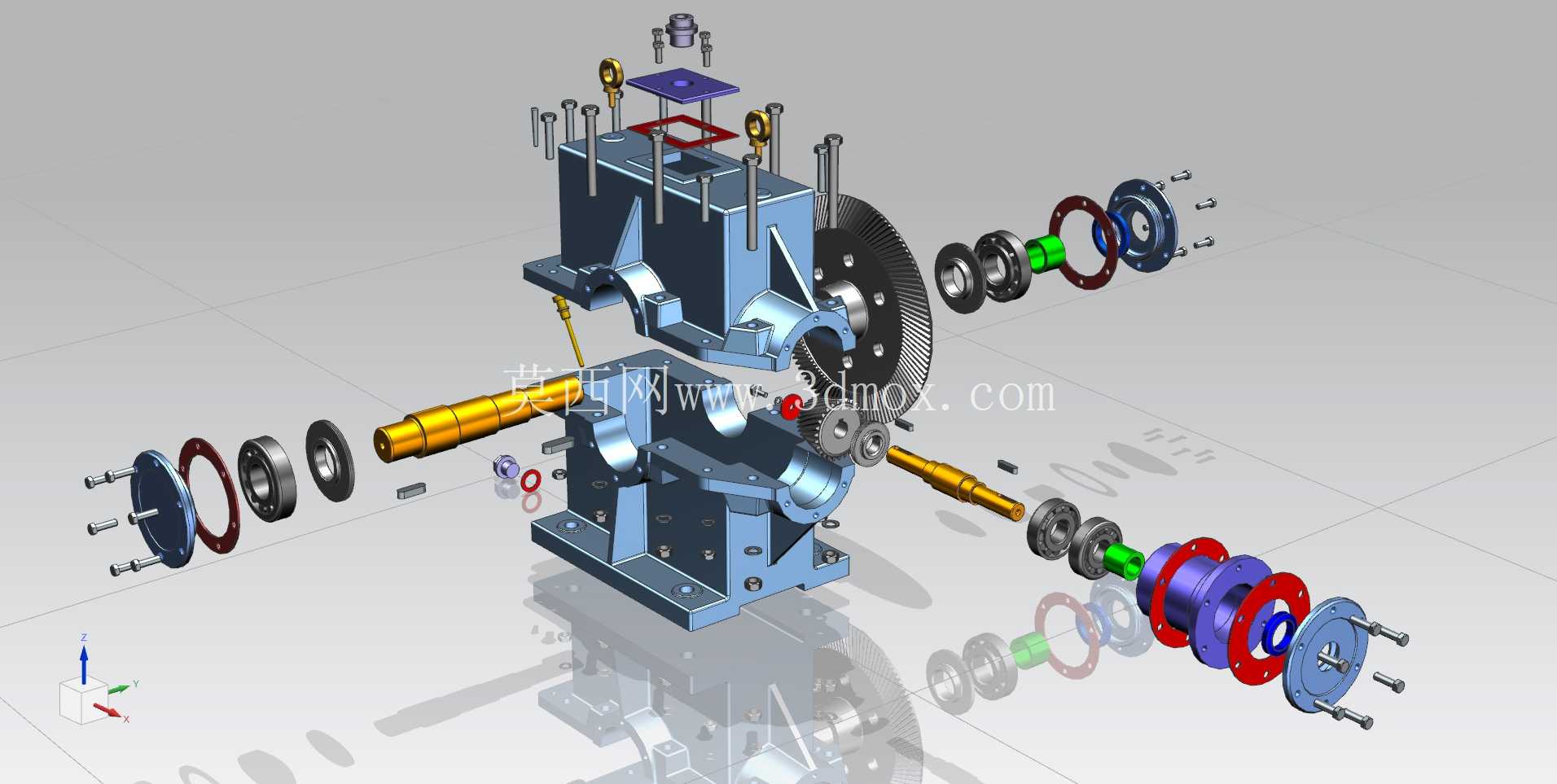

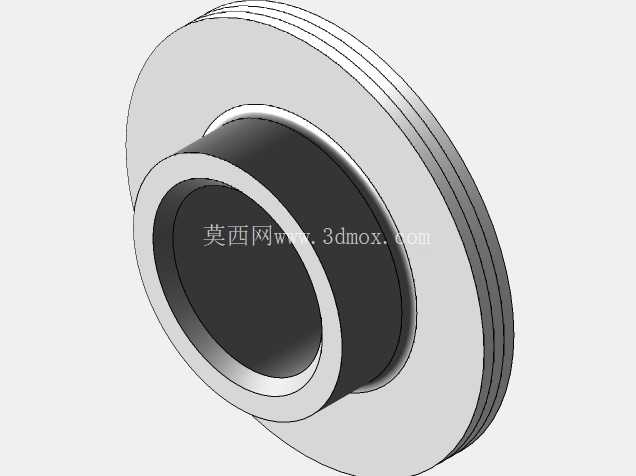

　　这款单级锥齿轮减速箱体，核心适配相交轴动力传递场景，常见于输送线转角驱动单元、小型农机具动力换向模块、轻工包装设备的动力输入端，用来完成输入轴与输出轴呈90度交错布局下的转速匹配与扭矩放大，解决原动机输出转速过高、扭矩不足无法直接驱动负载的问题。从结构设计逻辑来看，箱体采用剖分式立式安装布局，箱壁设置多道加强筋结构，既可以承受锥齿轮啮合过程中产生的径向与轴向复合载荷，也能避免箱体在长期交变载荷下出现形变，保证齿轮啮合间隙始终处于合理区间，降低运行过程中的振动与噪声。输入轴端设置有密封端盖与轴承定位台阶，输出轴端采用法兰式连接结构，可直接对接负载端的联轴器或者链轮，无需额外加装转接构件，减少传动链的累积误差。

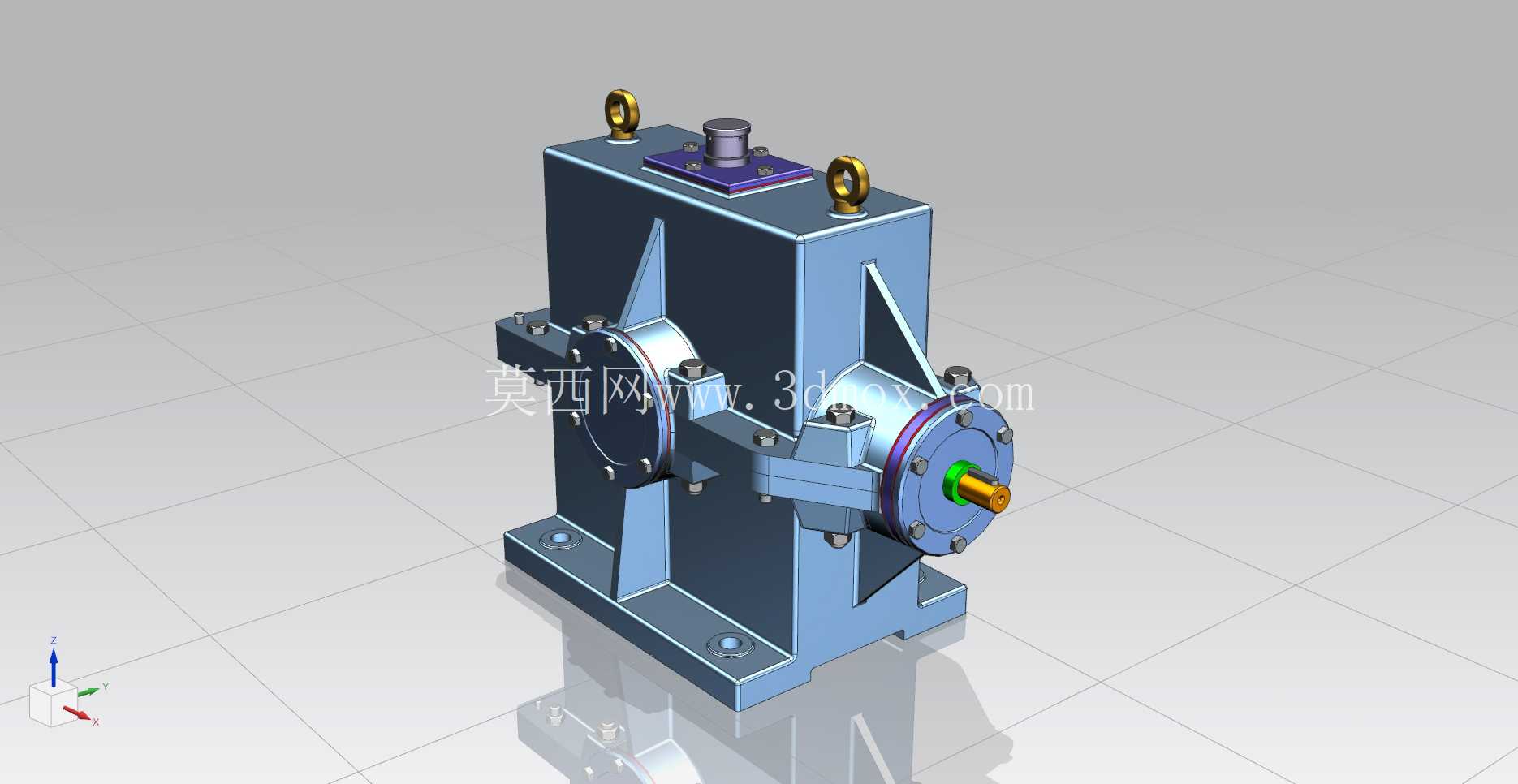

　　箱体顶部设置两个吊环安装孔位，方便设备组装、检修过程中的吊装转运，避免人工搬运过程中磕碰轴端或者密封面；底部为一体化铸造的安装底座，预留四个对称分布的地脚螺栓孔，安装时可直接固定在设备机架或者混凝土基础上，安装基准面经过铣削加工，平面度控制在合理公差范围内，保证箱体安装后输入输出轴的同轴度、垂直度符合装配要求。在内部腔体设计上，预留了足够的润滑油储油空间，箱壁设置油位观察与换油接口位置，可适配飞溅润滑方式，齿轮运转时带起的润滑油可以均匀覆盖轴承与齿轮啮合面，无需额外配置强制润滑系统，降低整机的配套成本。

　　设计过程中针对锥齿轮的啮合受力点做了局部壁厚加强，避免齿轮啮合产生的支反力长期作用导致箱壁出现裂纹，轴承座位置采用同轴度一体加工工艺，保证前后轴承的安装同轴度，减少轴承运转过程中的偏磨问题，延长轴承的使用寿命。从安装边界来看，箱体整体为立式方正结构，侧向突出的输出轴端长度经过优化，不会与周边安装的机架构件产生干涉，输入轴端位于箱体上部居中位置，可直接对接电机输出轴或者带轮传动结构，整体占用空间紧凑，适合在设备内部安装空间有限的场景下使用。箱体的剖分面设置有密封槽，可加装密封胶条或者涂覆密封胶，避免润滑油渗漏，同时也方便后期检修时开箱检查齿轮磨损情况、调整齿轮啮合间隙，不需要将整个箱体从安装基座上完全拆除，降低后期维护的工作量。

　　在实际选型适配过程中，这款箱体可匹配不同模数的锥齿轮副，根据负载扭矩需求调整齿轮参数，箱体本身的刚性足以支撑常规中小功率工况下的传动载荷，不需要额外做加强处理。轴端的密封结构采用接触式密封圈设计，可有效阻挡外界粉尘、水汽进入箱体内部，同时防止内部润滑油泄漏，适配多粉尘、轻度潮湿的车间作业环境。箱体外部的安装凸台、连接孔位均做了倒角处理，避免装配过程中出现应力集中，也能去除加工毛刺，提升装配操作的安全性。
