空调系统空气处理机组结构设计

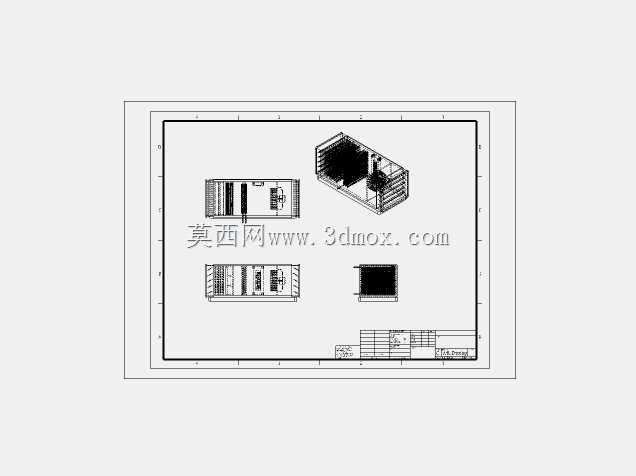

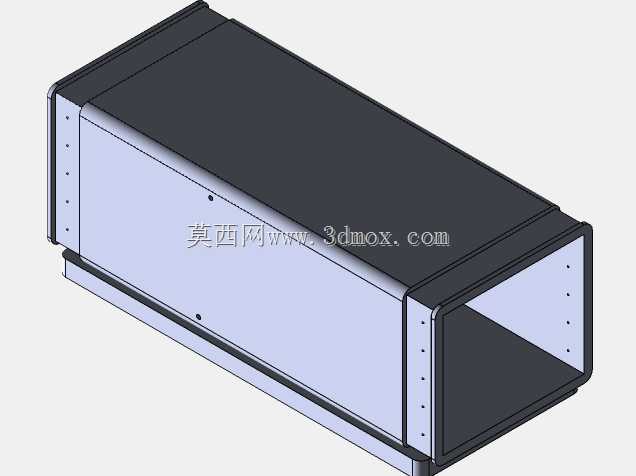

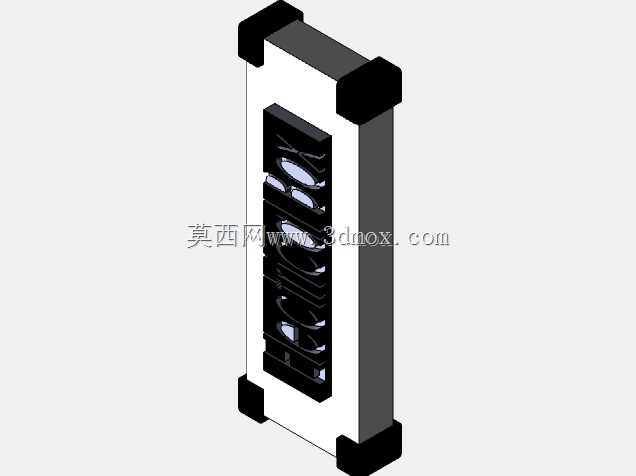

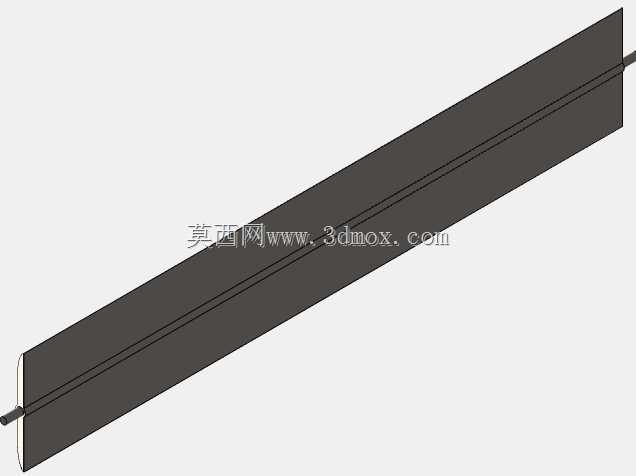

　　在商用建筑暖通系统、工业洁净车间通风配套、大型公共场馆温湿度调控场景中，空气处理机组是承担空气过滤、温湿度调节、送风分配的核心末端设备，本次建模的机组采用卧式箱体搭配侧出风弯管结构，适配吊顶内架空安装、设备层落地安装等多种现场布置需求。从实际工程落地角度看，该机组的箱体采用分段式模块化设计思路，主体段为长方体空腔结构，内部预留了过滤器安装位、表冷器安装腔、风机固定支座的安装空间，建模时严格遵循常规AHU设备的内部净空要求，箱体壁板采用双层夹芯结构的等效建模，壁板厚度控制在行业通用的50mm规格，既保证了箱体的结构刚度，也为后续保温层的参数化调整预留了建模基准。

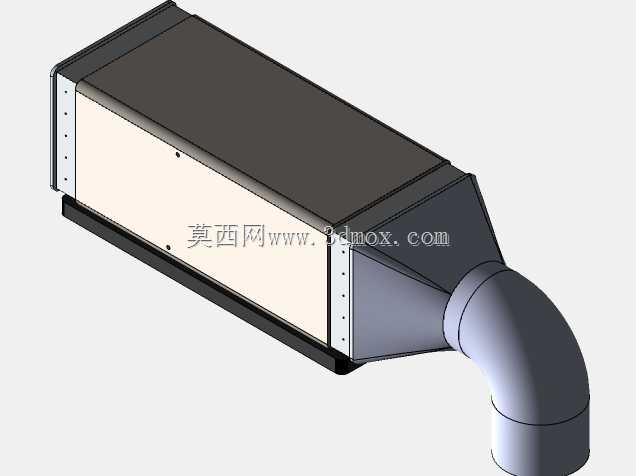

　　出风段采用渐缩变径接90度弯头的结构形式，渐缩段的锥度按照风管系统阻力最优的15度收缩角设计，避免变径处产生过大的局部阻力损失，弯头采用标准曲率半径的圆弧弯结构，曲率半径取风管直径的1.5倍，符合通风管道设计规范中的减阻要求，弯头出口端预留了标准法兰连接位，可直接对接项目现场的矩形或圆形送风风管，无需额外做变径转接。在安装边界的考量上，建模时将机组底部的安装支座高度设置为100mm，满足现场落地安装时的地面找平、冷凝水排水管敷设的空间需求，箱体侧面预留了检修门的安装位置，检修门的开启方向设置为侧面外开，开启角度可达120度，保证日常更换过滤器、检修风机叶轮时的操作空间，不会与周边的管线、墙体产生干涉。

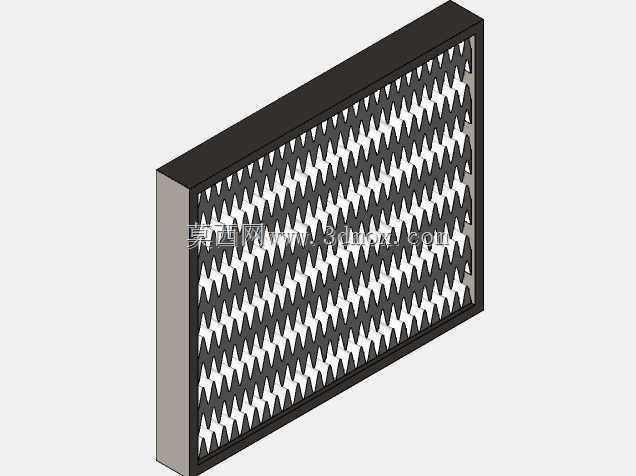

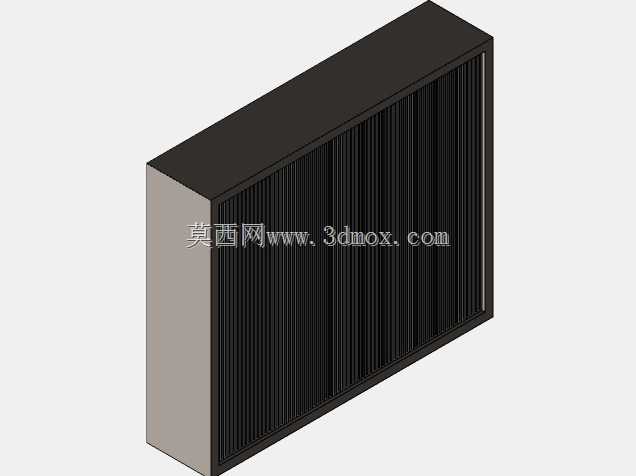

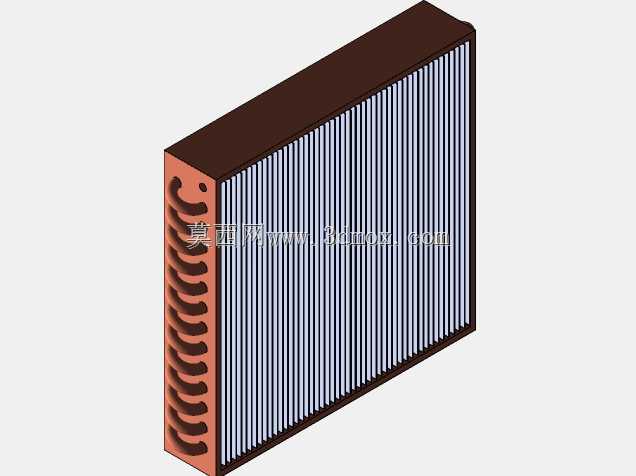

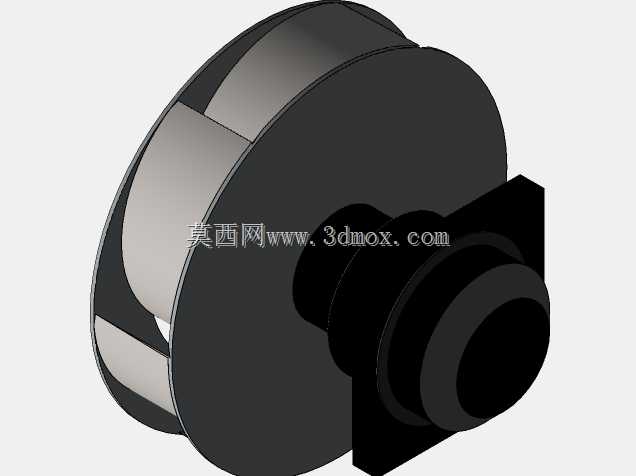

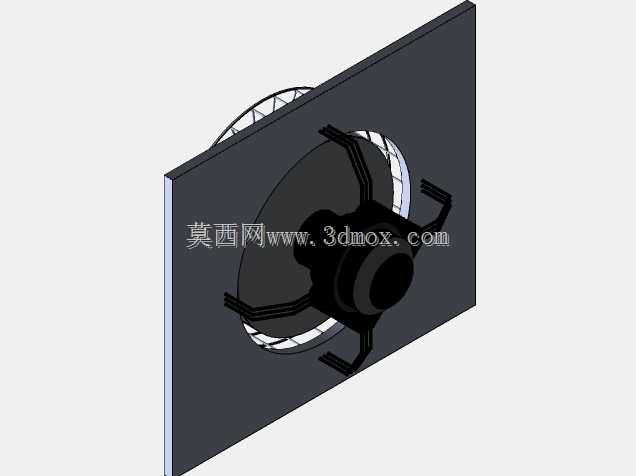

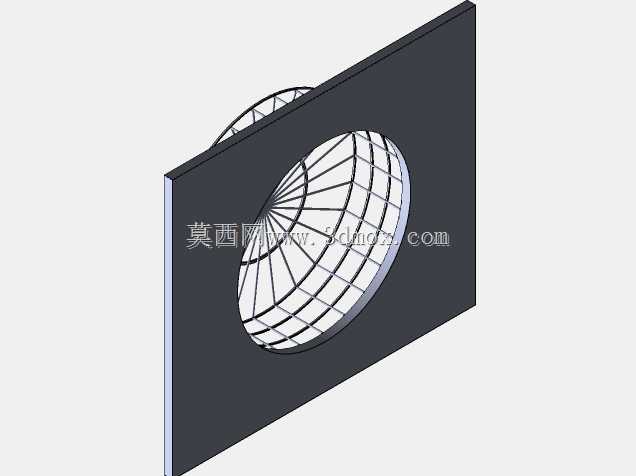

　　从功能特性来看，该结构的机组可根据项目需求搭配不同功能段，比如在进风段加装初效、中效过滤器段，满足洁净车间的空气净化要求；在表冷段预留冷热水管的接口位置，适配冷水机组、锅炉等不同冷热源的接入；风机段的安装位采用减震支座的等效建模，可适配离心风机、EC风机等不同风机类型的安装固定，无需大幅调整箱体主体结构。建模过程中对所有连接法兰的螺栓孔位做了阵列排布，孔位间距按照通风法兰的通用标准设置，保证与现场风管法兰的孔位完全匹配，避免现场安装时出现错孔需要重新打孔的问题；箱体的拼接处做了止口结构的建模，可在实际生产时嵌入密封胶条，减少机组运行时的漏风率，降低送风能耗。

　　针对不同项目的层高限制，该模型的箱体高度可做参数化调整，在保证内部功能段安装空间的前提下，可压缩箱体高度适配低矮吊顶内的安装需求，出风弯头的朝向也可根据现场风管走向调整为左出、右出或上出，无需重新绘制整个箱体结构，仅需调整出风段的装配方向即可完成方案调整。在实际选型应用中，该结构的机组适配风量范围覆盖1000m³/h到10000m³/h，可满足办公室、商场、医院门诊区、电子生产车间等不同场所的空气处理需求，建模时将所有外轮廓的安装尺寸做了参数化关联，调整风量参数时，箱体的长宽高、风管接口尺寸会同步按照行业标准比例缩放，大幅提高方案设计阶段的建模效率。
