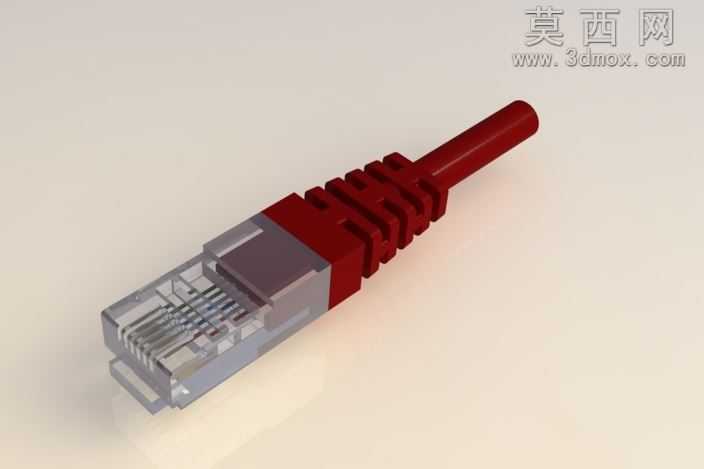

带红色护套的以太网水晶头三维建模作品

本作品为以太网电缆端部水晶头的三维建模成果，建模过程依托三维设计软件完成，整体遵循实物测绘的尺寸比例进行1:1还原，确保各部件的装配关系完全符合实际产品的结构逻辑。建模初期先梳理水晶头的组成结构，将其拆分为透明插芯、金属接触弹片、红色应力释放护套、线缆衔接段四个核心部分，针对透明插芯部分，采用曲面建模与实体建模结合的方式，精准还原插芯前端的卡扣结构、内部的线芯排布槽位，以及插芯外壳的透明材质对应的薄壁厚度，保证插芯部分的棱角与倒角完全匹配实物的注塑成型特征。金属接触弹片部分通过拉伸、阵列命令完成八根弹片的建模，还原弹片的倾斜角度、接触端的凸起结构，以及弹片嵌入插芯的固定卡位，材质设置上赋予弹片高反光的金属铜材质，添加细微的表面拉丝纹理提升真实感。红色应力释放护套部分重点还原其表面的多道环形防滑凹槽，以及尾部的线缆收束锥面结构，建模时通过扫描、阵列切除命令完成凹槽的均匀排布，同时还原护套与插芯衔接处的卡位台阶，保证两者装配时无间隙错位，材质设置上赋予护套半哑光的红色PVC塑料材质，添加细微的磨砂质感，模拟实际注塑件的表面触感。渲染阶段采用柔和的影棚布光，通过主光源、补光源与轮廓光的搭配，突出透明插芯的透光质感、金属弹片的反光特性以及红色护套的色彩饱和度，同时添加柔和的地面阴影提升模型的立体感。设计过程中重点考量了各部件的装配干涉问题，通过软件的干涉检查功能反复调整各部件的配合公差，确保水晶头与线缆衔接处的过渡自然，既还原了实物的外观特征，也保证了内部结构的合理性，可用于网络配件结构展示、通讯产品教学演示等场景。
