水平冲压作业简易级进模结构设计

　　这套级进模结构针对小尺寸薄金属件的水平冲压工序开发，适配常规开式机械压力机的安装接口，可直接完成条料的连续冲裁、成型作业，无需多台单工序模周转，在小五金件、电子接插件、小型结构件的批量冲压生产场景中应用广泛，能有效减少工序间的工件转运成本，降低多次定位带来的形位公差累积问题。

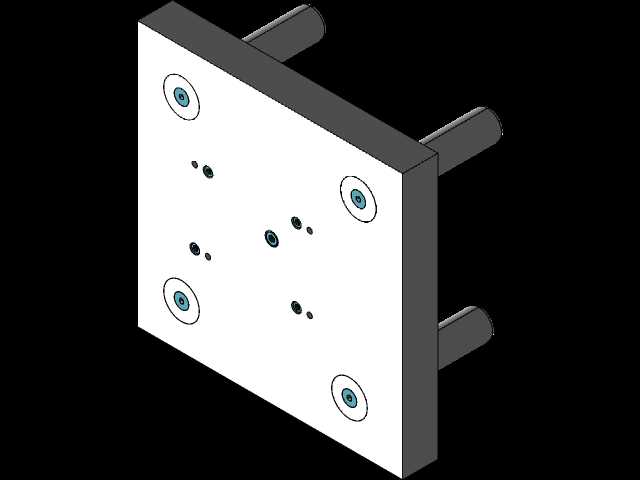

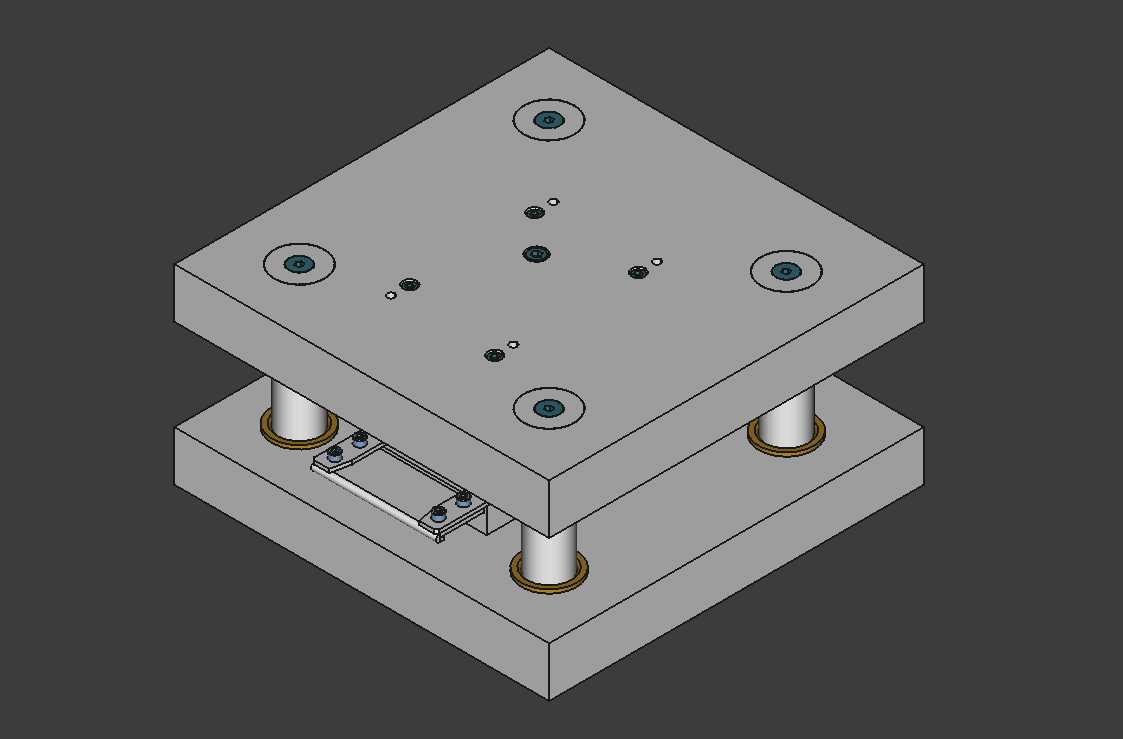

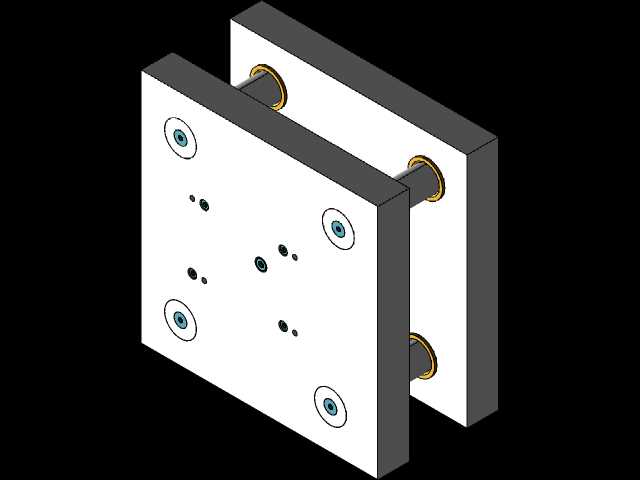

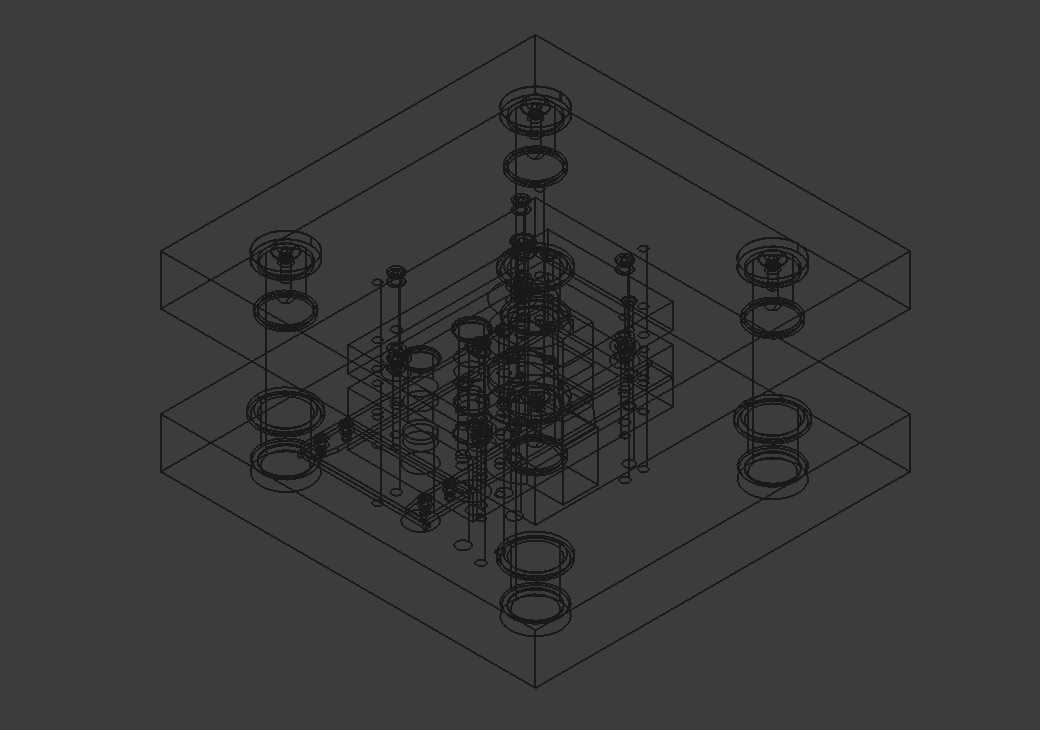

　　整套模具采用标准后侧导柱模架结构，上下模座通过四根对称布置的滑动导柱实现合模导向，导柱配套铜合金导套，配合间隙控制在0.01-0.02mm区间，可保证连续冲压过程中上下模的对中精度，避免冲裁间隙不均导致的刃口崩损、毛刺超差问题。上下模座均采用45号钢调质处理，平面度公差控制在0.02mm/100mm以内，保证模架整体刚性，承受连续冲压的交变载荷时不会出现明显形变。

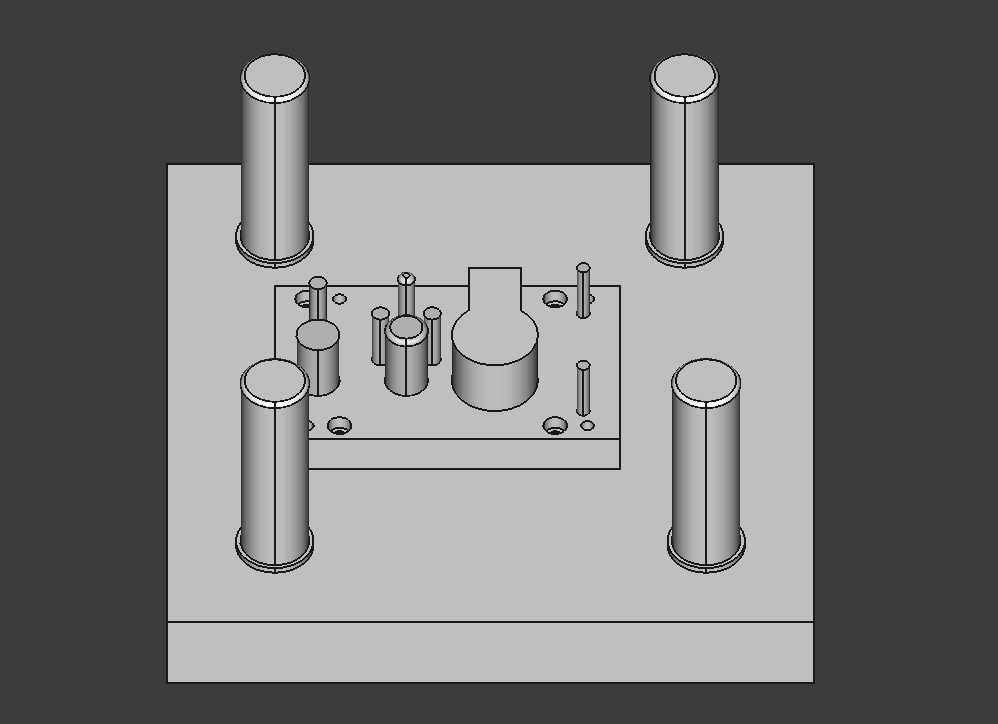

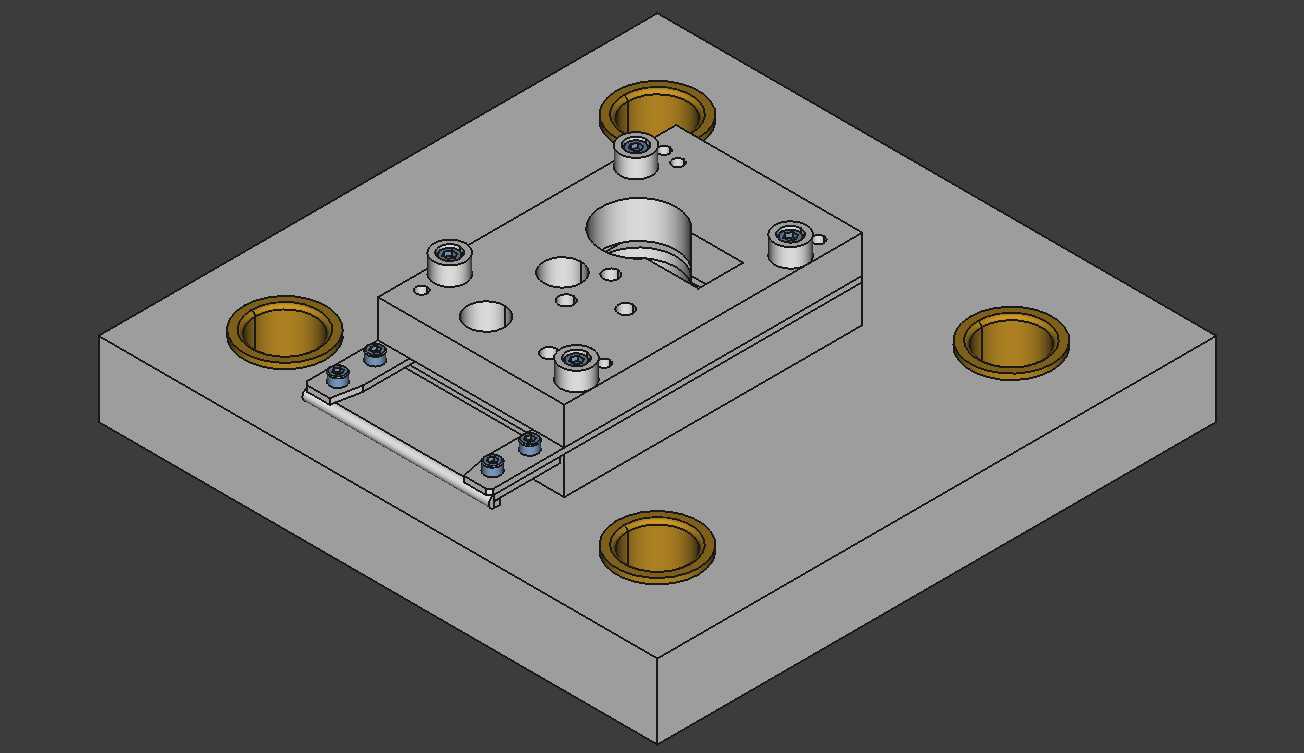

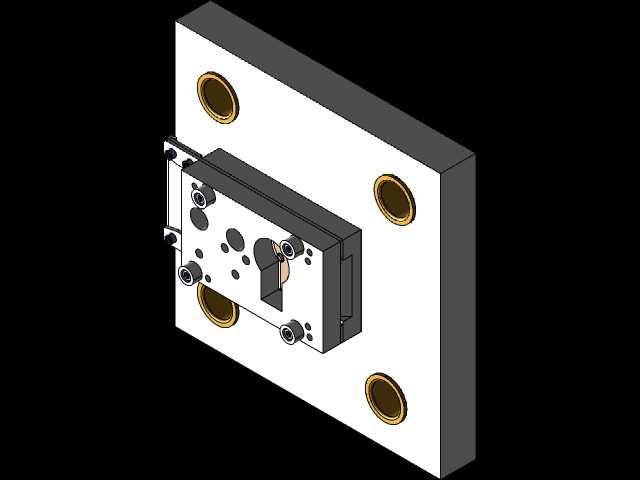

　　设计过程中优先考虑了条料的送料顺畅性，下模座上集成了条料定位挡块与导料板结构，条料沿导料板送入后，可通过步距挡块精准控制每一次冲压的送料步距，无需额外加装送料机即可实现手动送料的小批量生产，若搭配滚轮送料机也可适配高速连续冲压的自动化生产需求。上模部分的冲裁凸模采用台阶式固定结构，通过凸模固定板与上模座锁紧，凸模材质选用Cr12MoV淬火处理，硬度达到HRC58-62，保证冲裁刃口的耐磨性，单次刃磨寿命可达到3万冲次以上。下模的凹模采用整体镶块结构，通过螺钉与销钉固定在下模座上，凹模刃口与凸模的冲裁间隙根据加工料厚设置为料厚的5%-8%，适配0.3-1mm厚度的冷轧钢板、铜带、铝带等常用冲压材料，冲裁断面光亮带占比可达到料厚的1/3以上，满足常规五金件的断面质量要求。

　　安装边界方面，整套模具的闭合高度适配160-200吨开式压力机的安装参数，上模座的模柄孔采用标准直径50mm规格，可直接与压力机滑块的模柄锁紧机构配合，下模座通过T型螺栓与压力机工作台面固定，工作台面的最小安装尺寸需覆盖模座的长宽边界，模座四周预留了足够的压板安装空间，无需额外加工安装孔即可完成快速装模。模具的卸料结构采用弹性卸料板设计，卸料弹簧均匀布置在凸模固定板四周，合模时卸料板先压紧条料，再完成冲裁动作，开模时弹簧推动卸料板将箍在凸模上的条料卸下，避免条料随凸模上行导致的工件变形、送料卡滞问题。

　　在实际生产场景中，这套模具可完成单工序冲裁无法实现的连续步距冲压，一次冲程即可完成多个工位的冲裁、切边、浅成型动作，相比单工序模生产效率提升3倍以上，同时减少了操作人员的数量，单台设备仅需1人即可完成送料、取件作业。模具的易损件均采用标准化设计，凸模、凹模镶块、导柱导套均可直接采购标准件替换，设备维护时无需对模架进行整体拆解，仅需更换磨损的刃口部件即可快速恢复生产，大幅降低了模具的维护成本与停机时间。

　　结构设计阶段还充分考虑了废料排出问题，下模座对应每个冲裁工位都设置了漏料孔，漏料孔直径比凹模刃口大2-3mm，冲裁产生的废料可直接通过漏料孔落入压力机下方的废料槽，无需人工清理模面废料，避免废料堆积在模面导致的刃口硌伤、送料受阻问题。导柱的布置位置避开了条料送料路径与操作人员的操作区间，合模过程中不会出现导柱与送料机构、操作人员手部的干涉问题，操作安全性符合冲压生产的安全规范要求。
