嵌入式家用门铃开关基座结构设计

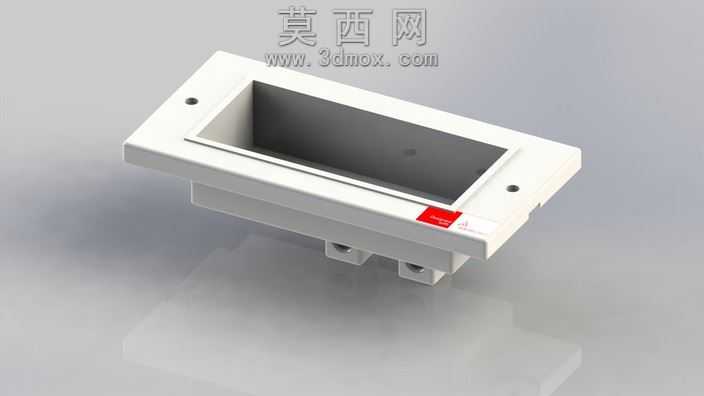

本作品为嵌入式家用门铃开关基座的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于暗装式墙面安装的尺寸规范，确定基座外框的长宽高基准参数，外框边缘做微小倒角处理，既避免安装时割伤施工人员手部，也能更好贴合墙面完成缝隙收边。建模过程中优先完成主体壳体的拉伸特征，预留出内部功能模块的安装空腔，空腔内壁设置多道定位筋条，用于后续门铃按键模块、接线端子的卡接固定，无需额外螺丝即可实现内部组件的快速装配，降低生产组装的工序成本。基座后侧设置两个对称的带孔安装柱，用于穿入接线端子的固定螺丝，安装柱与主体壳体做一体化加强筋连接，避免接线拧动螺丝时柱体断裂。正面面板预留两个沉头安装孔，用于将整个基座固定在墙面预埋的暗盒上，沉孔设计可让安装螺丝完全没入面板表面，保证后续装配门铃按键后外观的平整性。材质设计上，主体基座选用阻燃ABS工程塑料，渲染时赋予哑光米白色塑料材质，表面设置细微的磨砂纹理，还原家用开关面板常用的亲肤哑光质感，避免亮面材质容易残留指纹的问题；边角处的红色标识块采用半光泽红色塑料材质，模拟产品的品牌标识区域，提升渲染的真实感。结构设计阶段重点考量安装适配性，基座后侧的插入部分尺寸匹配常规86型暗盒的内部空间，插入端边缘做导向斜角设计，方便施工时将基座顺利推入暗盒，不会出现卡滞问题；内部空腔的尺寸预留了按键回弹的活动空间，同时在空腔底部设置走线槽，方便入户线路的梳理与固定，避免线路挤压按键模块影响回弹手感。渲染阶段采用柔和的室内漫反射光照，搭配浅灰色背景突出产品的结构轮廓，重点展示沉头孔、安装柱、定位筋、导向斜角等细节结构，清晰呈现各部分的装配关系与设计考量，整体结构紧凑合理，兼顾安装便利性、使用安全性与外观整洁度，可直接用于开模生产前的结构验证与装配模拟。
