三角造型智能空调控制器外观结构设计

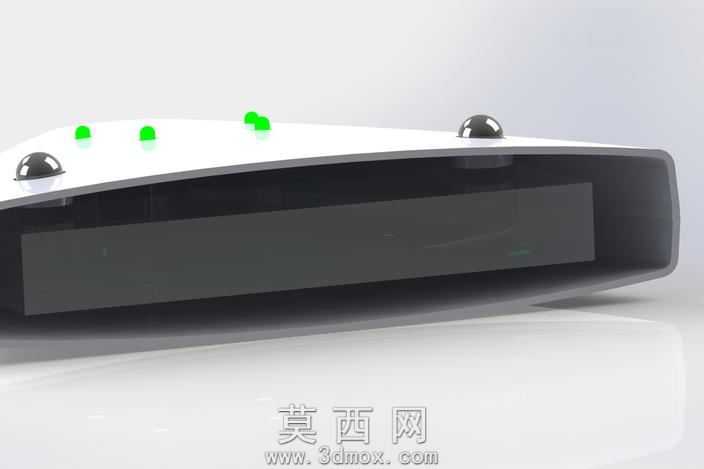

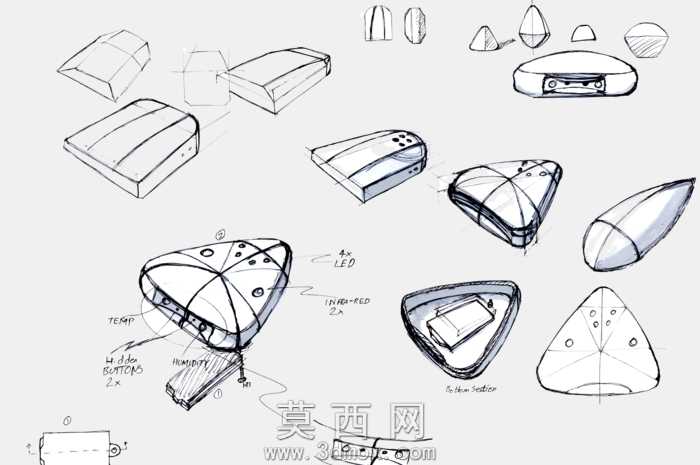

本作品为智能空调控制终端的三维设计方案，整体采用圆润三角的造型语言，在三维建模阶段首先通过草绘确定等边三角的基础轮廓，对所有边角做连续大圆角过渡处理，避免尖锐棱角带来的生硬感，建模过程中严格控制曲面的曲率连续性，确保外壳表面顺滑无折痕，还原高光烤漆材质的光影反射效果。外观材质模拟高光ABS塑料质感，渲染阶段调整材质的反射率与粗糙度参数，还原亮面白色外壳的通透光泽，顶部设置的金属触点采用金属材质参数，调整金属粗糙度与反射强度，突出金属件的精致质感，顶部的状态指示灯区域做半透明材质处理，模拟灯光透出的柔和漫射效果。结构设计上，外壳采用上下卡扣式装配结构，侧面预留数据接口开孔与复位按键孔位，背部设计可拆卸电池仓结构，无需拆解整机即可更换电池，降低后期维护难度；建模时对壳体壁厚做均匀控制，整体壁厚保持一致，避免注塑成型时出现缩水、变形等缺陷，对卡扣、螺丝柱等内部连接结构做加强筋处理，提升装配后的结构强度。设计思路上延续AirPatrol系列的简约设计语言，灵感来源于圆润三角的几何形态，将内部电路板、传感器、电池等元器件合理排布在三角轮廓内部，充分利用内部空间，在保证功能完整性的前提下压缩整体厚度，让产品更显轻薄精致；顶部隐藏式按键与传感器集成在外壳曲面下方，保持外观面的整体性，仅通过细微的材质差异区分功能区域，让整体外观更简洁统一，适配现代家居的简约装修风格，渲染阶段采用纯白背景搭配柔和影棚灯光，突出产品本身的造型质感与材质细节，完整呈现产品的最终量产外观效果。
