Actobotics双轴舵机云台结构设计

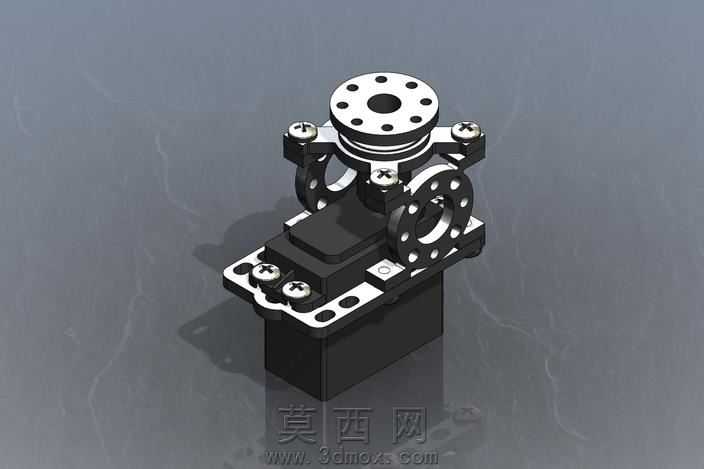

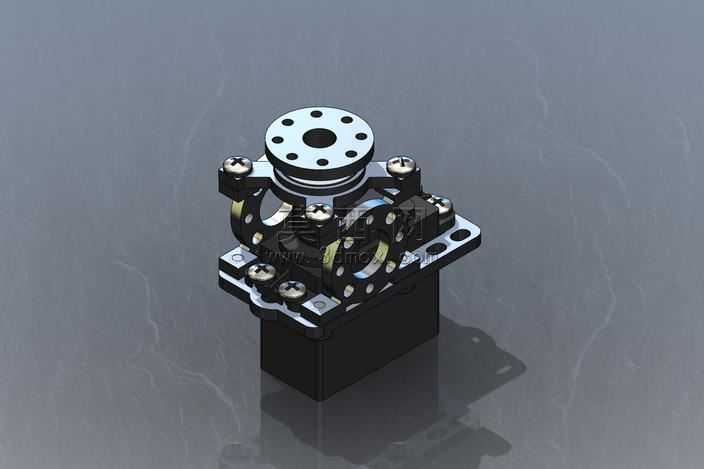

本作品为Actobotics标准体系下的双轴伺服舵机云台三维建模设计，整体采用SolidWorks完成全参数化建模与装配验证，建模过程严格遵循机械装配的公差配合逻辑，所有零件均按照实物尺寸1:1还原，确保虚拟装配无干涉、结构运动逻辑符合实际舵机的运动范围。模型主体分为底部舵机固定基座、中部旋转支撑结构、上部双轴转动法兰盘三个核心模块，底部基座设计有对称分布的沉头螺丝安装孔，可直接适配标准Actobotics铝型材安装孔位，基座与舵机主体的贴合面做了定位凸台设计，能够保证舵机安装时的同轴度，避免转动过程中出现偏心抖动问题。中部支撑结构采用双侧带轴承位的立式支架设计，支架与底部旋转台通过十字槽盘头螺丝紧固，轴承位可嵌入标准微型法兰轴承，为上部转动轴提供顺滑的转动支撑，减少舵机输出轴的径向负载，延长舵机使用寿命。上部转动法兰盘采用标准多孔位圆盘设计，盘面均匀分布M3螺纹安装孔与定位销孔，可直接搭载各类传感器、机械爪、小型摄像头等外设，法兰盘与舵机输出轴通过舵盘连接，配合侧面的紧定螺丝做周向固定，防止大负载转动时出现打滑问题。材质渲染方面，模型对不同部件做了差异化材质区分：舵机主体外壳采用哑光黑色工程塑料材质，添加细微的磨砂颗粒质感还原真实舵机的外壳触感；金属支架、法兰盘、螺丝等金属部件采用亮银色阳极氧化铝材质，调整金属粗糙度与反射参数，呈现出金属加工件的细腻光泽；轴承部位做了金属滚道与橡胶密封圈的分色处理，提升模型的真实感与细节表现力。设计思路上，该云台采用双舵机差补驱动方案，底部舵机负责水平方向360度旋转，上部舵机负责俯仰方向180度摆动，可实现半球范围内的任意角度定位，整体结构紧凑、安装孔位完全兼容开源机器人搭建体系，既可以作为小型移动机器人的视觉云台使用，也可作为机械臂的腕部关节结构，所有零件均具备可加工性，建模时预留了标准件的安装间隙，可直接导出工程图用于零件加工与实物组装，装配过程中验证了所有运动副的活动范围，不存在结构死点与运动干涉问题，能够直观展示双轴舵机云台的传动逻辑与装配关系。
