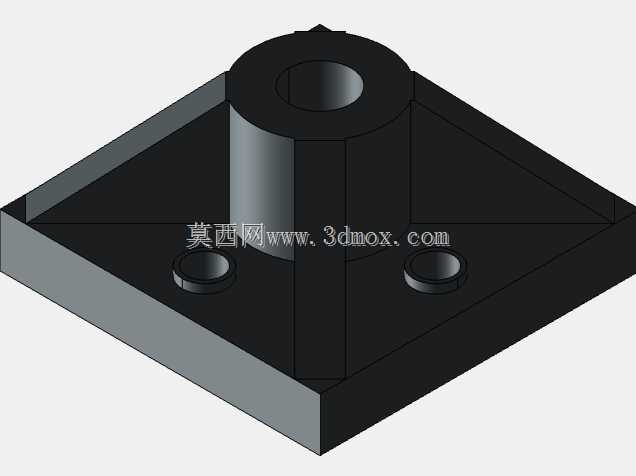

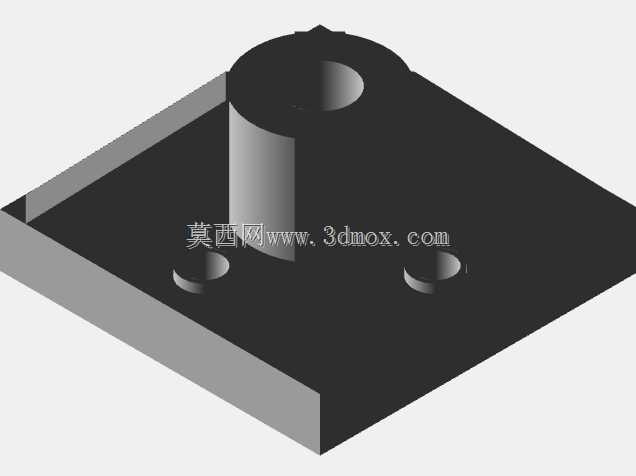

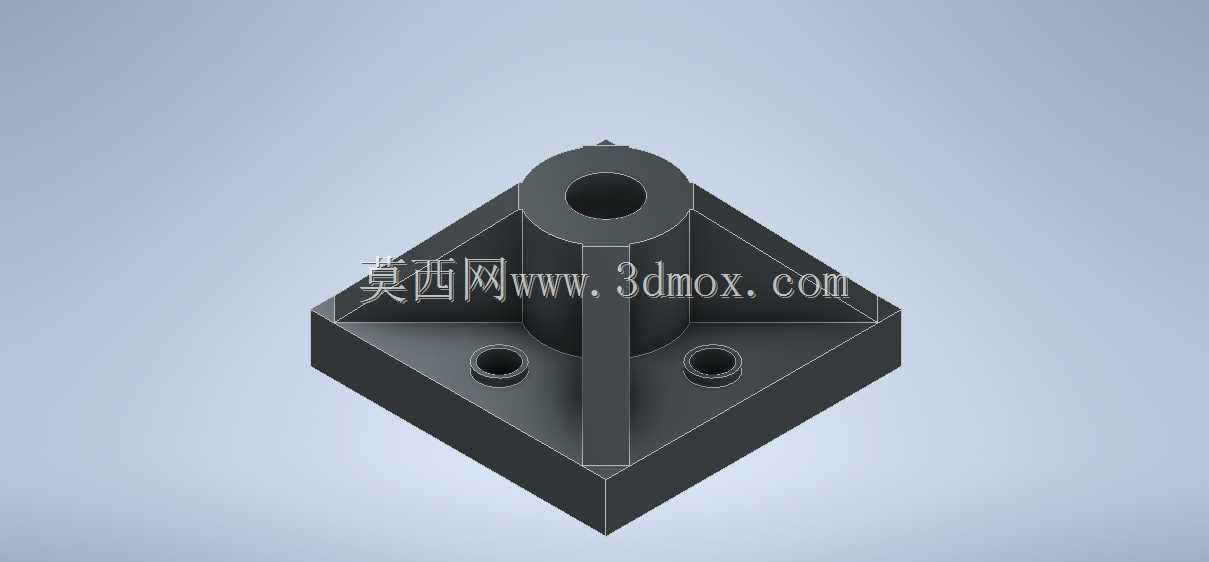

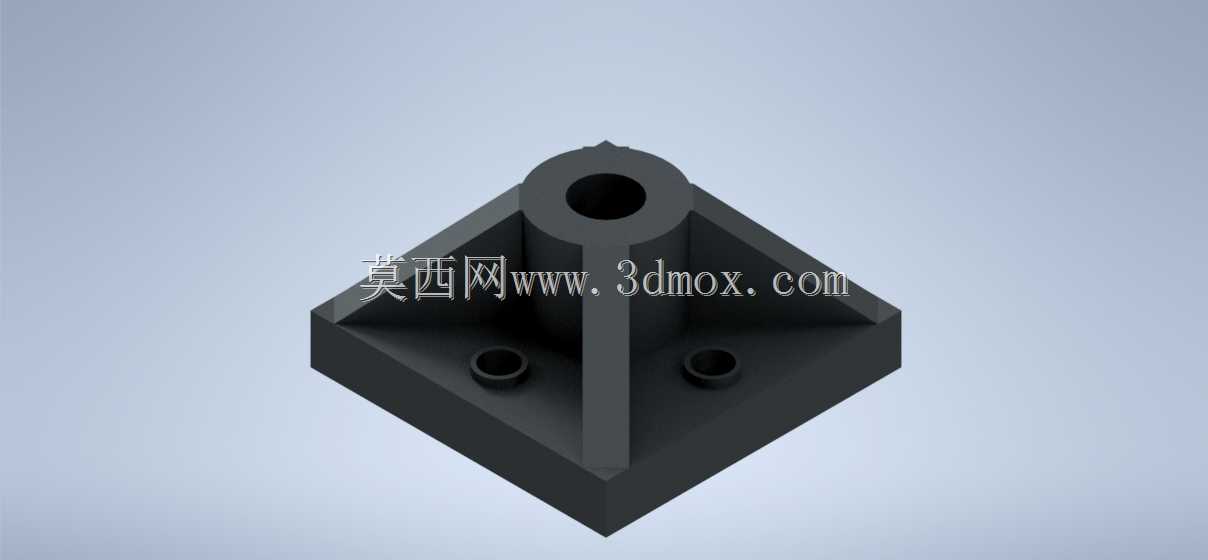

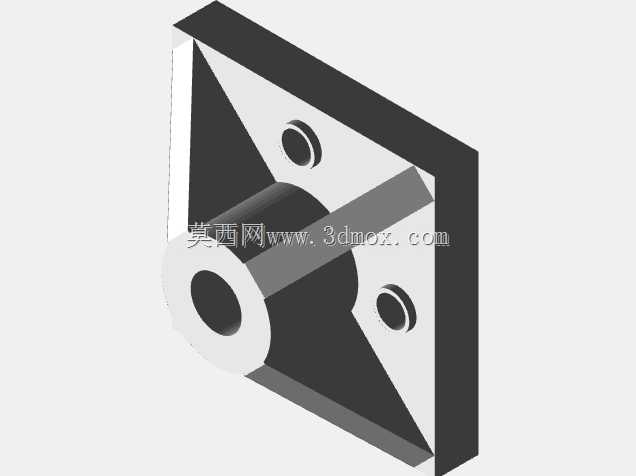

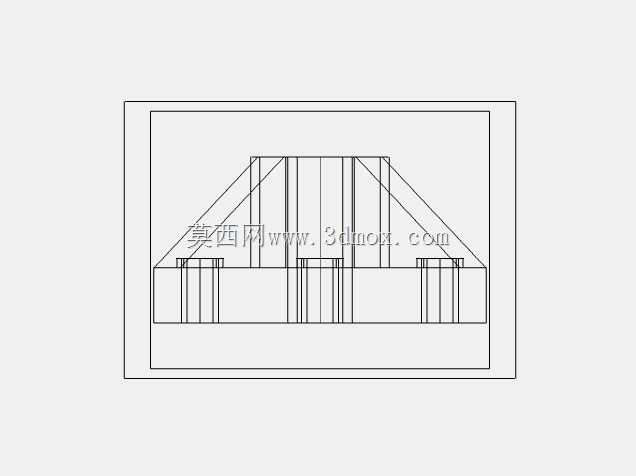

方形带加强筋柱基座结构设计

在常规工业厂房、多层钢结构建筑以及重型设备机架的搭建场景里，这类方形带加强筋的柱基座是衔接上部承重柱与下部混凝土基础的核心传力构件，日常选型时首先要匹配上部柱体的截面尺寸，避免出现柱脚与基座贴合面间隙过大导致的局部应力集中问题。从结构功能来看，它首先承担竖向荷载的均匀传递作用，上部钢柱、混凝土柱传递下来的设备自重、屋面荷载、楼面活载，会通过基座的方形底板分散到下部预埋的地脚螺栓与混凝土承台上，不会出现局部压强过大压碎基础表层的情况；其次是抗倾覆与水平限位，基座上的中心通孔用于穿装柱体定位芯轴，周边两个对称的小孔用于穿装紧固螺栓，配合侧面的竖向加强筋，可抵消风载、设备振动、地震作用带来的水平剪力与倾覆力矩，避免柱体在长期交变载荷下出现偏移倾斜。

设计这类基座时，首先要确定安装边界：方形底板的边长需匹配下部基础的预埋螺栓孔间距，通常底板边缘超出上部柱身截面的距离不小于底板厚度的1.5倍，防止底板在弯矩作用下出现边缘翘曲；中心通孔的直径需比上部柱的定位轴径大0.2-0.5mm，预留安装时的微调余量，方便现场施工时调整柱体的垂直对中度；侧面的加强筋采用三角形等厚结构，筋板厚度取底板厚度的0.6-0.8倍，筋板高度不小于中心凸台高度的二分之一，既可以减少材料用量控制自重，又能有效提升凸台与底板的连接刚度，避免凸台在柱体横向力作用下出现根部断裂。

实际应用中，这类基座还可适配不同的安装场景：如果是用于户外露天环境，可在基座表面做镀锌防腐处理，应对雨水、潮气带来的锈蚀问题；如果是用于精密设备的支撑机架，可在底板与基础之间加装调平垫片，配合基座上的安装孔实现0.1mm级的水平度调整，保障上部设备的运行精度。在安装施工环节，需要先将基座与下部预埋板点焊定位，校准中心位置与水平度后再完成满焊固定，之后再吊装上部柱体穿入中心定位孔，拧紧周边的紧固螺栓，最后在柱脚与基座的接缝处做密封处理，避免积水渗入缝隙造成构件锈蚀。

从受力特性来看，这类带加强筋的方形柱基相比无筋的平板式基座，抗弯矩能力可提升40%以上，在相同承重要求下可减少底板厚度15%左右，兼顾了结构强度与材料成本的平衡，既可以用于常规建筑的钢结构柱脚固定，也可以用于自动化生产线的机架立柱支撑、重型输送机的支架底座、桁架结构的节点支撑等场景，适配性较强。设计建模时需要注意各安装孔的位置公差，中心孔与底板的垂直度公差需控制在0.1mm/100mm以内，周边安装孔的位置度公差不超过0.2mm，避免现场安装时出现螺栓无法穿入、柱体定位偏差过大的问题；同时要在筋板与底板、凸台的衔接处做R2-R5的圆角过渡，减少应力集中点，提升构件的疲劳寿命，应对长期振动载荷下的结构可靠性要求。
