壁挂式管道固定夹持安装结构

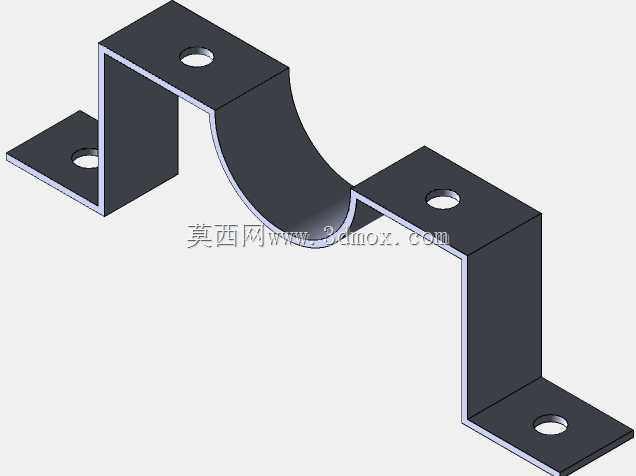

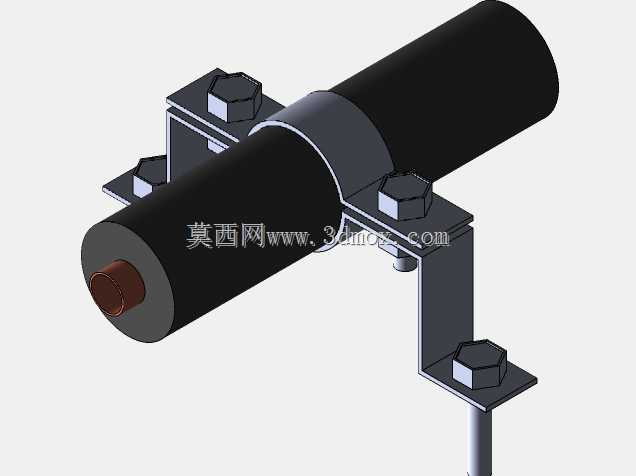

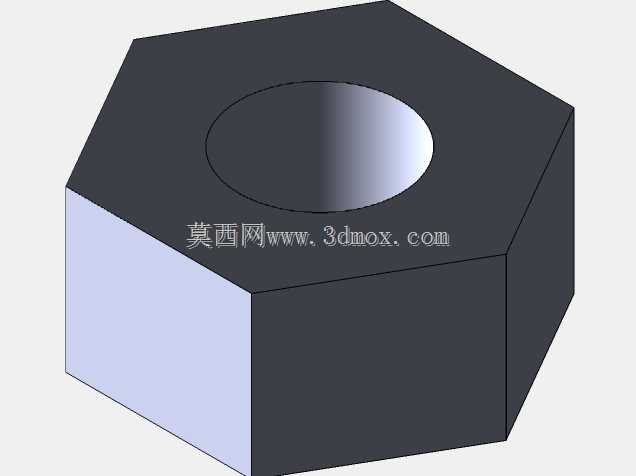

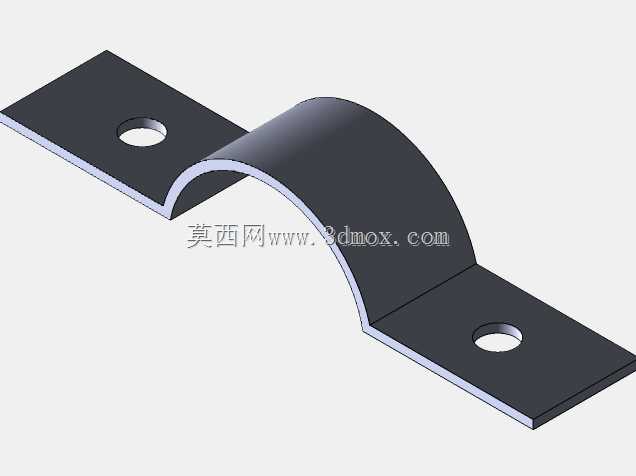

　　从设计逻辑来看，这款管夹优先考虑了安装后的承重稳定性，支撑座的竖直壁挂段开有两个沉头安装孔，可直接通过膨胀螺栓或机丝固定在墙面、设备机架立面、型材框架侧面，水平承托段与抱箍配合，将管线的重力直接传导至安装基面，避免悬臂受力带来的结构变形。抱箍与支撑座的连接螺栓采用标准外六角头，现场安装时无需特殊工具，普通活动扳手或套筒即可完成锁紧操作，锁紧力度可根据管线材质调整，针对PVC类软质管线可适当降低锁紧力矩，针对金属硬管则可加大力矩保证夹持不打滑。在工业管路布设、小型机电设备管线排布场景里，这类壁挂式管夹是解决圆柱型管线径向固定、避免管线受外力移位的核心基础零件，日常在车间压缩空气管路走线、设备冷却循环水管固定、小型电气穿线防护管安装场景中都能见到它的应用。不同于普通的卡扣式管夹，这款结构采用分体式抱合设计，上半部分为半圆弧抱箍片，下半部分为L型壁挂支撑座，两者通过螺栓锁紧形成完整的圆柱夹持腔，能适配外表面光滑的硬质管线，夹持过程中不会对管线外护层造成过度挤压损伤。

　　安装边界方面，支撑座的壁挂面为平整铣削面，要求安装基面平面度误差不超过1mm，否则锁紧后会出现支撑座变形，导致抱箍与管线贴合度下降；夹持腔的圆弧半径与被固定管线的外径公差需控制在±0.2mm以内，间隙过大会导致管线在抱箍内出现窜动，间隙过小则会出现抱箍无法完全合模、螺栓无法锁紧的问题。在实际工程应用中，这类管夹通常按管线排布间距逐点布置，水平走向的管线每隔0.8-1.2m设置一个固定点，垂直走向的管线每隔1.5-2m设置一个固定点，在管线转弯、接头两侧100mm位置需额外增设管夹，避免管线受流体冲击产生振动导致接头松动。

　　设计时特意将支撑座的承托段做了加宽处理，比抱箍的宽度多出3mm，即使安装时抱箍出现轻微偏移，也能保证承托面完全托住管线底部，不会出现管线局部悬空受力的情况。抱箍的内圆弧面没有做防滑齿结构，避免长期夹持时在管线外表面压出齿痕，破坏管线的防腐层或外护绝缘层，对于需要做等电位连接的金属管线，可在抱箍与管线之间垫入金属导电片，不影响整体安装结构。从受力角度分析，当管夹固定在垂直墙面上时，螺栓主要承受管线的竖直向下重力，以及管线热胀冷缩带来的轴向摩擦力，因此连接螺栓的强度等级选用8.8级即可满足绝大多数场景的承重需求，壁挂安装孔的深度需根据墙体材质调整，混凝土墙面的膨胀螺栓埋深不小于40mm，钣金机架面的机丝啮合牙数不少于5牙，避免长期受力后出现安装松动。

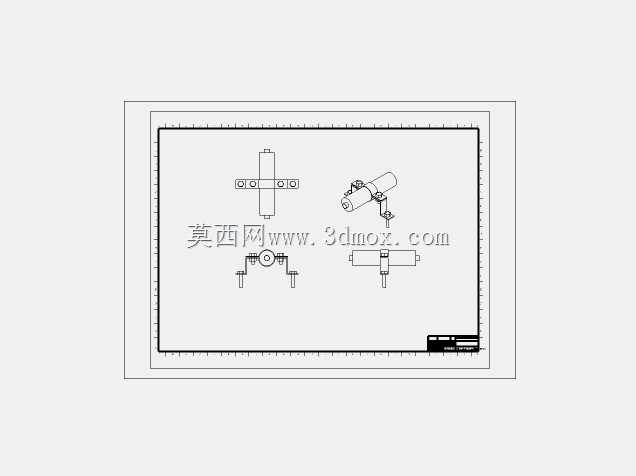

　　这款结构没有多余的复杂曲面，加工工艺性较好，抱箍片可通过钣金冲压成型，支撑座可通过钣金折弯后焊接成型，或直接采用铸造成型后做表面镀锌处理，适配潮湿、多粉尘的工业车间环境，不易出现锈蚀失效。在三维建模过程中，需要重点保证抱箍内圆弧的同轴度，以及支撑座壁挂面与承托面的垂直度，否则实际装配时会出现抱箍歪斜，导致管线安装后走向偏移，影响整体管路排布的整齐度；同时要预留螺栓安装的操作空间，保证扳手在锁紧螺栓时不会与墙面或相邻管线发生干涉。
