定子索引器转盘式工装组件结构设计

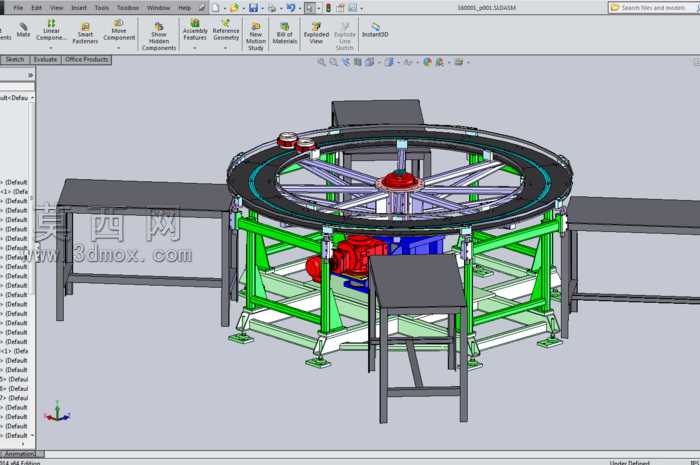

本作品为定子索引器组件的三维结构设计，整体采用SolidWorks完成全参数化建模，所有零件均按照实际加工装配尺寸进行1:1还原，建模过程中严格遵循机械设计公差配合规范，对每个配合面的尺寸约束、装配关系都做了完整定义，可直接用于工程图导出与生产参考。整体结构以圆形回转转盘为核心承载部件，转盘采用轮辐式支撑结构，中心设置回转主轴与定位基座，轮辐采用型材拼接的轻量化设计，既保证了大直径转盘的结构刚性，又有效控制了整体自重，转盘外圈设置环形导向轨道，用于工位流转过程中的定位与导向，轨道表面做了耐磨材质的模拟设定，还原实际使用中的耐磨工况。转盘下方的支撑机架采用工业铝型材与方钢焊接组合的框架结构，底部配置可调式脚杯支座，可实现安装过程中的水平度调节，机架内部集成了动力传动单元，包含减速电机、链传动副与间歇分度机构，能够驱动转盘实现精准的间歇回转动作，匹配定子加工过程中的多工位流转需求，动力单元的安装座设计了可调节腰型孔，方便后期装配过程中的传动张紧度调整。转盘周边配套设置了多个工位操作台，操作台采用方管焊接支架搭配平板台面的结构，台面高度与转盘工作面齐平，适配人工或自动化设备上下料的操作高度，每个工位对应转盘上的定位工装位，可实现定子工件在不同工序间的自动转位。建模过程中对所有标准件都做了简化等效处理，既保证了装配结构的完整性，又避免了模型文件过于冗余，材质渲染方面，对机架部分赋予了绿色喷塑钢材材质、转盘部分赋予了碳钢发黑与铝合金阳极氧化的区分材质、动力单元部分还原了电机的铸铁与涂装外观、操作台面赋予了哑光钢板材质，整体渲染效果贴近真实设备的外观质感。设计思路围绕定子加工的多工序间歇转位需求展开，重点优化了大直径转盘的支撑刚性与回转精度，通过底部多组辅助支撑轮分担转盘载荷，避免大跨度转盘出现下垂变形，同时将动力单元内置在机架内部，既节省了安装空间，又对传动部件起到了安全防护作用，整体结构布局合理，装配逻辑清晰，可作为同类回转式索引工装设备的设计参考模板。
