Omnetics16针圆形穿墙式公连接器

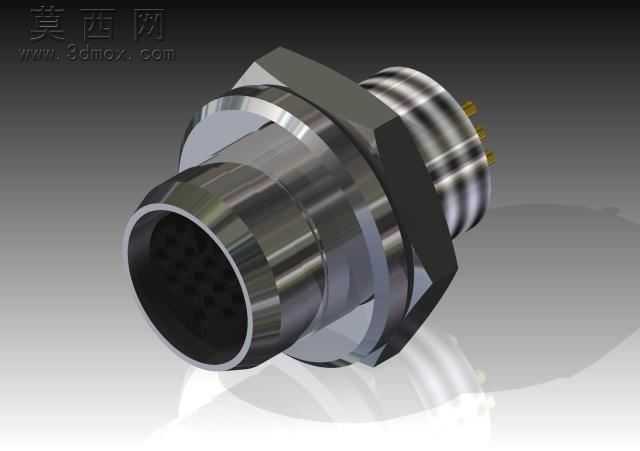

本模型为Omnetics品牌16针公头打破式连接器，采用三维参数化建模方式完成全结构复刻，建模过程严格遵循实物测绘尺寸，对连接器的每一处结构细节都做了精准还原。模型首先构建了前端插接筒体结构，筒体内部预留16个均匀排布的针脚安装位，针脚按照环形阵列规则排布，保证与对应母头连接器的对位精度，筒体端口做了导向倒角处理，能够在插接过程中引导公母头顺利对位，避免插针弯折损坏。中部设计了带外螺纹的六角锁紧法兰结构，法兰的六角面尺寸符合标准工装夹持要求，外螺纹段用于连接器在设备面板上的穿墙安装固定，可配合锁紧螺母实现面板两侧的压紧固定，保证连接器安装后的结构稳定性，法兰与筒体衔接处做了退刀槽结构，还原机械加工的工艺特征。尾部为针脚出线端结构，做了阶梯式收束设计，可适配对应规格的线缆护套，实现接线部位的防护与应力释放。材质渲染方面，模型主体金属部位采用抛光不锈钢材质，调整了金属材质的反射粗糙度与环境贴图参数，还原金属件的机加工光泽质感，针脚部位采用镀金铜材质，呈现淡金色的金属光泽，内部绝缘部位采用黑色哑光工程塑料材质，区分不同部件的材质差异，渲染时采用三点布光方式，突出连接器的金属轮廓与结构层次，阴影做了柔化处理，清晰展现各部位的结构衔接关系。设计过程中充分考虑连接器的实际装配逻辑，各部件之间的配合间隙做了合理预留，既还原实物的装配关系，也保证模型可用于后续的装配干涉检查、结构展示等场景，模型的结构特征完整覆盖了该款连接器的安装、插接、接线全流程的结构需求，能够直观展现该款高密度微型连接器的设计特点。
