威特沃思快回机构配手动齿轮传动装置

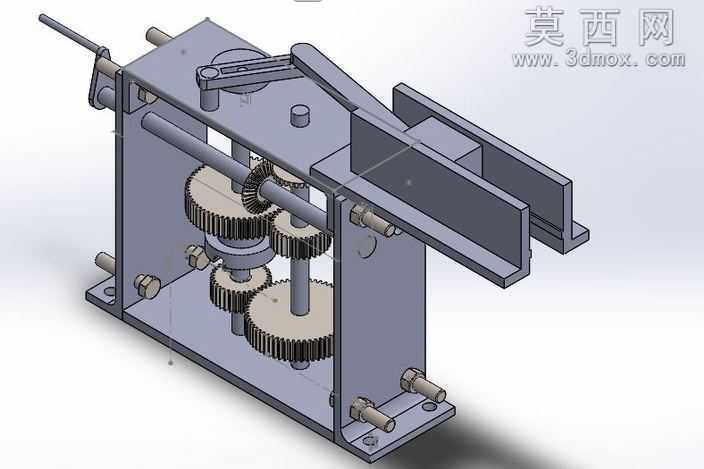

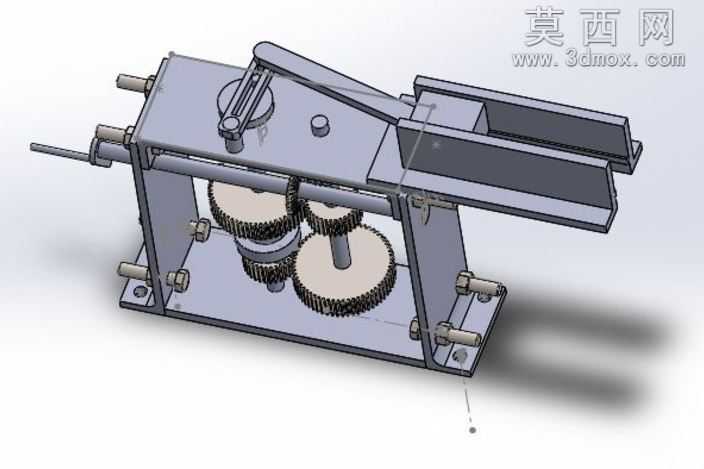

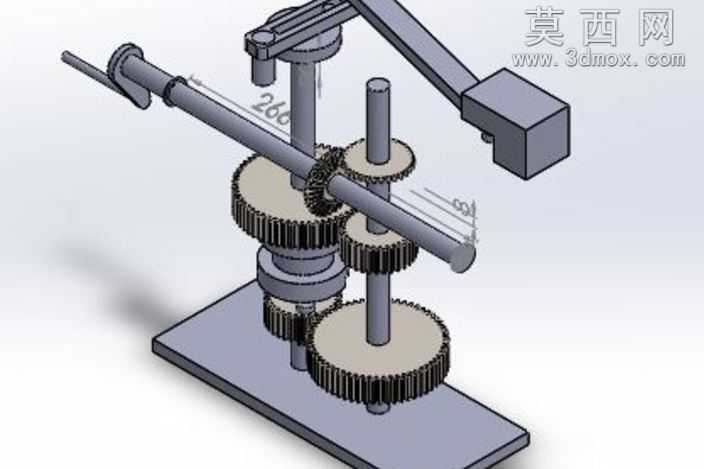

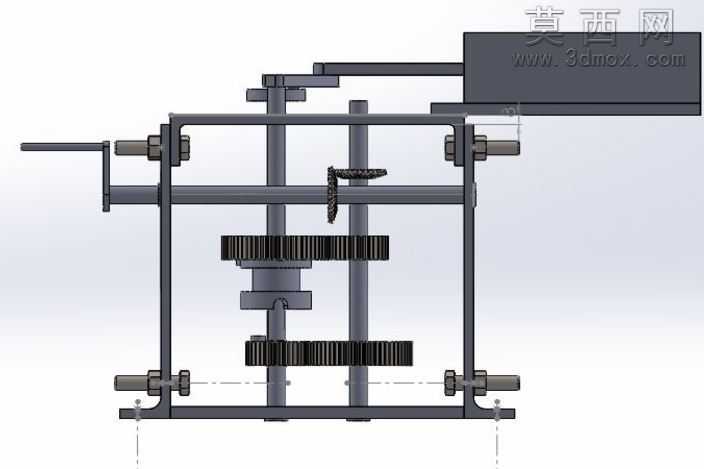

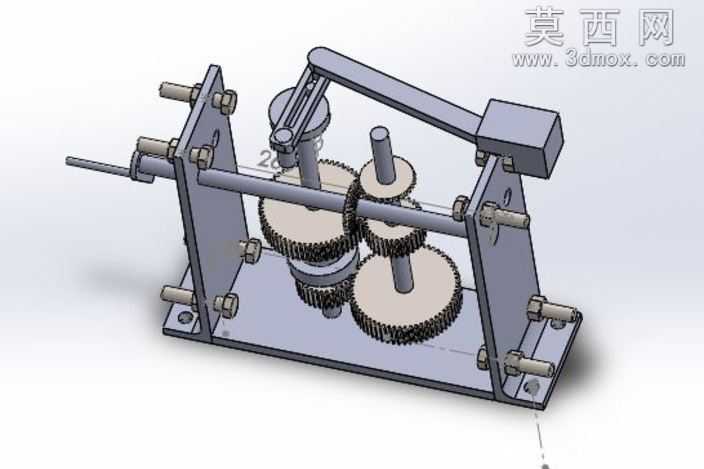

本作品为威特沃思快速返回机制搭配手动齿轮传动的机械结构三维建模成果，建模阶段严格遵循机械设计原理完成各零部件的参数化构建，从立式安装的双侧支撑板基座开始，逐一完成传动轴系、滑移齿轮组、离合器组件、快回摆臂机构、滑动执行导轨等全部零件的尺寸匹配与装配约束搭建。建模过程中对齿轮的齿形参数、轴肩定位尺寸、轴承安装位、摆臂铰接点位置、滑块导向间隙均做了精准还原，保证虚拟装配后各运动副无干涉，可完整模拟真实机构的运动状态。渲染阶段采用金属哑光材质模拟机架钢板的加工质感，对传动齿轮赋予调质钢材质，通过细微的表面粗糙度纹理表现机加工零件的真实触感，摆臂与滑动工作台部分做了表面氧化处理的质感区分，紧固件采用标准镀锌件材质效果，整体渲染光影柔和，清晰展现机构的层级装配关系与内部传动路径。结构设计上采用坞站类型离合器实现高低速档位的平滑切换，手动输入轴通过锥齿轮组改变传动方向，经多级滑移齿轮传递不同转速比的动力，最终将旋转运动转化为执行端的快速返回往复运动，可在工作行程保持低速稳定进给、回程阶段快速复位以提升作业效率。设计思路围绕手动操作的便捷性与传动可靠性展开，将离合器操作手柄布置在机架侧方易操作位置，齿轮排布兼顾传动比分配与结构紧凑性，支撑板上的安装孔位预留了足够的装配调试余量，滑动导轨采用光轴导向搭配限位结构保证往复运动的直线精度，整体结构可作为教学演示模型或小型专用设备的执行机构原型，完整展现了经典快回机构与手动变速齿轮组结合的设计逻辑，各零件的建模精度可直接用于工程出图、运动仿真验证或3D打印实物制作。
