CarrLane快锁式定位销柱三维结构

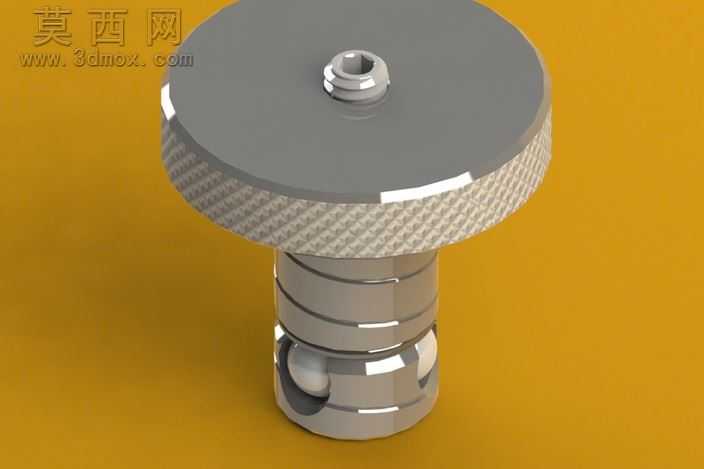

本作品为CarrLane品牌快锁式定位销柱的三维建模作品，建模过程严格遵循工业级紧固件的实际尺寸规范与功能逻辑，完整还原了该类工装定位零件的全部结构细节。建模阶段以回转体特征为基础搭建主体框架，首先完成顶部大直径操作盘的结构构建，操作盘侧壁设计有网纹滚花结构，建模时通过纹理阵列与凹凸特征匹配真实滚花的触感与视觉效果，顶部中心预留内六角驱动孔，可适配标准内六角扳手进行辅助锁紧操作，孔位的倒角、深度参数完全符合工业紧固件的通用公差标准。操作盘下方为阶梯式柱身结构，柱身设计有多道环形凹槽，用于装配内置弹性锁紧组件，柱身下部为钢珠锁紧工位，周向均匀分布三个钢珠安装孔，建模时精准还原了钢珠与孔位的配合间隙，内置的弹簧顶推结构也做了完整的内部装配还原，可直观展示锁紧状态下钢珠外凸卡紧、解锁状态下钢珠内收松脱的动作逻辑。材质渲染阶段针对零件不同部位做了差异化材质处理：顶部操作盘与主体柱身采用哑光镀铬金属材质，调整金属粗糙度参数模拟真实五金零件的磨砂金属质感，滚花部位通过纹理贴图叠加凹凸通道，还原滚花加工后的细微粗糙触感；内置钢珠采用高抛光不锈钢材质，设置高反射率与低粗糙度参数，突出钢珠表面的镜面反光效果；内置弹簧采用弹簧钢材质，调整金属色泽与细微氧化质感，区分于主体镀铬层的亮银色。渲染场景采用暖黄色纯色背景，搭配三点布光方案，主光从侧上方打亮零件主体轮廓，辅光补全暗部细节避免结构死黑，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰展现零件的每一处结构细节，包括滚花的纹理走向、柱身的环形槽倒角、钢珠与孔位的配合间隙。该零件作为工装夹具领域常用的快锁定位元件，建模时充分考虑了其实际使用场景的功能需求，所有结构特征均服务于快速锁紧、精准定位的核心功能，没有冗余的装饰性结构，完整还原了工业五金零件简洁实用、精度优先的设计特点，可用于工装夹具方案展示、机械结构教学、非标设备设计参考等场景。
