在中小功率工频电源变压器的结构设计环节,金属板构件是衔接磁芯绕组、安装基座与外围防护壳体的核心结构件,这类构件的设计合理性直接决定变压器整机的抗振性能、装配效率与长期运行的结构可靠性,绝非简单的钣金下料折弯就能满足使用要求。日常做变压器结构迭代时,这类金属板件往往是最容易被忽略的细节,很多初入行的设计人员习惯直接调用通用钣金件库的标准件,忽略了不同功率、不同安装场景下变压器的结构受力差异,最后往往出现装配干涉、长期运行后构件变形导致绕组移位、接地点接触不良等问题。
从实际应用场景来看,这类金属板件主要适配桌面级工业控制电源、小型通讯设备供电模块、低压配电终端的电源变压器单元,这类应用场景下变压器往往不会单独设置厚重的金属安装框架,而是依靠这类集成式金属板件同时完成绕组限位、基座固定、接地导通、外围护板衔接的多重功能。比如在工业PLC控制柜内的安装场景,柜内布线密度高、周边设备运行带来的持续振动频率多在10-50Hz区间,金属板件的折弯角度、翻边高度、安装孔位的同轴度,都会直接影响变压器在长期振动环境下的结构稳定性,一旦出现固定螺栓松动、板件形变挤压绕组绝缘层,就可能引发绝缘击穿、供电中断等故障。

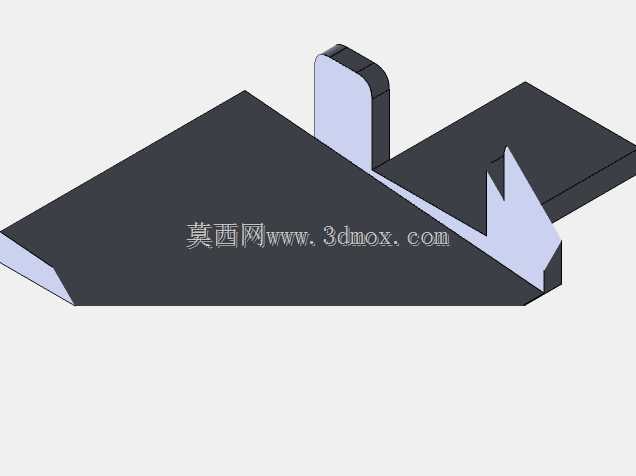

从功能特性上看,这款金属板件采用一体化折弯成型结构,没有额外的焊接拼接点位,避免了焊接应力带来的板件形变问题,也消除了焊接位置锈蚀、导电性能下降的隐患。板件主体的大平面区域作为变压器磁芯与绕组的承载基面,平面度控制在0.1mm/100mm范围内,能够保证磁芯安装时与基面完全贴合,避免磁芯安装倾斜带来的磁隙偏差,减少变压器空载损耗。向上翻折的两个立边结构,其中一侧带圆弧过渡的高立边主要起到绕组径向限位作用,翻边的圆弧半径与绕组外层绝缘包裹的弯曲半径匹配,不会出现尖锐边角割破绝缘层的问题;另一侧带缺口的斜向翻边,主要用于衔接变压器的外围绝缘护罩,缺口结构刚好对应护罩的定位卡扣,装配时不需要额外打胶或者增加紧固件,就能实现护罩的快速卡接固定,能有效提升整机装配的效率。
设计思路上,这款构件完全遵循从生产到装配的全链路DFM原则,首先是下料环节,板件的展开轮廓没有复杂的异形曲线,所有折弯边的工艺缺口都按照常规数控折弯机的加工要求设置,不需要开发特殊的冲压模具,用普通数控冲床或者激光切割机就能完成下料,折弯工序只需要三次定位就能完成全部折弯成型,单工件加工耗时不超过30秒,适合批量生产。其次是安装边界的考量,板件底部的安装孔位采用长圆孔设计,能够适配安装基座上±0.5mm的孔位加工误差,降低对基座加工精度的要求;板件整体的外轮廓尺寸严格控制在对应功率变压器的安装边界内,所有翻边的高度都不超过变压器绕组的最高点位,不会超出变压器整机的安装轮廓,避免在柜内安装时和周边的布线槽、其他电气元件产生干涉。另外板件的接地点位设置在侧边立边的平面区域,采用压铆螺母的方式预留接地接线位,不需要在承载基面打孔,避免基面打孔带来的平面度下降问题,也能保证接地连接的接触面积满足电气安全规范要求。
从实际选型适配的角度,这类金属板件的材质通常选用1.2mm厚的冷轧镀锌钢板,表面不需要额外做喷涂处理,镀锌层本身就能满足常规工业环境下的防锈要求,同时板材的导电性能能够保证接地回路的导通可靠性。如果是应用在潮湿、有盐雾的户外场景,只需要更换为同厚度的304不锈钢板材,不需要调整折弯参数和孔位尺寸,就能直接适配不同的使用环境。在做结构验证的时候,需要重点关注折弯位置的应力集中情况,这款板件的所有折弯内角都设置了R0.5的圆角过渡,避免折弯处出现微裂纹,在长期受振的情况下不会出现断裂问题。另外板件上和绕组接触的位置,都预留了0.2mm的绝缘垫片粘贴槽位,装配时粘贴绝缘青稞纸就能实现金属板件与绕组之间的可靠绝缘,避免出现绕组匝间短路的隐患。
