带安装底座的摇臂式铰接支撑结构件

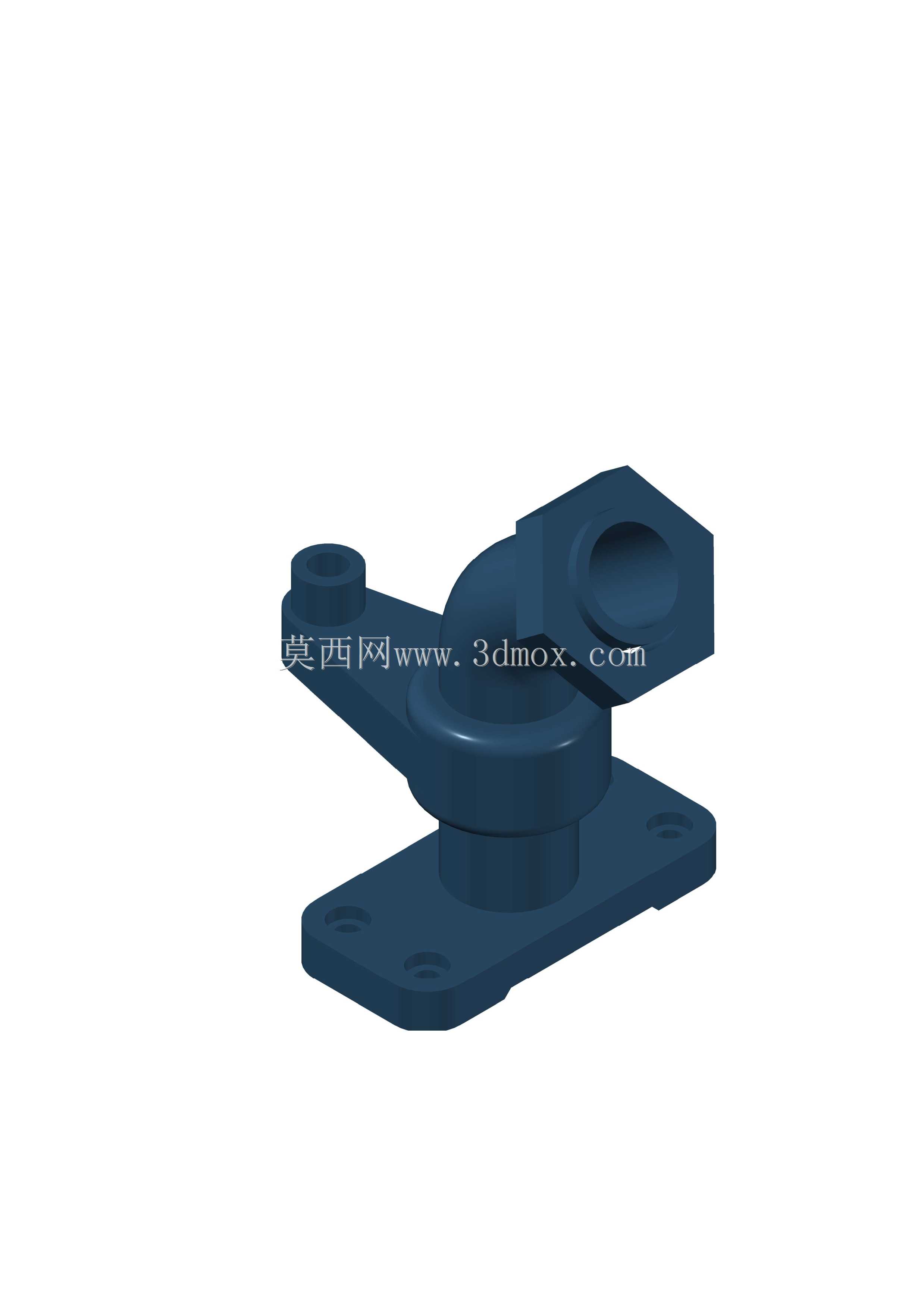

在中小型机电设备、工装夹具以及轻工输送线的辅助定位机构中，这类带安装底座的摇臂式铰接支撑结构件有着非常广泛的落地场景，很多一线结构工程师在做非标设备改型时，经常会遇到需要在有限安装空间内实现小角度摆动支撑的需求，这类构件恰好能匹配这类场景的核心要求。从实际功能来看，该结构件主要承担两个核心作用：一是通过底部的安装法兰板实现与设备基座的刚性固定，二是通过上部的铰接孔位与摇臂端的连接柱，实现配套执行件的小范围角度摆动，同时承担径向与轴向的复合载荷，避免支撑部位出现应力集中导致的形变。

设计这类构件的时候，首先要考虑的是安装边界的适配性，底部法兰板采用了对称式的长圆孔安装位设计，这种设计并非随意选择，而是考虑到现场安装时的装配公差补偿，不需要在基座加工时做到极高的孔位精度，就能顺利完成安装固定，降低现场装配的难度。底座与上部铰接主体之间采用了圆弧过渡的加强结构，没有采用生硬的直角连接，这是因为在反复承受摆动载荷的工况下，直角连接处很容易出现应力集中，长期运行会产生疲劳裂纹，圆弧过渡能够将载荷均匀分散到底座的整个受力面上，提升构件的整体疲劳强度。

上部的铰接主体采用了贯通式的轴孔设计，孔位内部预留了足够的轴承安装间隙，能够适配标准规格的滑动轴承或者滚针轴承，不需要额外加工衬套位就能直接装配，减少二次加工的工序。摇臂端的连接柱采用了同轴度较高的凸台设计，与摇臂上的安装孔配合时，能够保证摆动过程中不会出现径向窜动，连接柱的高度经过了精确计算，既能够保证配套连接件的安装空间，又不会因为过长导致受力时产生弯矩形变。侧面的定位凸台是为了安装限位块预留的结构，当摇臂摆动到设定极限角度时，限位块会与凸台接触，避免摆动超程损坏配套的执行元件。

从外形尺寸的适配角度来看，整个构件的整体高度控制在较低的区间，不会占用过多的设备上部空间，适合安装在设备内部空间紧凑的位置，底座的宽度与长度比例经过优化，在保证安装稳定性的前提下，尽可能缩小了底座的投影面积，避免与周边的管线、其他结构件产生干涉。构件的所有棱边都做了小尺寸的倒角处理，一方面是为了去除加工过程中产生的毛刺，避免装配时划伤操作人员，另一方面也能够减少热处理过程中出现的应力集中点，提升构件的整体强度。

在实际选型应用时，需要注意该构件的适用载荷范围，它更适合中等载荷下的摆动支撑场景，比如轻工设备上的压头摆动支撑、输送线上的挡料机构铰接座、工装夹具上的压紧臂支撑座等，如果是重载冲击的工况，则需要进一步加大铰接轴的直径以及底座的厚度。建模过程中，所有的配合尺寸都按照基孔制的公差要求进行了预留，安装孔的位置度、铰接孔的同轴度都符合通用机械零部件的加工精度要求，不需要额外调整就能直接导出工程图用于生产加工。整个结构没有多余的冗余设计，每一处结构都对应实际的功能需求，没有为了造型添加无意义的结构，完全从工程实用的角度出发完成结构设计，能够直接适配多数常规的小角度摆动支撑场景，减少工程师从零开始建模的时间成本。
