MJB160SB4同步发电机三维结构设计

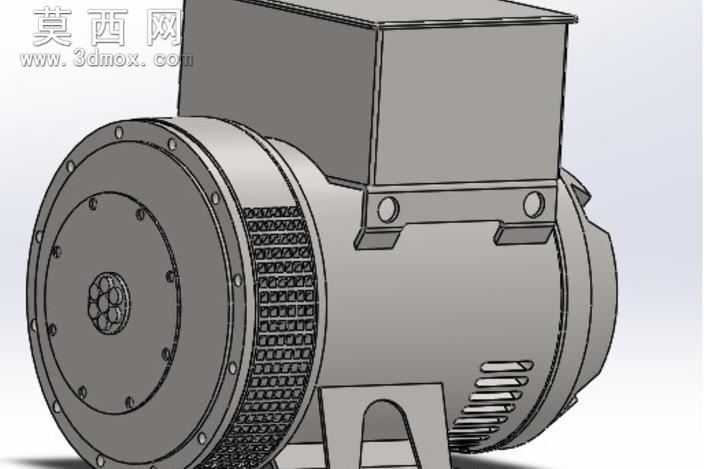

本模型为MJB160SB4同步发电机的三维结构设计成果，建模过程严格遵循Motori SpA公司该型号发电机的实际尺寸比例与结构特征，依托三维建模软件完成全参数化构建，完整还原了该款同步发电机的全部核心结构部件。模型整体采用1:1等比例还原，首先完成主体机壳的建模：机壳部分包含前端法兰端盖、中部带散热格栅的筒状壳体、顶部方形接线盒以及底部支撑脚结构，前端法兰端盖预留了均匀分布的安装螺栓孔，中心位置还原了与动力输入端对接的连接结构，端盖表面的螺栓凸台、定位凹槽均做了精细化处理，保证装配结构的准确性；中部筒状壳体侧面设计有阵列排布的横向散热格栅与通风槽，还原了真机的散热结构特征，格栅的间距、开槽深度均参考真机参数设置，保证结构还原度；顶部接线盒采用独立模块化建模，还原了接线盒的安装支座、盒体轮廓以及固定螺栓点位，接线盒与机壳的连接支架做了圆角过渡处理，符合实际产品的工艺特征；底部支撑脚设计为带安装孔的鞍式结构，支撑脚与机壳的连接部位做了加强筋处理，还原了真机的承重结构设计。建模过程中对各部件的装配关系做了严谨的约束设置，端盖与筒体的同轴度、接线盒的安装定位、支撑脚的对称度均符合机械设计规范，所有部件的拼接缝隙、配合面均做了贴合处理，不存在结构干涉问题。材质渲染阶段，针对不同部件匹配了对应的工业材质：机壳整体采用铸铁哑光金属材质，还原发电机壳体的铸造成品质感，散热格栅部位做了轻微的做旧质感处理，模拟工业设备的实际使用质感；前端连接法兰部位做了金属切削面的质感区分，还原机加工面的细腻金属光泽；接线盒表面匹配了与机壳一致的铸铁材质，固定螺栓部位采用镀锌亮面金属材质，突出紧固件的视觉特征。模型完整呈现了该款同步发电机的外部结构特征，可用于发电设备结构教学、机电产品展示、动力系统配套装配模拟等场景，建模过程中对工业产品的细节还原、结构合理性做了充分考量，既保证了外观的高度还原，也确保了各结构部件的尺寸逻辑符合机械设计要求，能够直观展现该型号同步发电机的整体构造与设计特点。
