弯角式双安装座连通支撑结构件

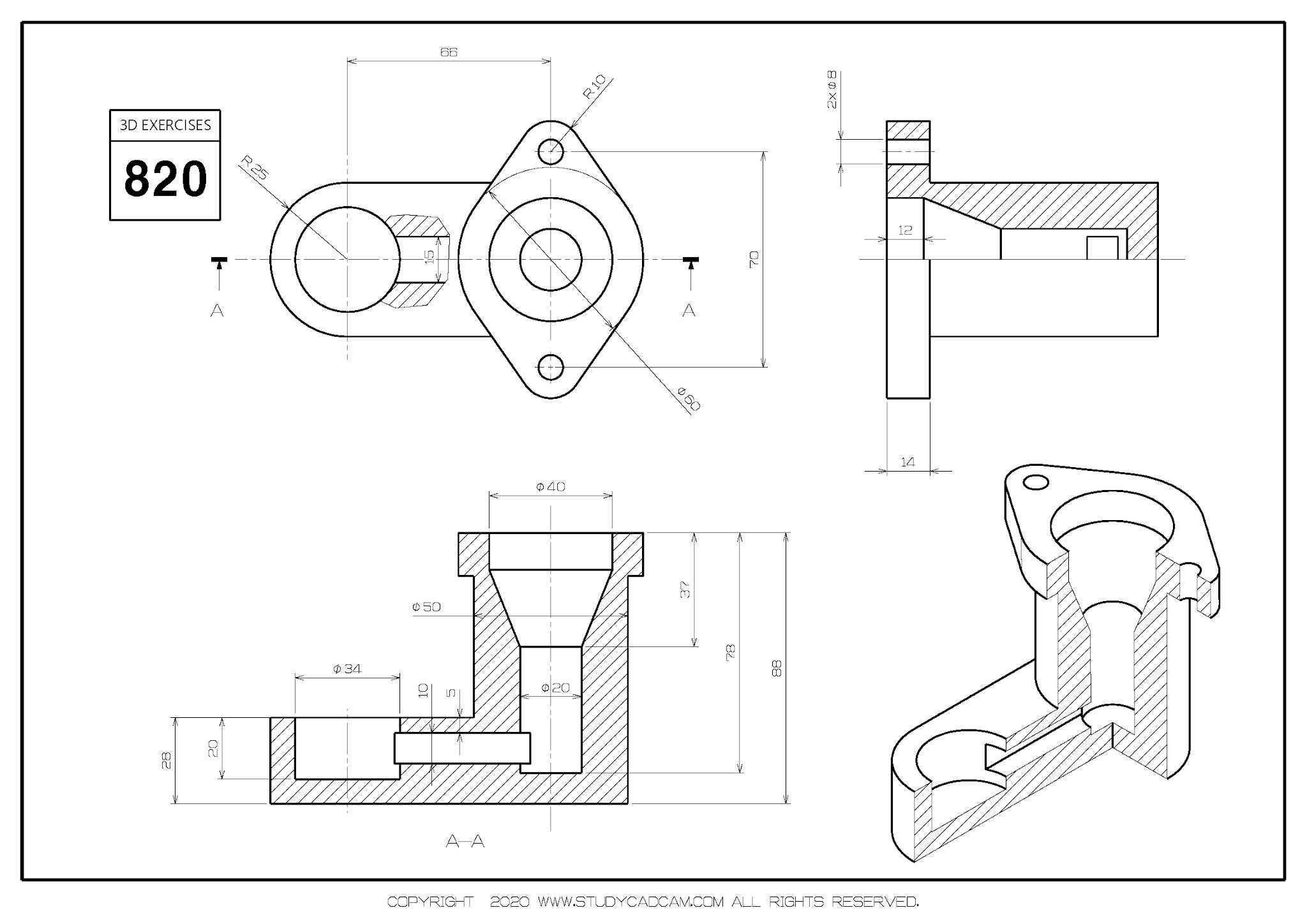

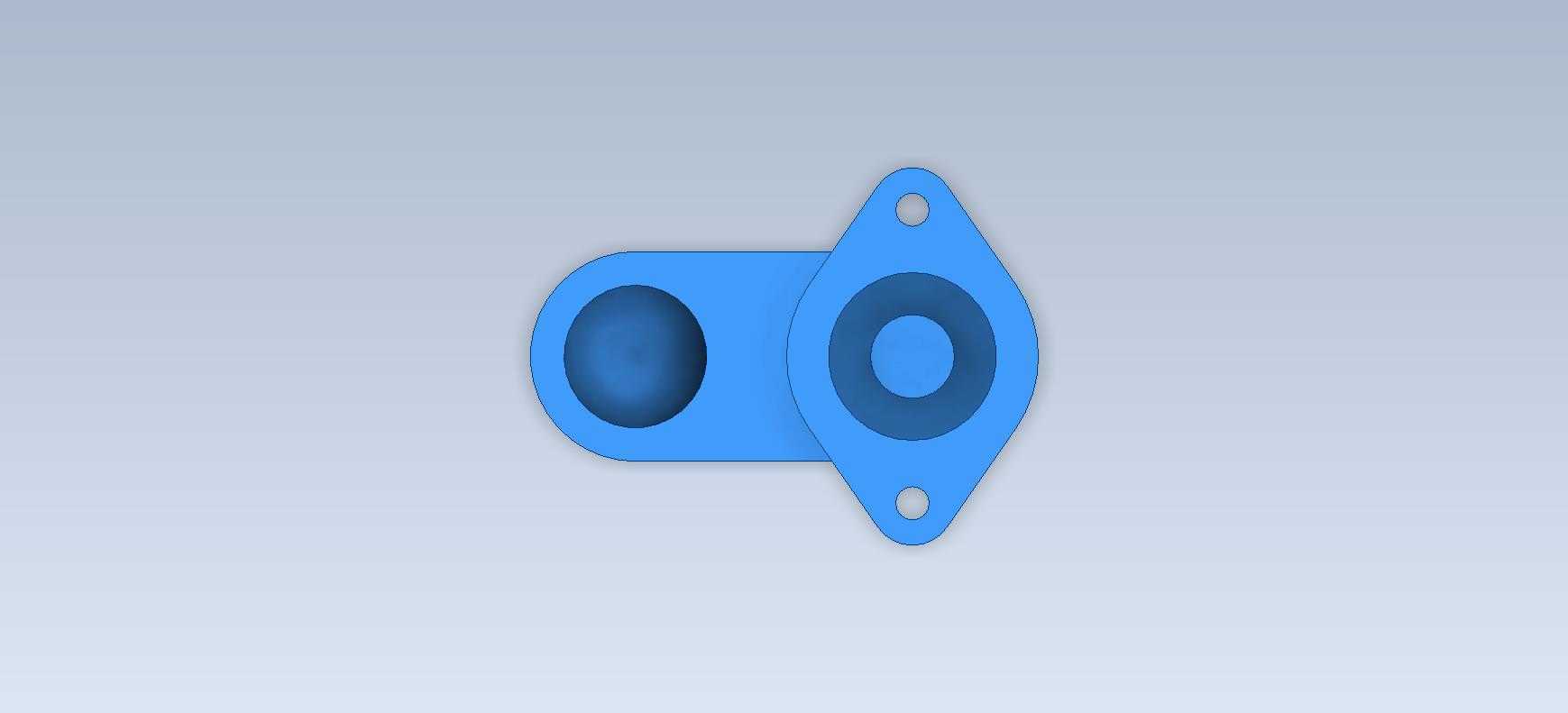

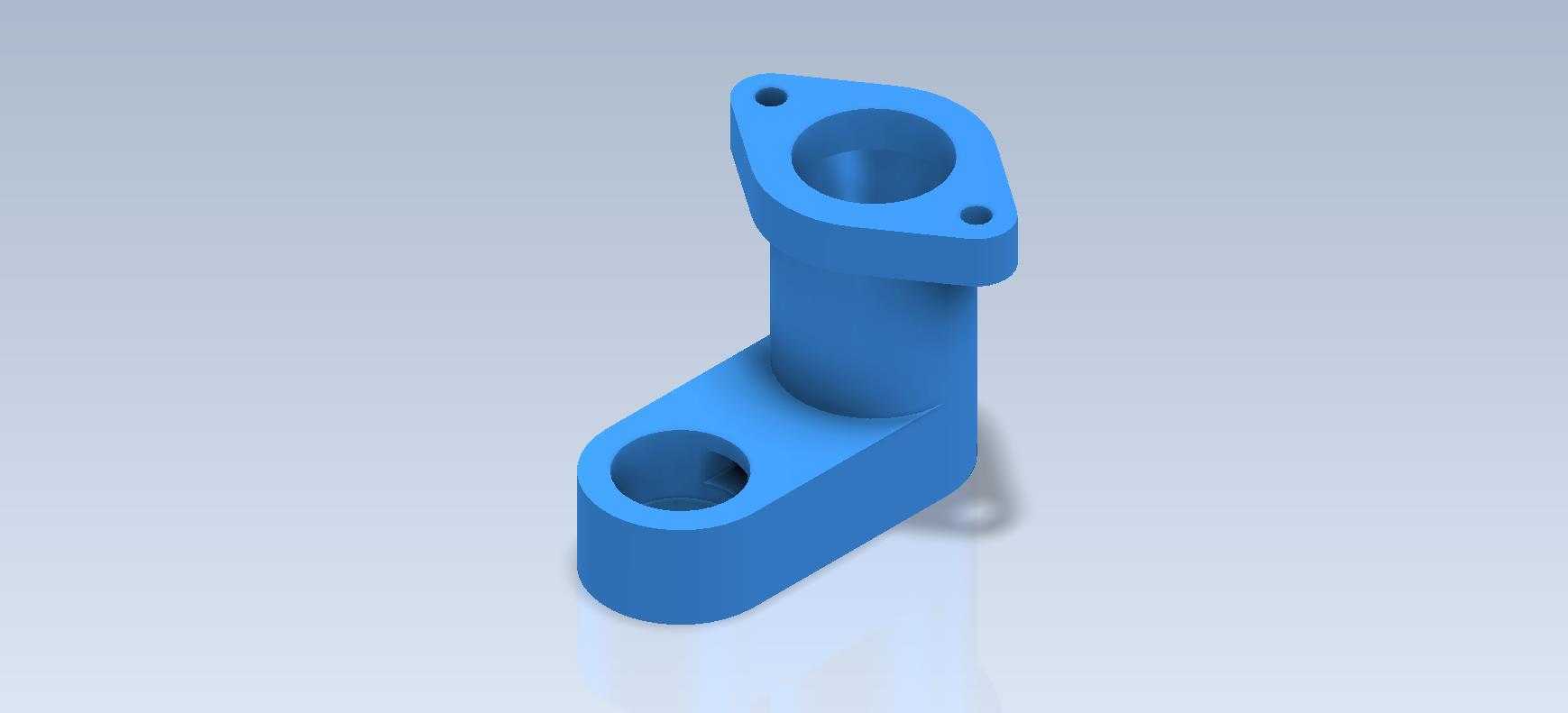

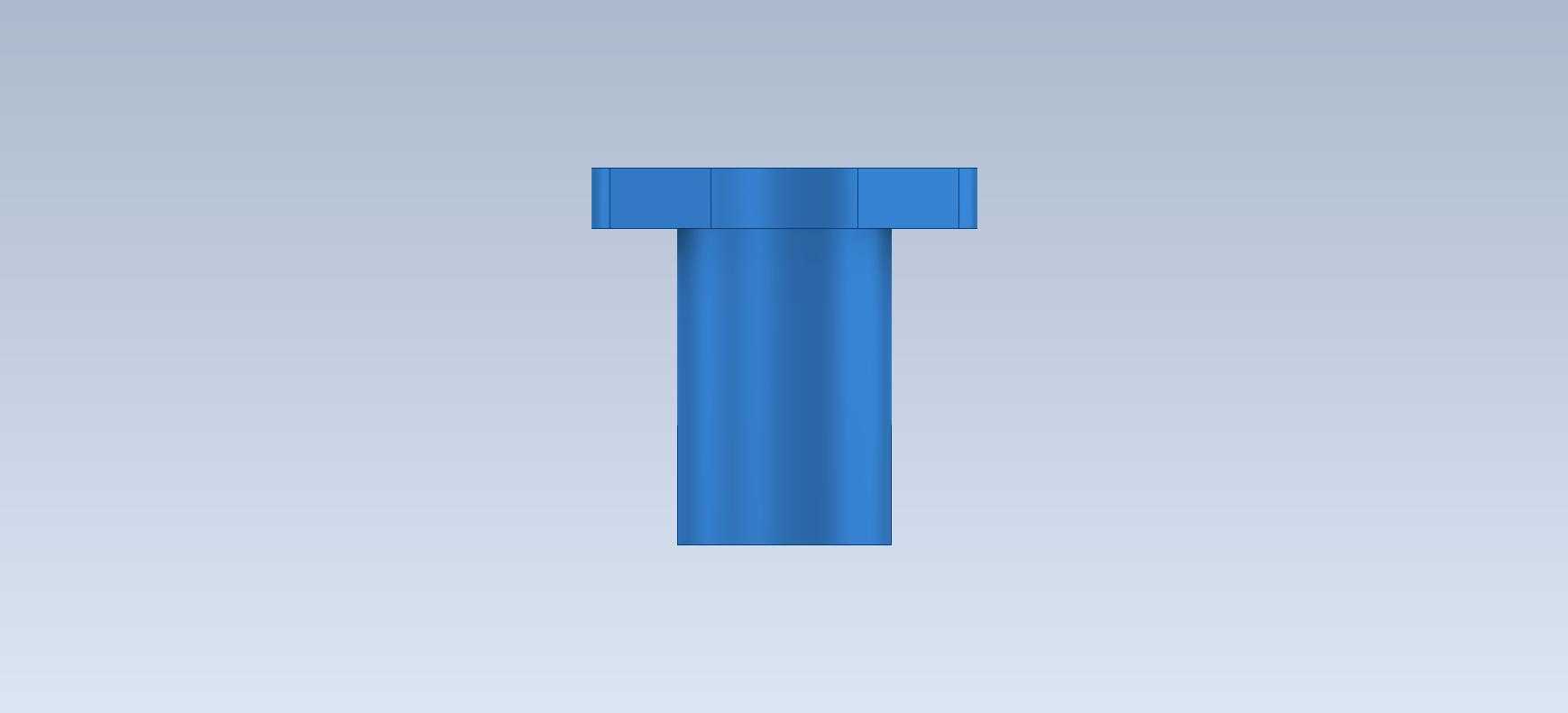

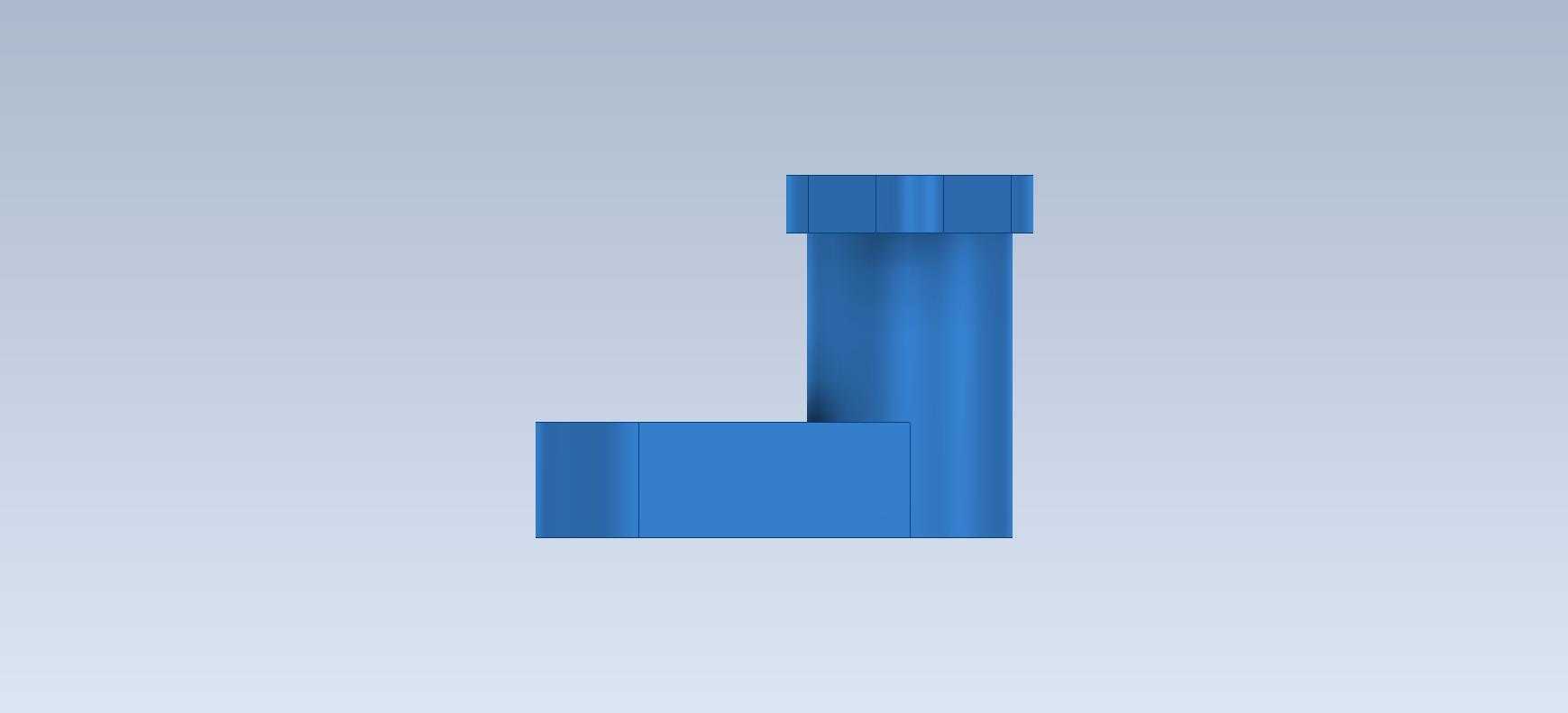

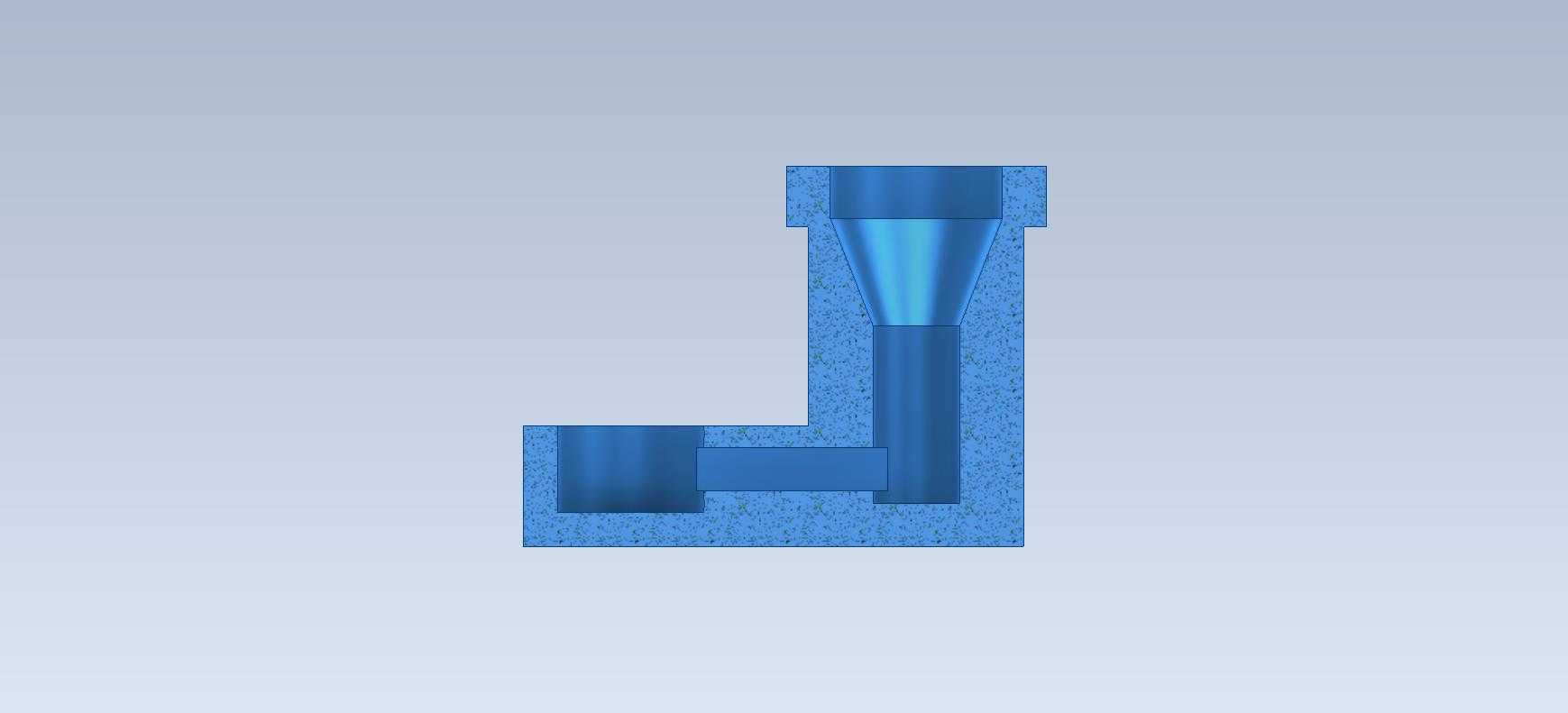

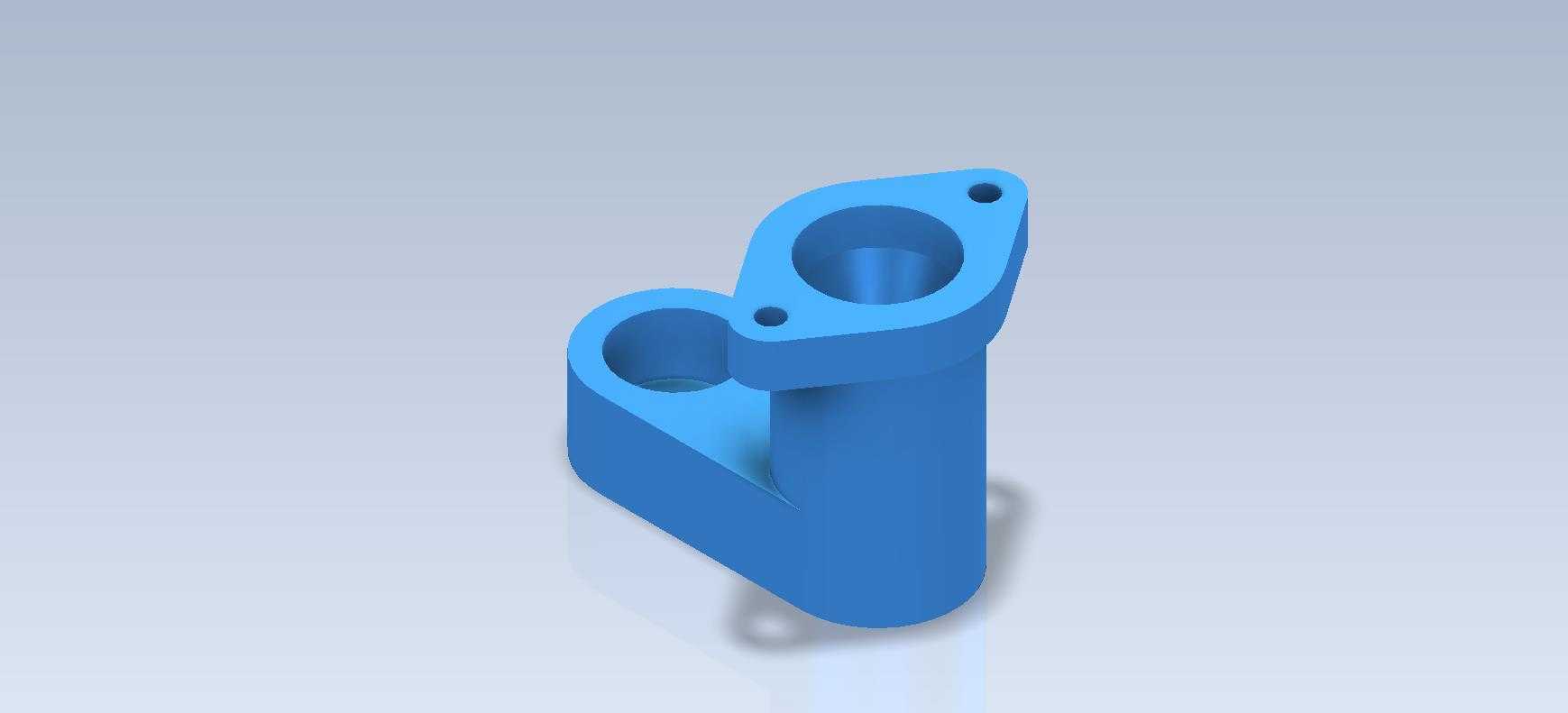

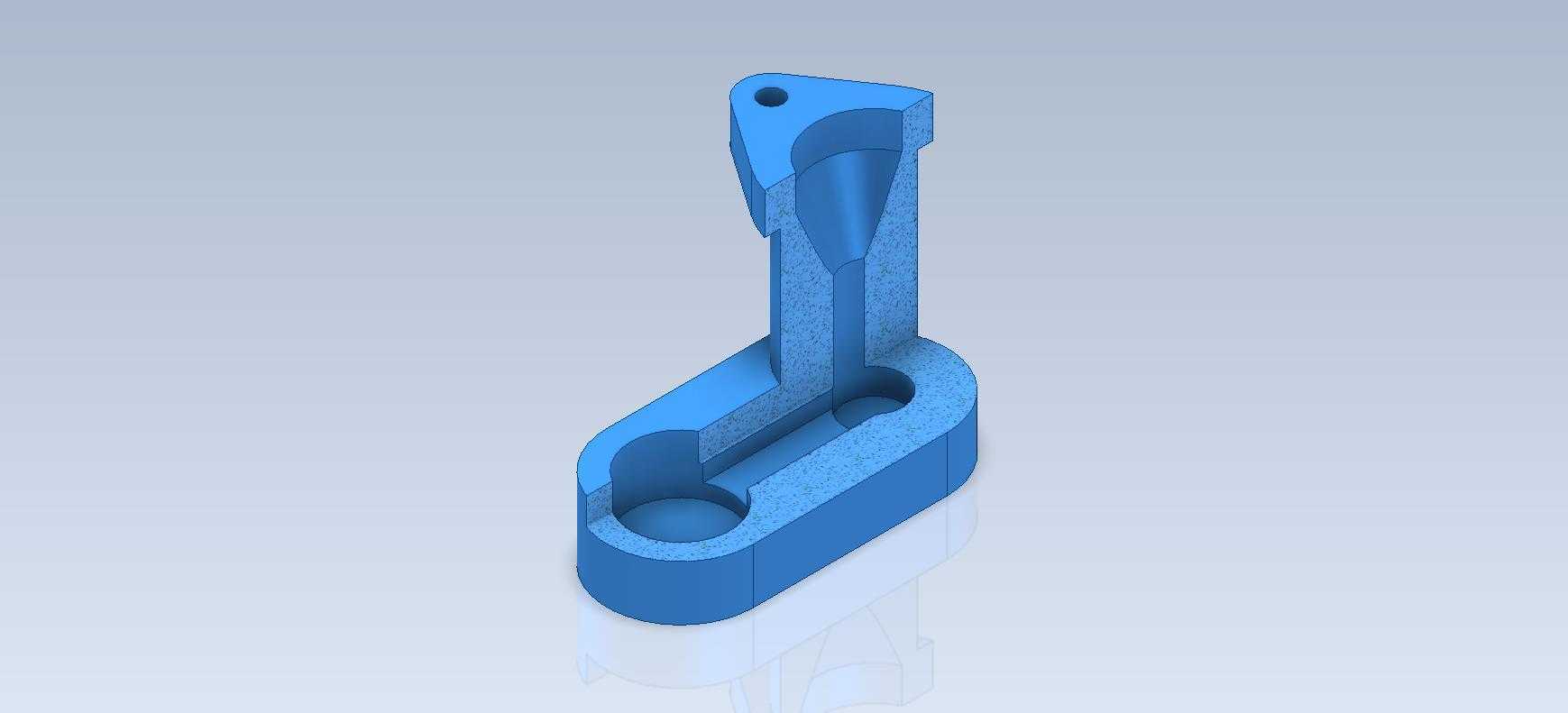

这类弯角式双安装座连通支撑结构，在轻工自动化生产线、小型流体输送回路、低压气动控制单元里的应用十分普遍，很多时候它承担的不是单一的支撑功能，而是同时兼顾流道转接、部件定位、载荷分散三个核心作用。从结构本身来看，整体采用L型弯折的一体化成型思路，竖直段为等径圆柱腔体，上端带菱形法兰安装面，两个安装孔对称分布在法兰对角位置，孔位公差按照常规机械装配的H7级精度预留，既可以通过螺栓锁紧对接上方的管路接头或者传感元件，也能保证对接面的平面度满足密封要求，避免气液介质输送过程中出现渗漏。下端的水平安装座为长圆形结构，端部同样设置同轴的通孔腔体，和竖直段的内部腔体完全连通，相当于把两个垂直方向的接口整合在同一个零件上，省去了额外采购直角转接头的成本，也减少了管路连接的泄漏点。

在实际设备布局里，这类零件经常用在安装空间局促的转角位置，比如小型桌面型点胶设备的气路转接处，或者实验室小型流体实验台的管路固定位，它的水平安装座可以通过螺栓固定在设备基板或者型材架上，安装孔的位置预留了足够的扳手操作空间，不需要特殊工装就能完成装配。竖直段的高度是根据相邻部件的避让距离设计的，刚好能让上方对接的元件避开下方的走线或者其他运动部件，不会出现运动干涉。腔体的内壁粗糙度按照Ra1.6的要求设计，对于低压气动回路或者常温液体输送来说，这个粗糙度足够降低介质流动的阻力，也不容易残留杂质造成管路堵塞。

设计这类零件的时候，首先要考虑的是安装边界的限制，水平安装座的长度不能超出设备预留的安装面范围，宽度要匹配常用的M4或者M5螺栓的安装间距，竖直段的外径要保证在腔体壁厚满足强度要求的前提下，尽可能缩小占用空间，毕竟很多小型设备的内部布局十分紧凑，多余的结构尺寸都会挤占其他元件的安装位置。两个安装面的垂直度是关键形位公差，要是竖直段和水平安装座的垂直度超差，上方对接的元件就会出现倾斜，轻则影响管路对接的同轴度造成密封失效，重则会让相邻运动部件出现刮擦。零件的边角位置都做了R2的圆角过渡，一方面是为了避免加工和装配过程中尖锐边角划伤操作人员，另一方面也能减少应力集中，在承受管路振动或者轻微侧向载荷的时候，不会在弯折位置出现应力断裂。

从载荷承受的角度来说，这类结构件不需要承受大吨位的静载荷，主要应对的是设备运行过程中管路带来的轻微振动，还有介质流动时产生的小幅脉冲压力，所以壁厚设计在3mm左右就完全满足强度要求，既不会因为壁厚过大造成材料浪费，也不会因为壁厚不足在长期使用后出现变形。安装孔的位置都做了沉孔设计，螺栓锁紧之后头部不会突出安装面，保证安装面和设备基板完全贴合，不会出现安装倾斜的问题。上端法兰的对接面做了0.5mm的凸台设计，对接的时候可以配合密封圈实现端面密封，不需要额外加工密封槽，降低了加工难度，也能满足常规低压工况的密封需求。

在实际选型替换的时候，只需要核对两个接口的通径尺寸、安装孔的中心距、整体的高度和水平段长度，就能直接替换同类型的转接支撑件，不需要对原有设备的安装位做修改。这类一体化的结构相比采用多个零件拼接的转接方案，整体刚性更好，长期使用不会因为拼接位置松动出现位置偏移，维护的时候只需要检查螺栓的锁紧力和密封件的老化情况即可，日常维护成本很低。对于三维建模从业者来说，绘制这类零件的时候要重点关注两个腔体的同轴度、安装面的形位公差预留，还有边角过渡的处理，不能只做外形的堆砌，要结合实际装配的需求预留足够的操作空间和公差余量，不然建出来的模型看着外形正确，实际加工出来根本没法装配使用。
