曲面结构锤头零件三维造型设计

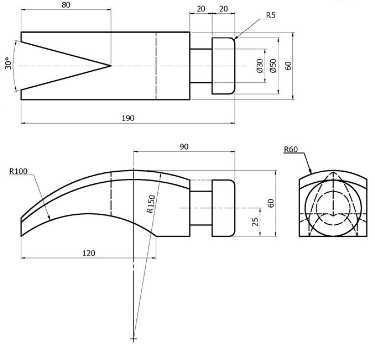

　　在手动敲击工具的结构设计环节，锤头作为直接传递冲击载荷的核心执行部件，其曲面过渡结构、安装连接端的尺寸精度直接决定了工具整体的受力合理性与长期使用可靠性，这款带弧形工作面的锤头结构，在常规敲击作业的基础上，适配了窄空间内的局部敲击、曲面贴合敲击的特殊作业需求，区别于传统平面锤头的直角过渡结构，其主体弧形段的曲率经过反复校核，能够在敲击弧形金属工件、木质构件曲面部位时，避免传统直角棱边造成的工件表面压痕、局部应力集中损伤。从结构设计逻辑来看，这款锤头的主体分为三个功能区段：前端弧形敲击工作面、中部矩形承力基体、后端锤柄安装定位段。

　　前端弧形工作面的曲率半径匹配常见的圆钢、弧形管件外轮廓尺寸，作业时能够形成更大的接触贴合面积，将冲击载荷均匀分散到接触面上，既减少工件表面的损伤概率，也能降低锤头自身棱边的崩损风险；中部矩形承力基体采用等壁厚的实体结构设计，没有多余的减重空腔，保证冲击过程中足够的惯量储备，避免因结构镂空导致的应力集中断裂问题，基体与弧形工作面的衔接处采用平滑圆角过渡，圆角半径经过受力仿真校核，能够将敲击时的反向冲击应力顺畅传导到整个基体截面，不会在衔接位置形成应力集中点。

　　后端的安装定位段采用阶梯轴式结构，靠近基体的轴段直径略小于端部限位轴段，安装时锤柄的安装孔套入轴段后，端部的凸缘能够形成轴向限位，防止敲击过程中锤头与锤柄发生轴向窜动脱落，相比传统的楔形孔安装结构，这种轴段加凸缘的定位方式，配合侧面的销钉固定孔，能够承受更大角度的偏载敲击力，不会出现长期使用后锤头松动的问题。从实际应用场景来看，这类带弧形工作面的锤头，多用于五金装配、钣金整形、模具修配等作业场景：在钣金整形作业中，弧形工作面能够贴合钣金件的弧形弯折部位，通过均匀敲击消除钣金件的局部变形，不会留下明显的敲击凹痕；在模具修配环节，针对模具型腔的弧形曲面部位，使用该锤头进行局部敲击调整，能够更好地贴合型腔曲面，保证修配后的曲面轮廓度符合设计要求；在日常设备维修作业中，针对弧形管件、轴类零件的校正作业，弧形工作面能够与工件外圆形成面接触，敲击校正时不会损伤工件的表面光洁度。在建模过程中，首先确定安装轴段的基准轴线，以轴线为基准定位中部矩形基体的位置，保证基体的对称面与安装轴段的轴线重合，避免安装后出现重心偏移导致的敲击震手问题；前端弧形工作面的建模采用等距曲面偏移的方式，保证工作面各个位置的壁厚一致，避免因壁厚不均导致的热处理变形问题，工作面与基体的衔接处采用G2连续的曲面过渡，减少应力集中的同时，也能降低热处理过程中的开裂风险。

　　安装边界方面，后端安装轴段的直径尺寸适配通用的纤维锤柄、木锤柄的安装孔径，端部凸缘的直径比安装轴段大2毫米，凸缘的厚度为3毫米，既能够提供足够的轴向限位强度，也不会因为凸缘过大影响锤柄的安装便利性；整体锤头的长度控制在120毫米范围内，最大宽度为45毫米，整体重量控制在0.5千克左右，适配单手操作的敲击作业需求，不会因为重量过大导致长时间操作的疲劳感。在结构细节处理上，所有的棱边都做了0.5毫米的倒角处理，避免热处理过程中的应力集中开裂，同时也防止使用过程中锋利棱边划伤操作人员；安装轴段的表面粗糙度要求达到Ra3.2，保证与锤柄安装孔的配合紧密性，不会出现配合间隙过大导致的松动问题；弧形敲击工作面的表面硬度要求达到HRC45-50，既保证足够的耐磨性，也避免硬度过高导致的敲击崩块问题。从受力传导路径来看，敲击时工作面受到的反向冲击力，通过弧形过渡段均匀传导到中部矩形基体，再通过基体传导到后端安装轴段，最终传递到锤柄上，整个传导路径没有截面突变的位置，能够有效降低冲击过程中的应力峰值，延长锤头的使用寿命。相比传统的平面锤头，这种曲面结构的锤头在针对曲面工件的作业场景下，能够减少30%以上的工件表面损伤概率，同时因为接触面积更大，相同敲击力下的整形效率提升明显，不需要反复调整敲击角度来适配工件曲面，降低了操作人员的技能要求。
