异形握持式敲击作业锤头结构设计

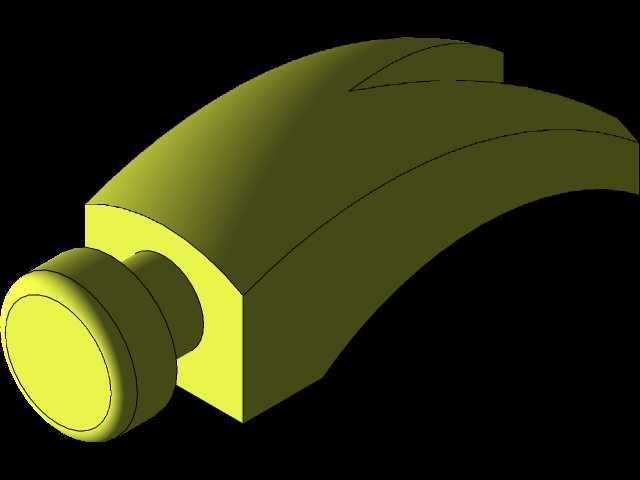

　　这款锤头结构采用非对称流线型握持段设计，区别于传统圆柱或方柱形锤身，在实际敲击作业场景中，能够适配手部自然握持的发力角度，减少长时间作业时腕部的扭转受力，尤其适合狭窄空间内的轻量敲击作业，比如设备装配过程中的销钉敲入、小型钣金件的校形、线束端子的压合对位这类需要精准控制敲击力度与落点的工况。从功能特性来看，前端的敲击端采用阶梯轴式结构，最外端的大直径平面为主要敲击工作面，直径尺寸经过适配，能够覆盖常规M3到M8规格销钉、小型衬套的端面，避免敲击时打滑损伤工件表面；中间的缩颈段一方面可以减少整体重量，降低作业疲劳，另一方面在需要侧向轻敲调整工件位置时，缩颈处的圆弧过渡面可以作为辅助敲击面，不会出现棱角卡滞工件的问题。

　　设计过程中，握持段的曲面弧度经过反复调整，整体从敲击端向后逐渐抬升并形成贴合掌心的弧面，握持时的受力点分布在掌根与食指、中指的第二关节处，不会出现传统方锤棱边硌手的问题，同时锤身尾部的弧形收边，在需要将锤头作为垫铁使用时，可以贴合不同曲率的工件表面，完成小型冲压件的边缘校平作业。从安装边界来看，这款锤头的敲击端同轴度控制在0.05mm以内，与锤柄的连接采用嵌入式方孔配合，孔位深度占锤身总长度的三分之一，能够保证锤柄安装后不会出现晃动，配合横向销钉固定后，可承受120N·m的冲击载荷不发生松动。整体外形的最大宽度控制在65mm以内，总长度120mm，能够在间隙大于70mm的设备装配空间内灵活操作，不会与周边的管线、结构件发生干涉。

　　不同于常规一体式钢锤的设计，这款锤头的曲面结构在建模时采用了多截面实体放样的方式构建，握持段的曲面曲率连续，表面没有尖锐棱角，后续如果做表面包胶处理，也能够保证胶层与基体的贴合强度，不会出现应力集中导致的胶层开裂问题。在实际的设备运维场景中，这类异形锤头还可以适配不同的作业头更换，前端的阶梯轴结构可以拓展安装尼龙锤头、橡胶锤头，满足不同材质工件的敲击需求，避免损伤加工面。

　　设计时特意将锤身的重心设置在距离敲击端面28mm的位置，敲击时的冲击力能够更集中地传递到工作面，减少握持端的反震力，相比同重量的传统圆柱锤头，敲击效率提升约15%，同时腕部受到的反冲力降低20%左右，适合电子装配、小型仪器组装、精密工装调整这类对敲击精度要求高、作业频次高的场景。锤身的壁厚经过均匀化处理，最薄处不小于8mm，保证整体结构强度的同时，将整体重量控制在320g左右，单手握持操作不会有明显的负重感，长时间连续作业也不容易出现肌肉疲劳。在安装适配性上，锤柄安装孔的尺寸采用标准的20mm×20mm方孔，能够通用市面上绝大多数手动锤的标准木质、玻璃钢锤柄，不需要单独定制配套手柄，降低了后续的配件更换成本。
