异形铰接式机械连接支座结构设计

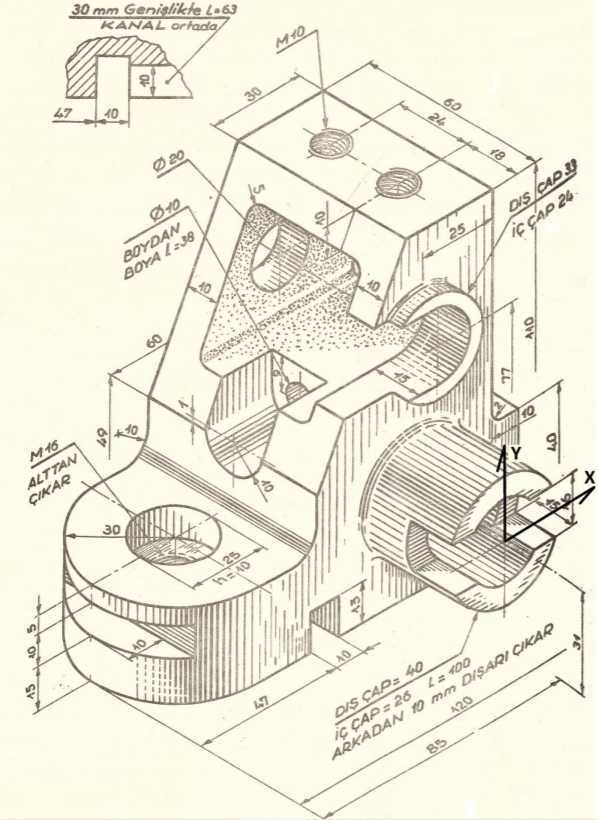

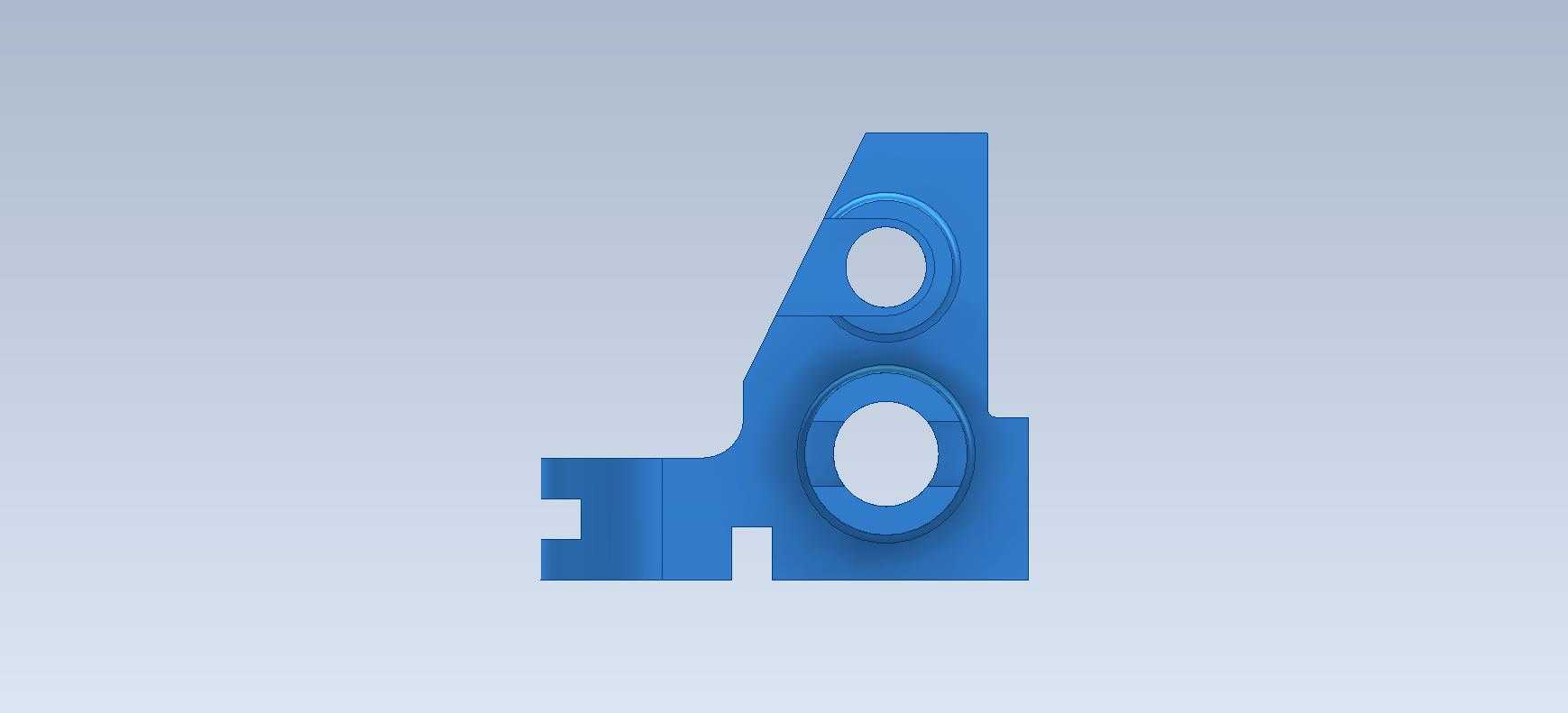

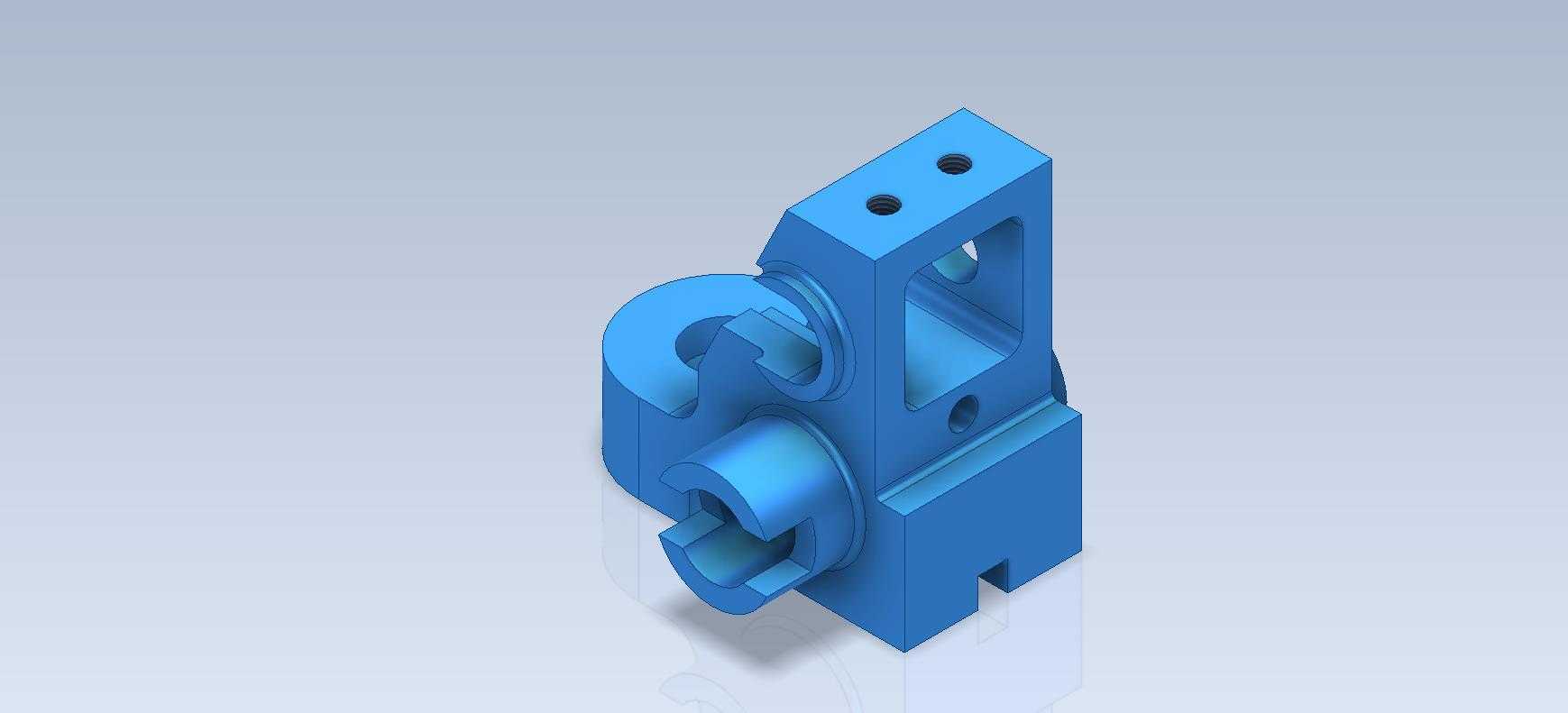

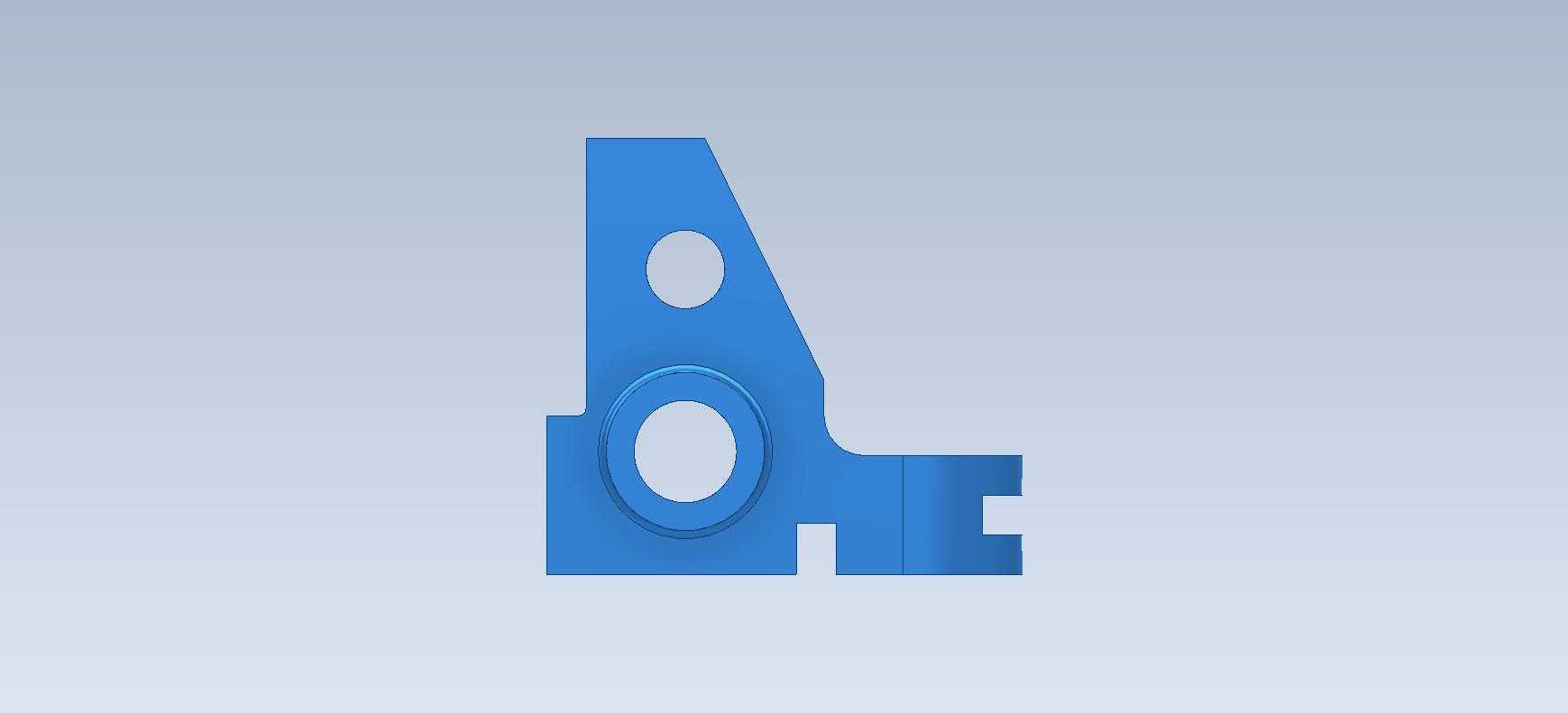

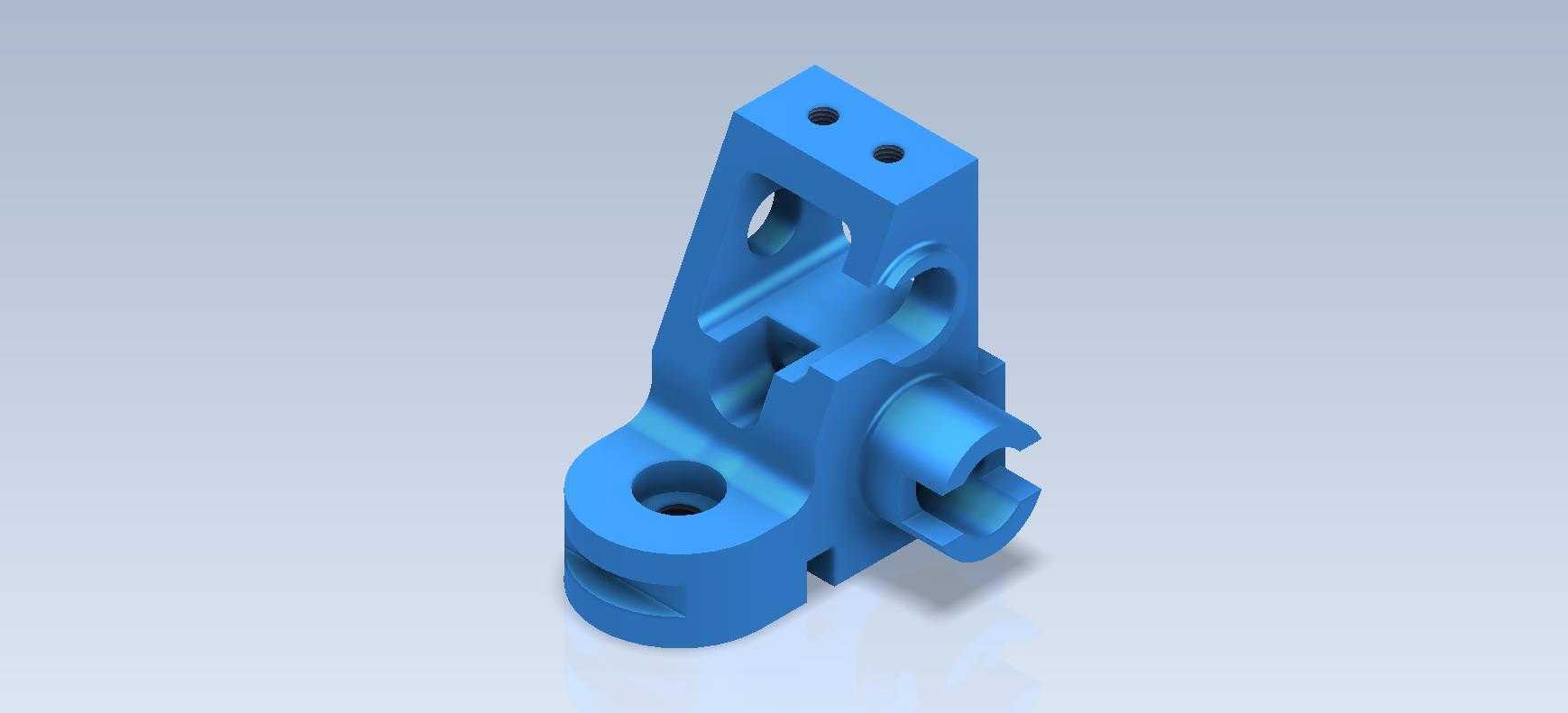

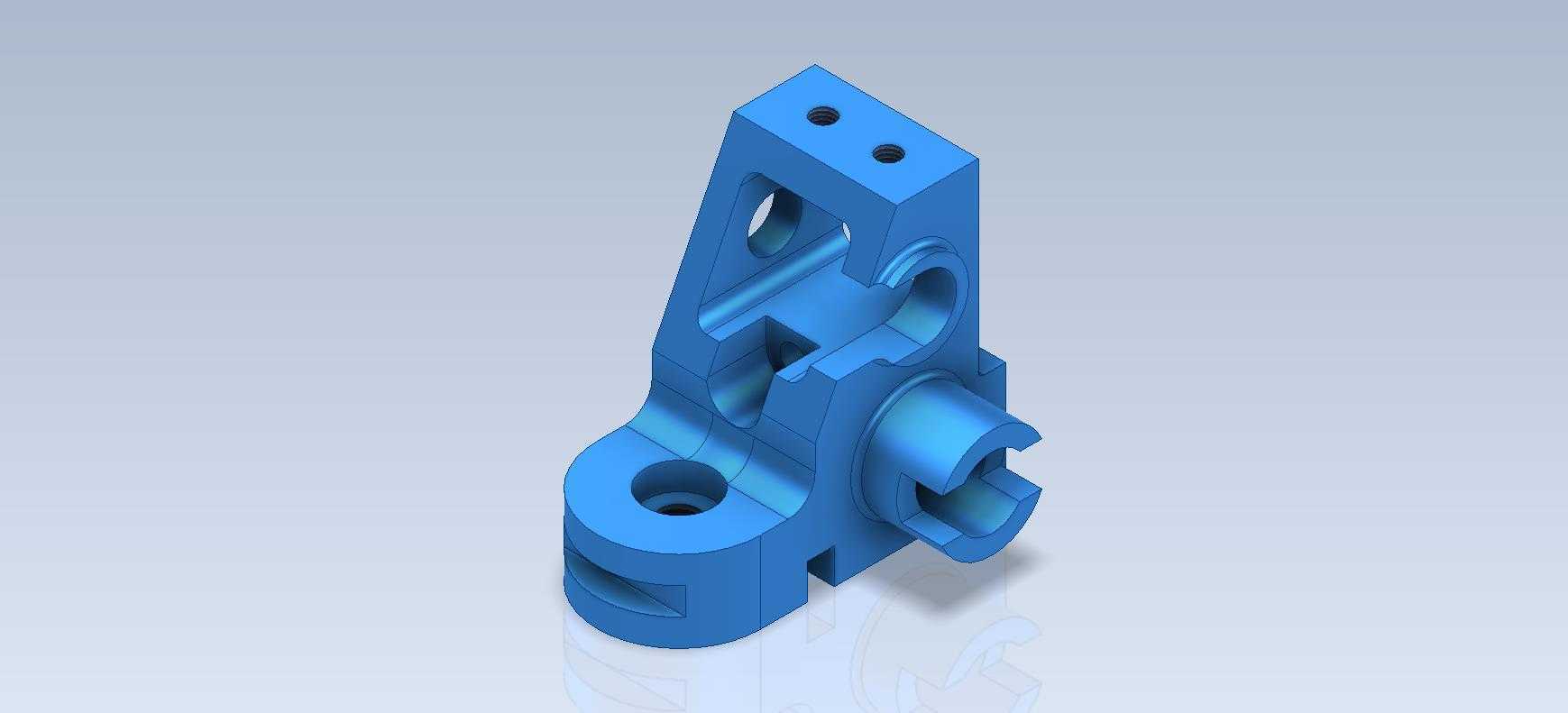

　　这类异形铰接支座多应用在中小型自动化产线的连杆传动末端、轻工设备的角度调节机构以及小型试验台的装夹定位模块中，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与小范围的轴向限位，避免传动过程中出现杆件窜动、卡滞的问题。从结构细节来看，主体采用一体化铸造成型后做机加工的工艺路线，主体立板上开设的两个同轴光孔是核心安装定位孔，孔位公差控制在H7级别，用来穿装铰接销轴，孔口做了0.5mm的45度倒角，既方便销轴装配导入，也能消除热处理后的边缘应力集中，避免长期受交变载荷时出现孔口开裂。

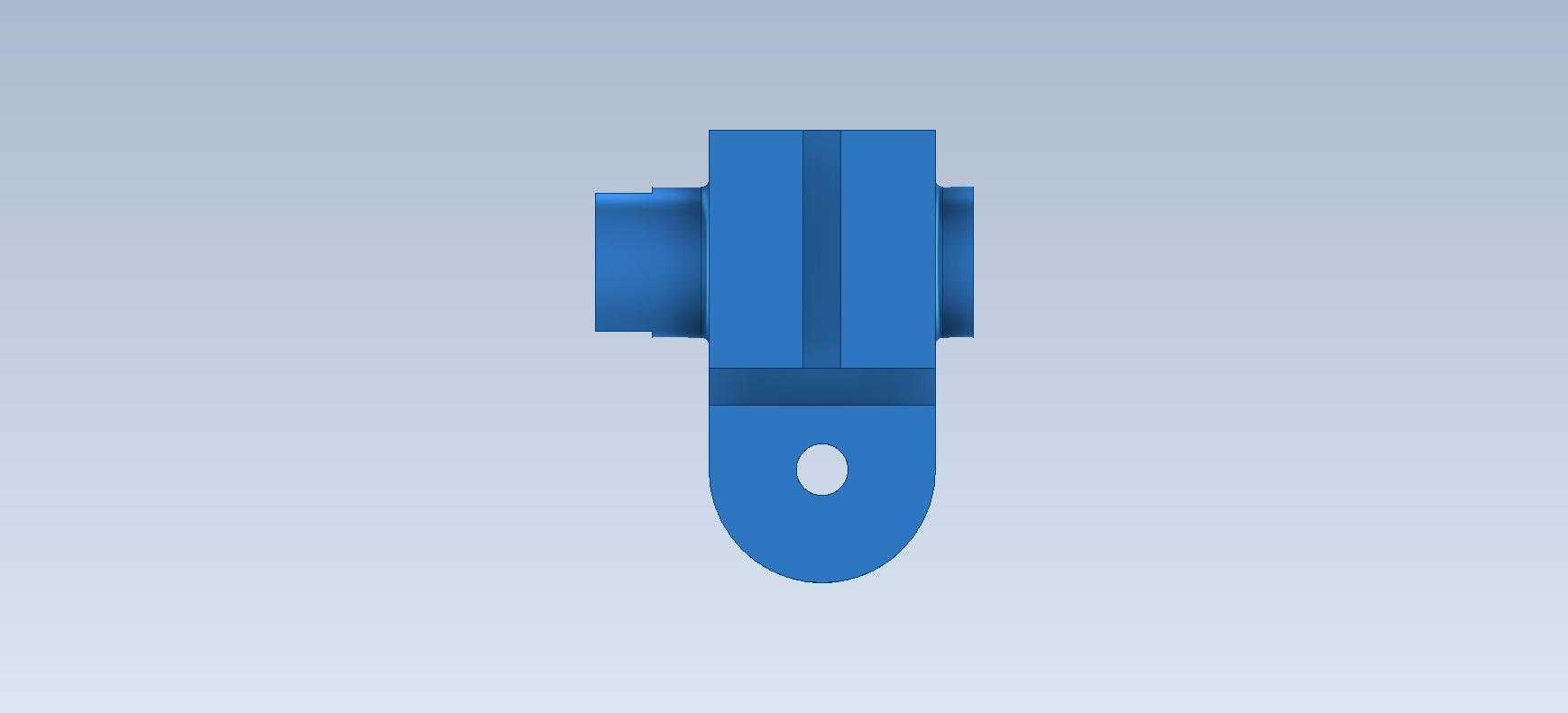

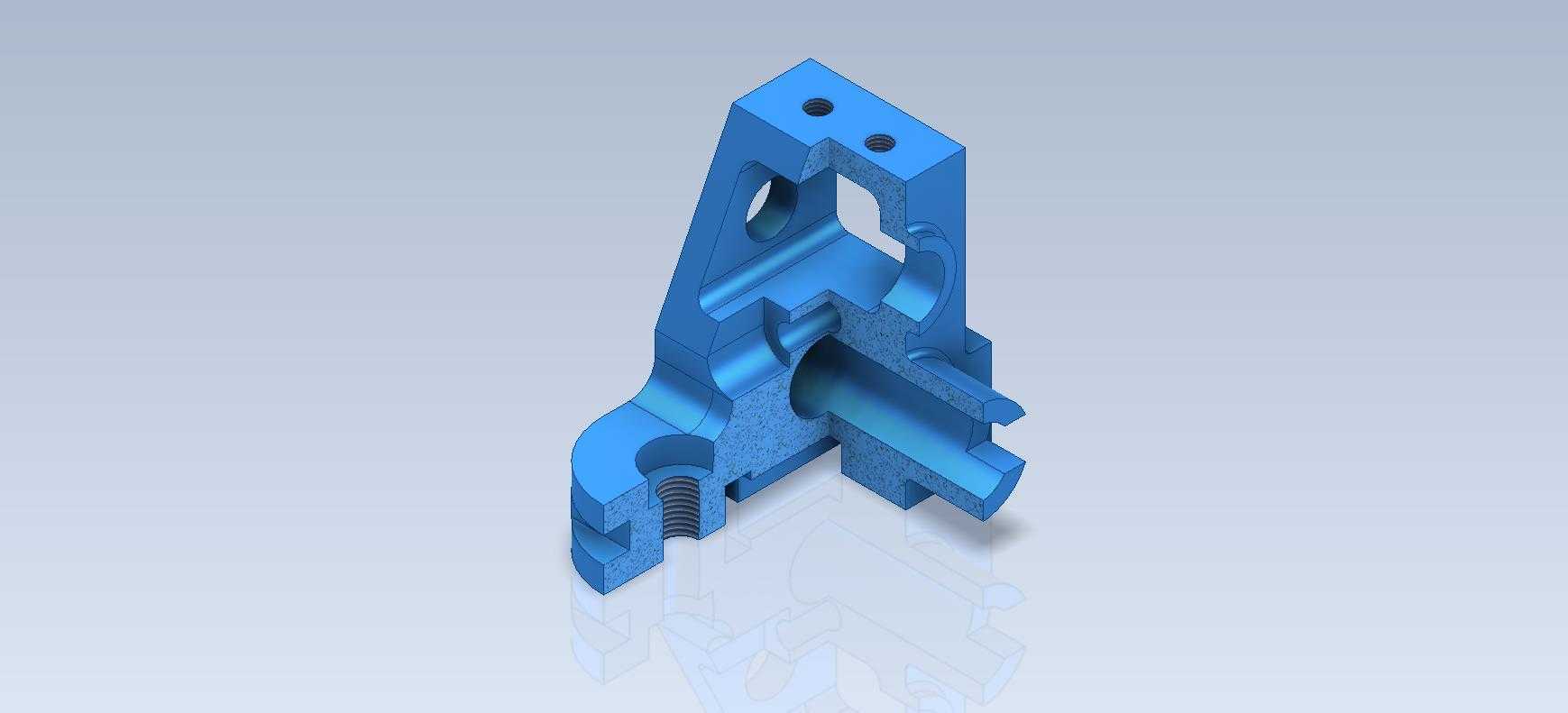

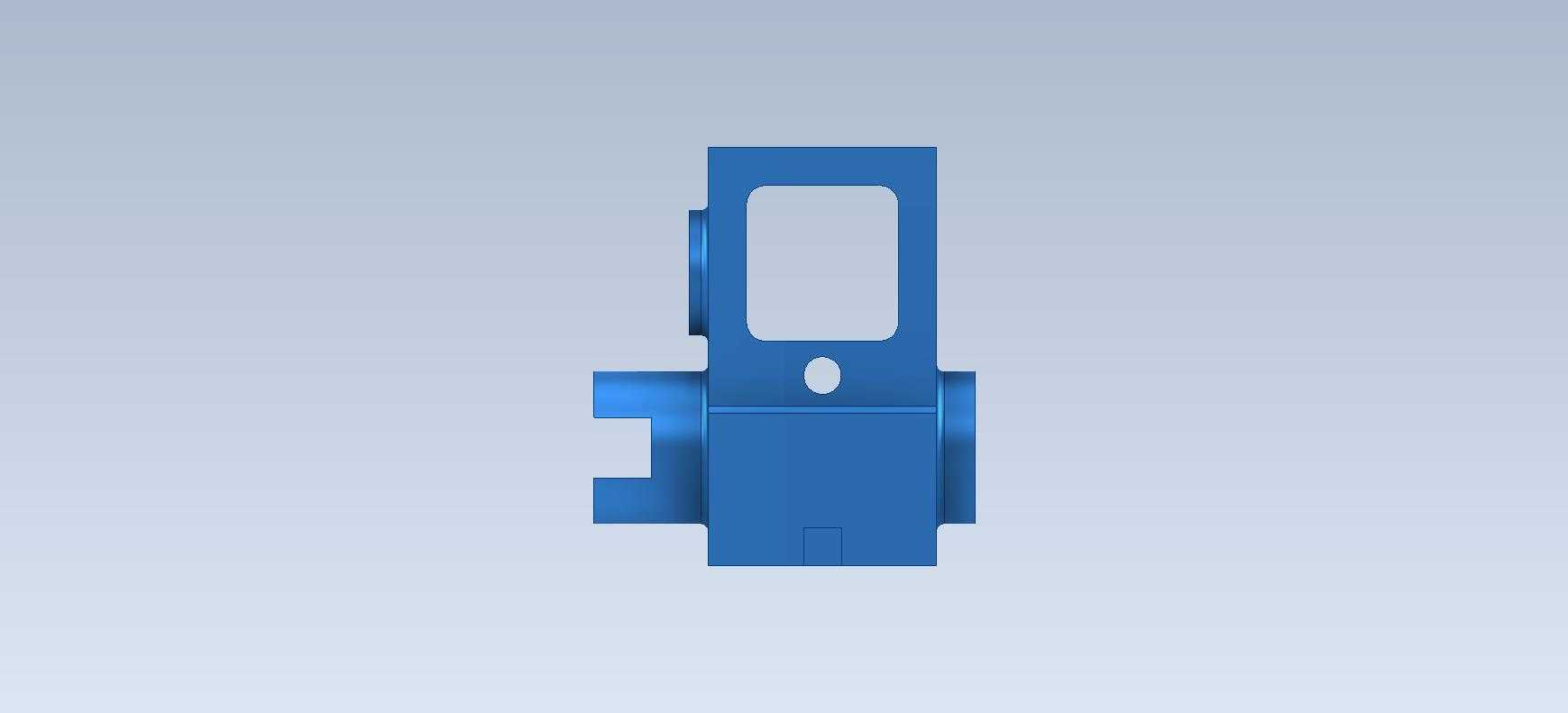

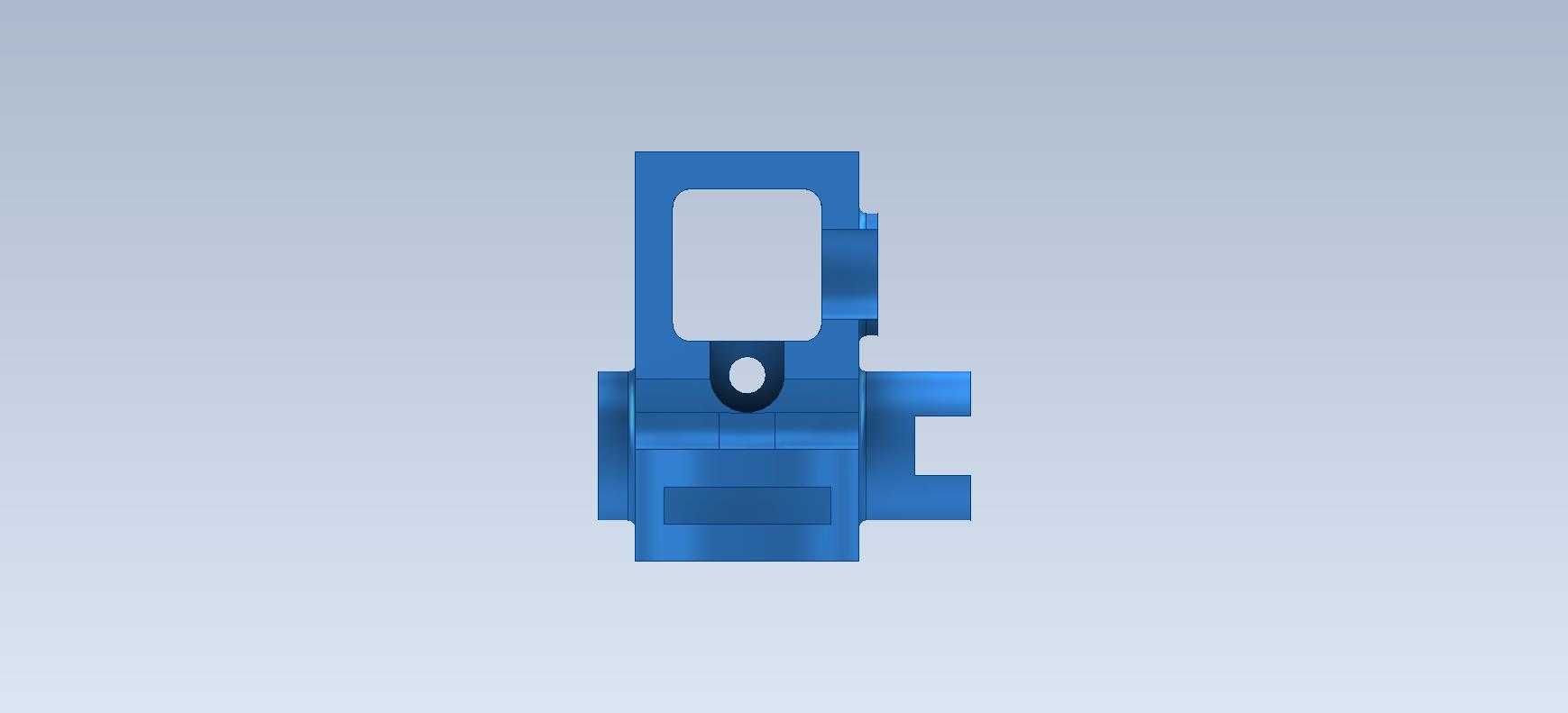

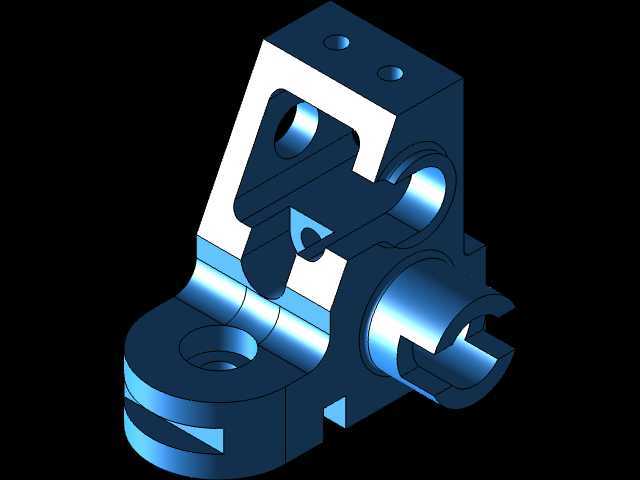

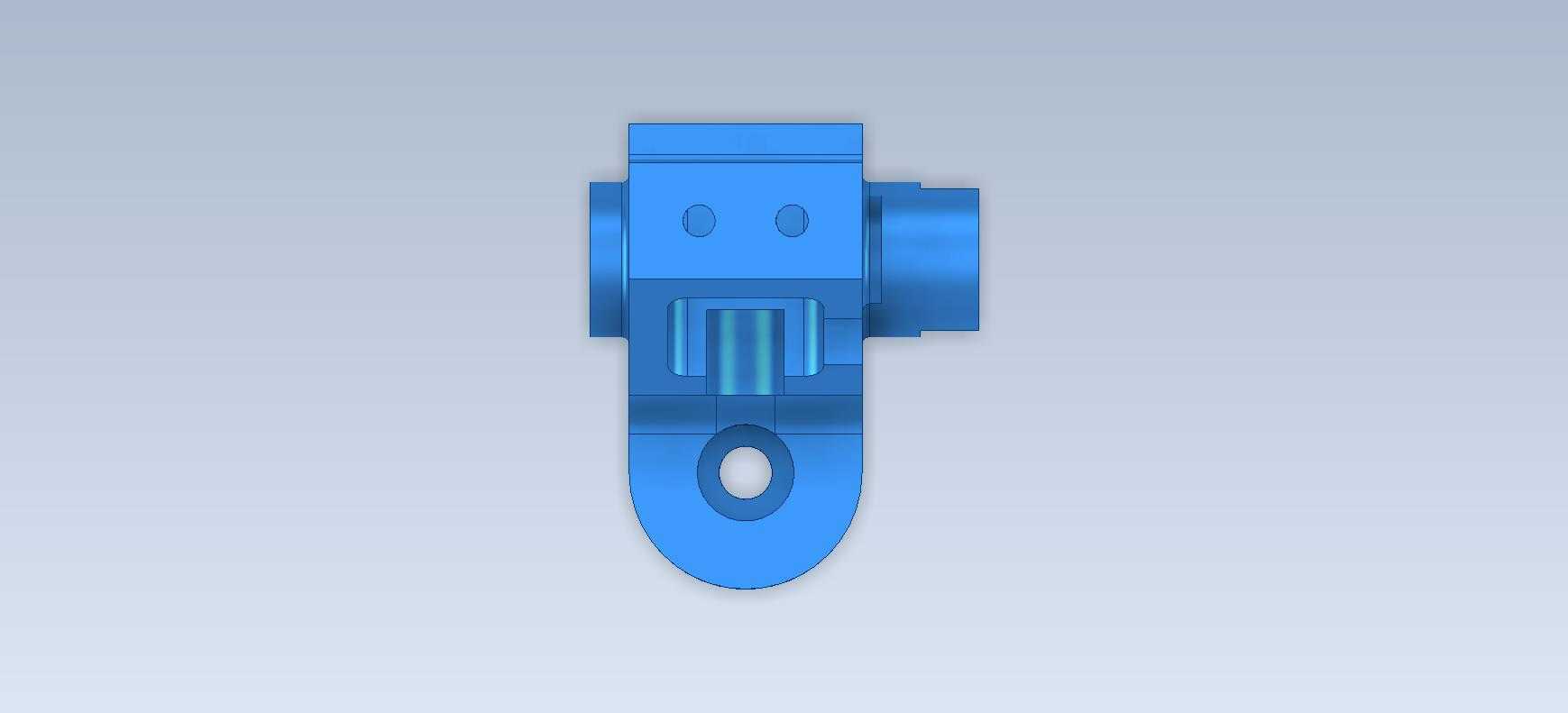

　　立板侧面的镂空槽不是单纯的减重设计，槽型轮廓经过受力拓扑优化，在保证支座整体抗弯截面模量满足载荷要求的前提下，削减了非受力区域的材料余量，相比实心结构重量降低32%左右，同时槽内空间可以容纳传动关节处的润滑脂存储，减少日常维护的注脂频次。下部的圆筒凸台结构是另一处安装接口，内孔同样为光孔设计，用来和固定端的支撑轴配合，凸台外侧的缺口是轴向定位卡槽，装配时卡入轴端的弹性挡圈即可完成轴向固定，不需要额外加工螺纹孔做压盖锁紧，简化了装配工序。侧面伸出的带槽圆柱凸台，是用来挂装复位拉簧的接口，槽宽刚好匹配标准拉簧的端部钩头直径，拉簧挂装后不会出现径向滑脱，凸台根部做了R2的过渡圆角，避免拉簧长期拉扯时出现根部应力断裂。

　　整个零件的安装边界需要注意，两个铰接孔的中心距是核心装配尺寸，设计时将公差控制在±0.02mm范围内，保证和配套连杆装配后传动间隙在允许范围内，不会出现运动死点。下部圆筒的下端面为安装基准面，平面度要求控制在0.03mm以内，装配时和固定基座的贴合面贴合度不低于85%，避免受载时出现偏载导致支座变形。建模过程中优先采用草图驱动的特征建模方式，先绘制主视方向的轮廓草图，拉伸生成主体基体后，再依次做切除、凸台拉伸、倒角圆角等特征，所有孔位特征全部采用异形孔向导生成，保证孔的精度参数和实际加工要求一致，建模时同步做干涉检查，确认和配套的销轴、连杆、拉簧等标准件装配时无干涉，运动仿真过程中验证铰接转动角度范围能达到设计要求的±27度，无卡滞、碰撞问题。

　　这类零件在实际选型替换时，要重点核对两个铰接孔的中心距、安装孔的直径以及下部基准面到上铰接孔中心的高度尺寸，避免出现装配错位，同时要根据实际承载工况选择对应的材质，常规轻载工况选用6061铝合金做硬质阳极氧化处理即可满足耐磨和防腐要求，重载工况则需要选用45号钢做调质处理，表面发黑防锈，铰接孔内可以加装铜套提升耐磨性能，延长零件使用寿命。
