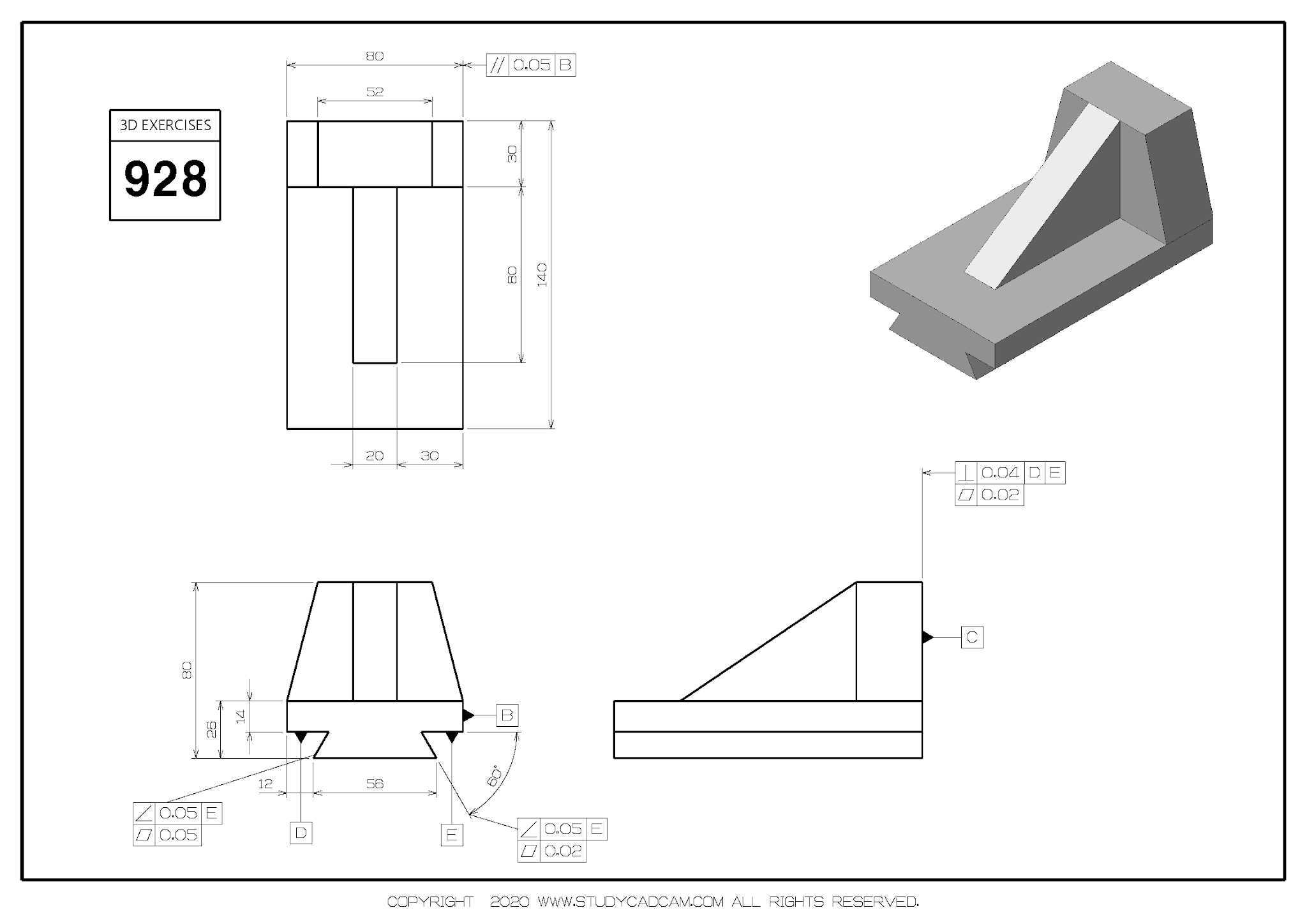

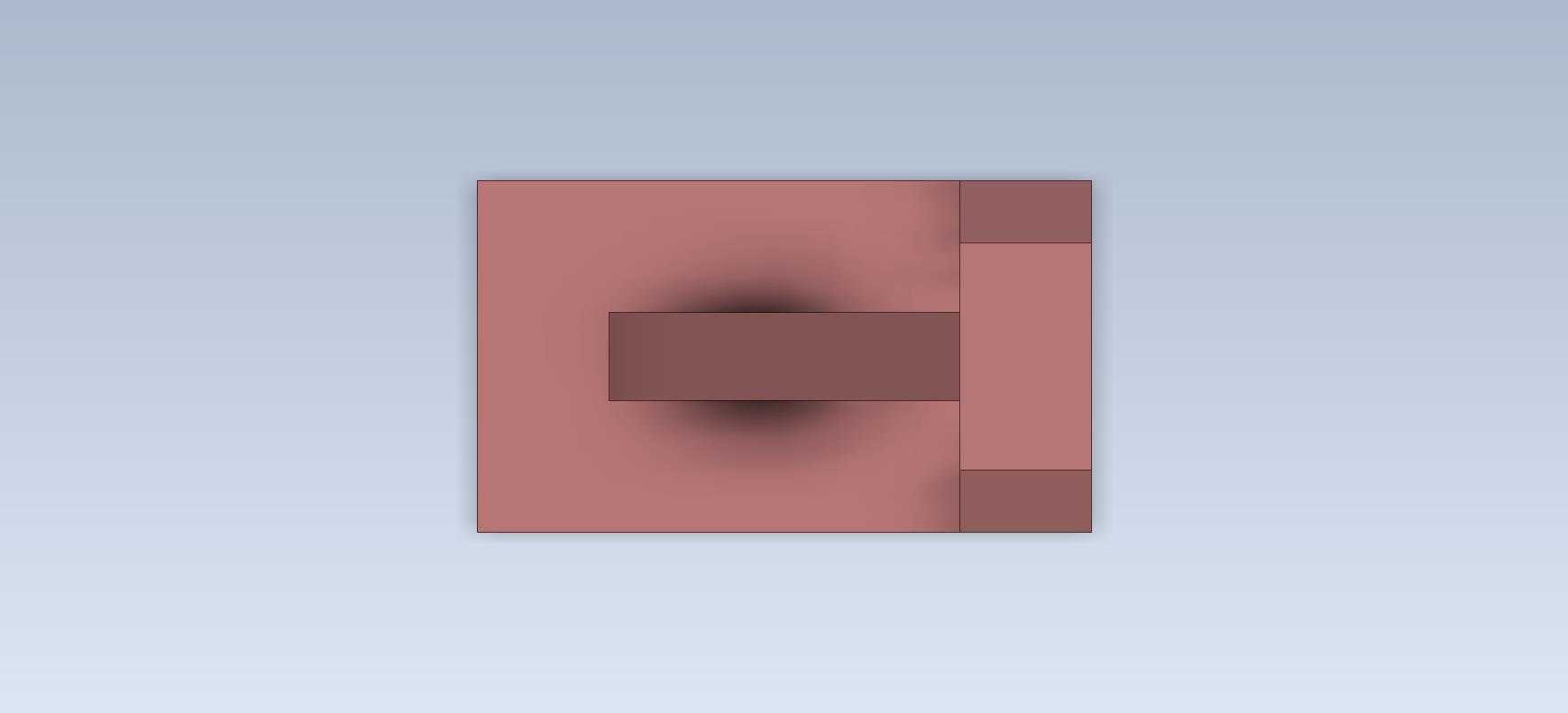

带加强筋L型支撑安装座结构练习件

日常做结构设计练习时，这类带斜向加强筋的L型支撑座是非常典型的入门级建模案例，很多刚接触三维建模的工程师都会从这类基础结构入手，掌握拉伸、拔模、筋特征这些基础命令的使用逻辑。从实际工程场景来看，这类支撑结构广泛应用在各类小型设备的机架内部、工装夹具的定位支撑部位、电子设备的内部安装支架上，主要作用是为相邻部件提供垂直方向的承载支撑，同时通过斜向筋板分散载荷，避免直角连接处出现应力集中导致的结构断裂。

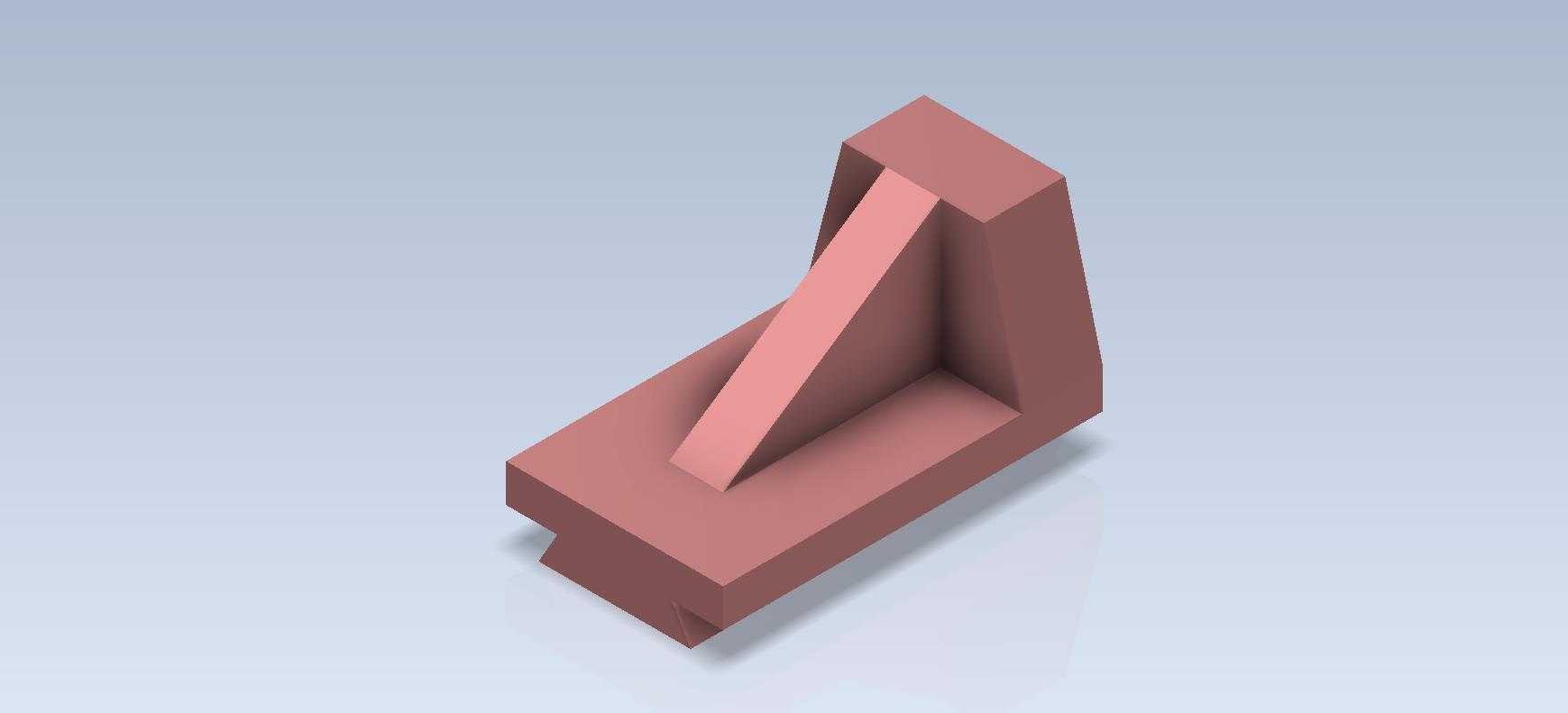

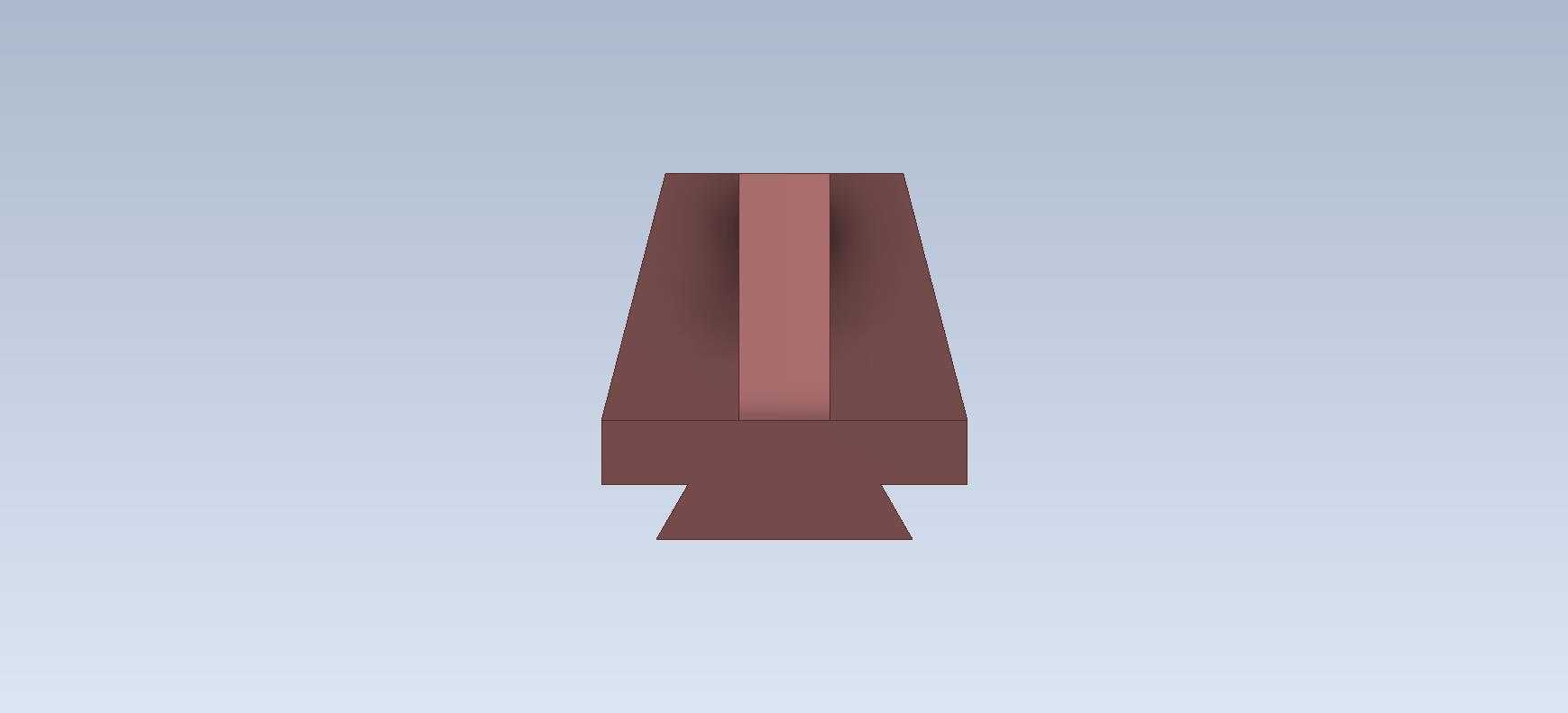

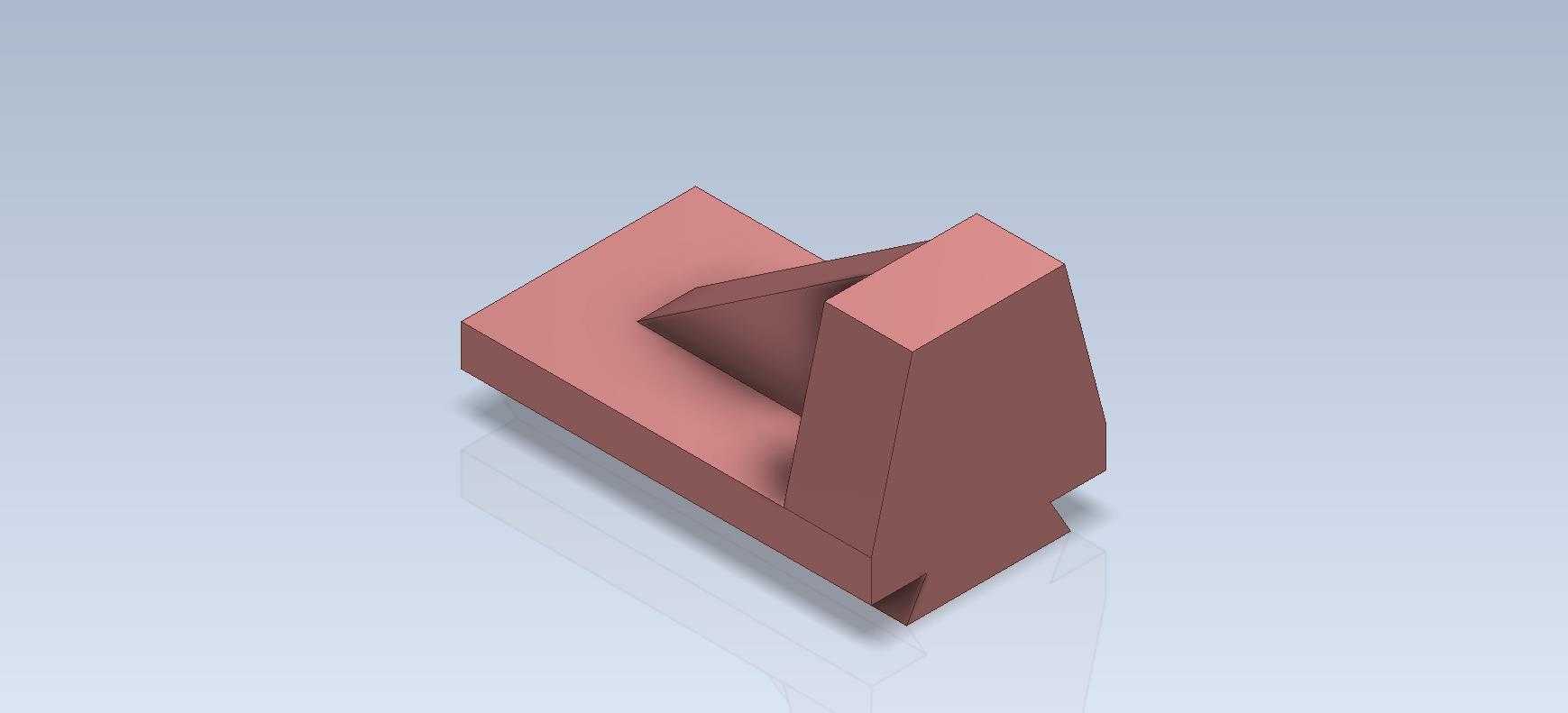

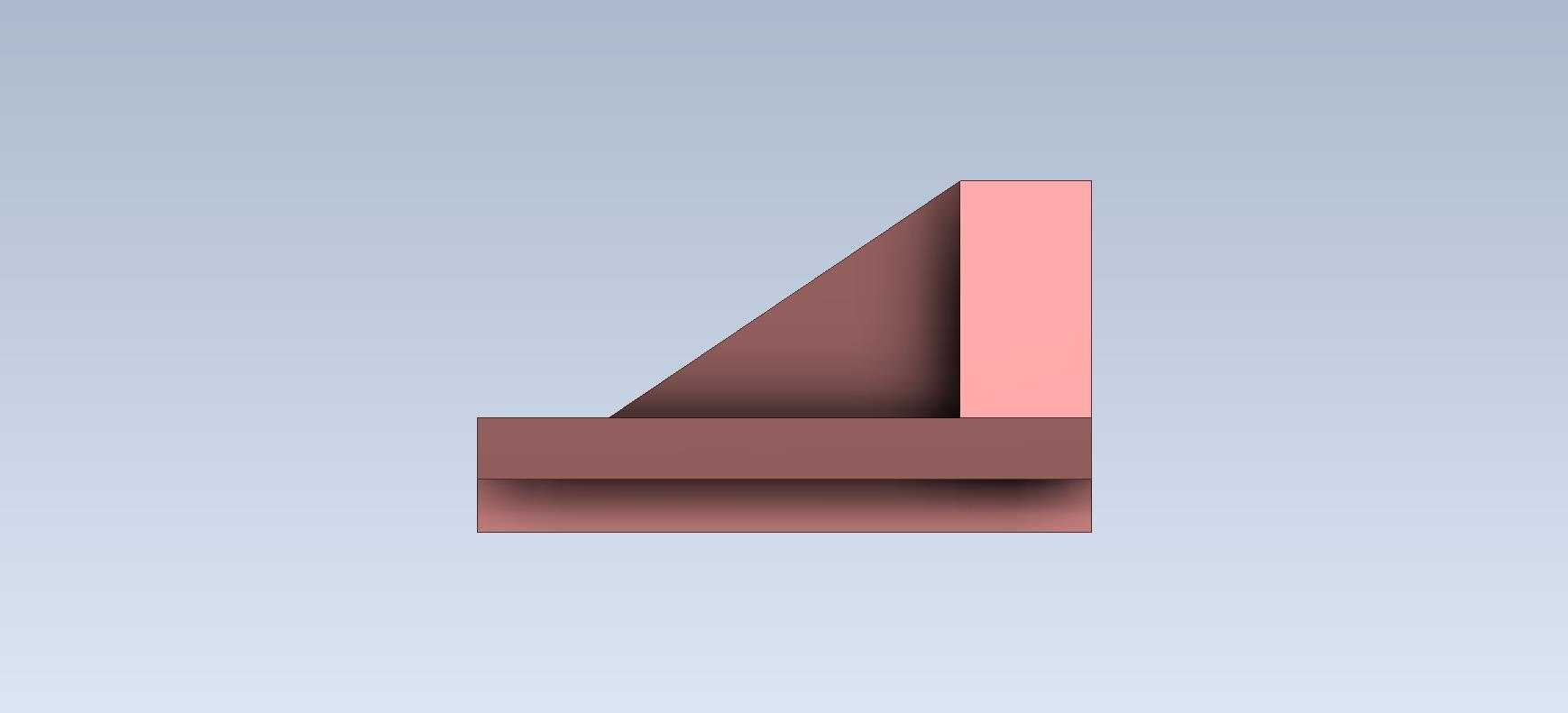

从结构设计思路来看，这个支撑座的底座部分做了内凹的卡槽设计，这个结构不是随意添加的，实际使用时这个卡槽可以卡在设备的安装导轨或者型材的凸边上，不需要额外做定位销孔就能快速实现安装定位，减少装配时的调整时间。底座的厚度和立板的厚度保持了2:1的比例，这个比例是小型支撑件常用的厚度配比，既可以保证底座有足够的接触面积分散压应力，也不会因为立板过薄导致侧向受力时出现弯折变形。斜向的加强筋连接了底座顶面和立板的内侧立面，筋板的厚度比立板薄1/3左右，这个尺寸设计既可以起到加强结构刚性的作用，也不会因为筋板过厚导致注塑或者3D打印时出现缩痕，要是做机加工件的话，这个厚度也能减少铣削的材料去除量，降低加工成本。

从安装边界来看，这个支撑座的底座底面是完全平整的，安装时可以直接贴在设备的安装基板上，底座两端预留的平面区域可以打沉头孔，用M4或者M5的内六角螺丝锁紧固定，不需要额外做凸台来避让螺丝头。立板的外侧立面是垂直于底座的精加工面，实际使用时这个面可以用来安装传感器、小型气动元件或者走线槽，立面的平面度公差可以控制在0.1mm以内，满足普通工业零部件的安装精度要求。筋板和立板、底座的连接处都做了小尺寸的圆角过渡，这个细节很重要，要是直角连接的话，不管是机加工还是注塑成型，拐角处都会有应力集中，设备运行时长期受振动载荷很容易从拐角处开裂，加了R2左右的圆角之后，应力可以顺着圆弧面分散，结构的抗疲劳寿命能提升3倍以上。

很多初学者做这类练习件的时候容易忽略拔模角度的设计，要是这个零件是用注塑工艺生产的话，立板和筋板的侧壁都要做1到1.5度的拔模斜度，不然脱模的时候会刮伤零件表面。要是做铝件机加工的话，侧壁可以不用拔模，但拐角处的刀具半径要提前考虑，不能设计成内角R0的结构，不然普通立铣刀加工不到位，还要额外做电加工，增加不必要的成本。另外这个支撑座的顶部棱边都做了小倒角，不光是为了外观好看，实际装配的时候也能避免锋利的棱边划伤操作人员的手，也不会刮破安装时用到的电线或者气管外皮。

从载荷特性来看，这个结构主要承受垂直向下的压应力和立板方向的侧向弯矩，斜筋的存在刚好把侧向弯矩分解成沿着筋板方向的压应力和底座方向的拉应力，避免立板和底座的连接直角处承受过大的弯曲应力。做有限元分析的时候就能看出来，加了斜筋之后，直角处的最大应力能降低60%左右，完全可以满足小型设备里10kg以内载荷的支撑需求。要是实际使用时载荷更大，还可以在筋板的两侧再加三角加强块，或者把筋板的厚度增加，不用整体加大底座和立板的尺寸，就能实现结构强度的提升，这种模块化的加强思路在非标设备设计里非常常用。

这类基础结构的建模练习，核心不是把外形画得一模一样，而是要理解每个结构特征对应的实际用途，为什么要做卡槽，为什么筋板是这个厚度，为什么拐角要加圆角，这些细节都是实际工程里一点点积累出来的经验，不是照着尺寸画完就算掌握了。很多刚入行的设计师画出来的零件看着外形没问题，实际加工出来要么装不上，要么用两天就断，本质上就是没理解每个结构背后的工程逻辑，只是照着图纸抄外形而已。
