棱角式电源变压器绝缘支撑结构件

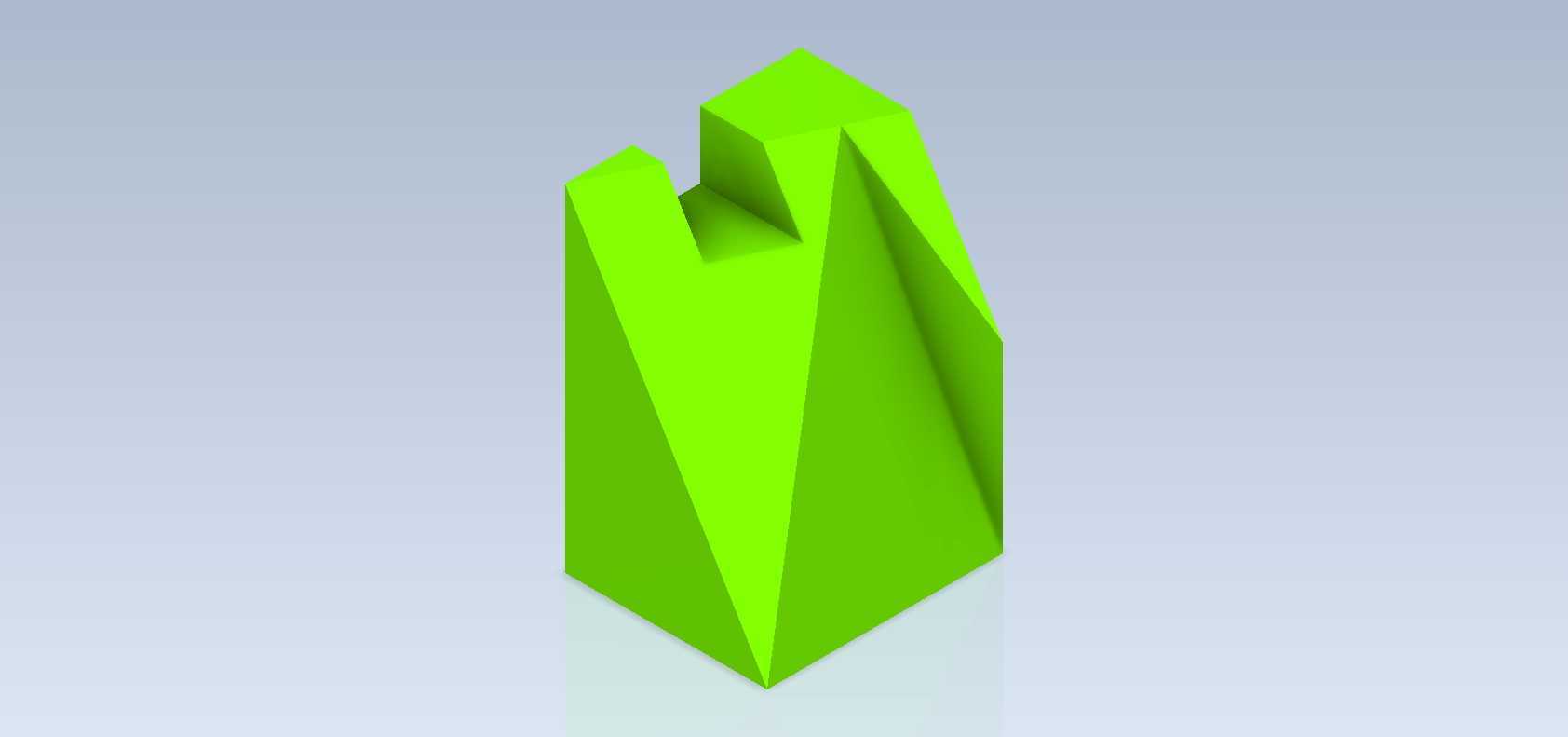

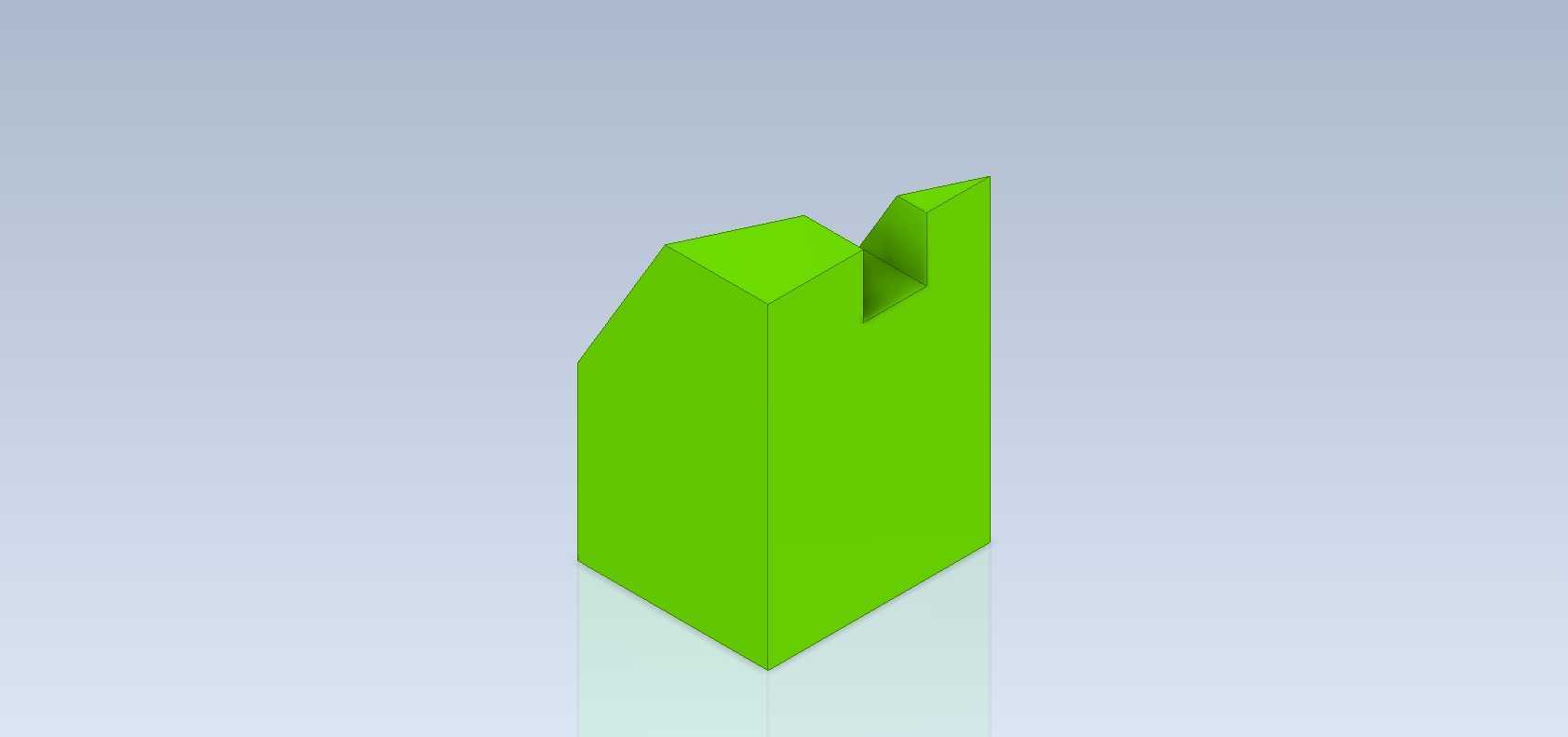

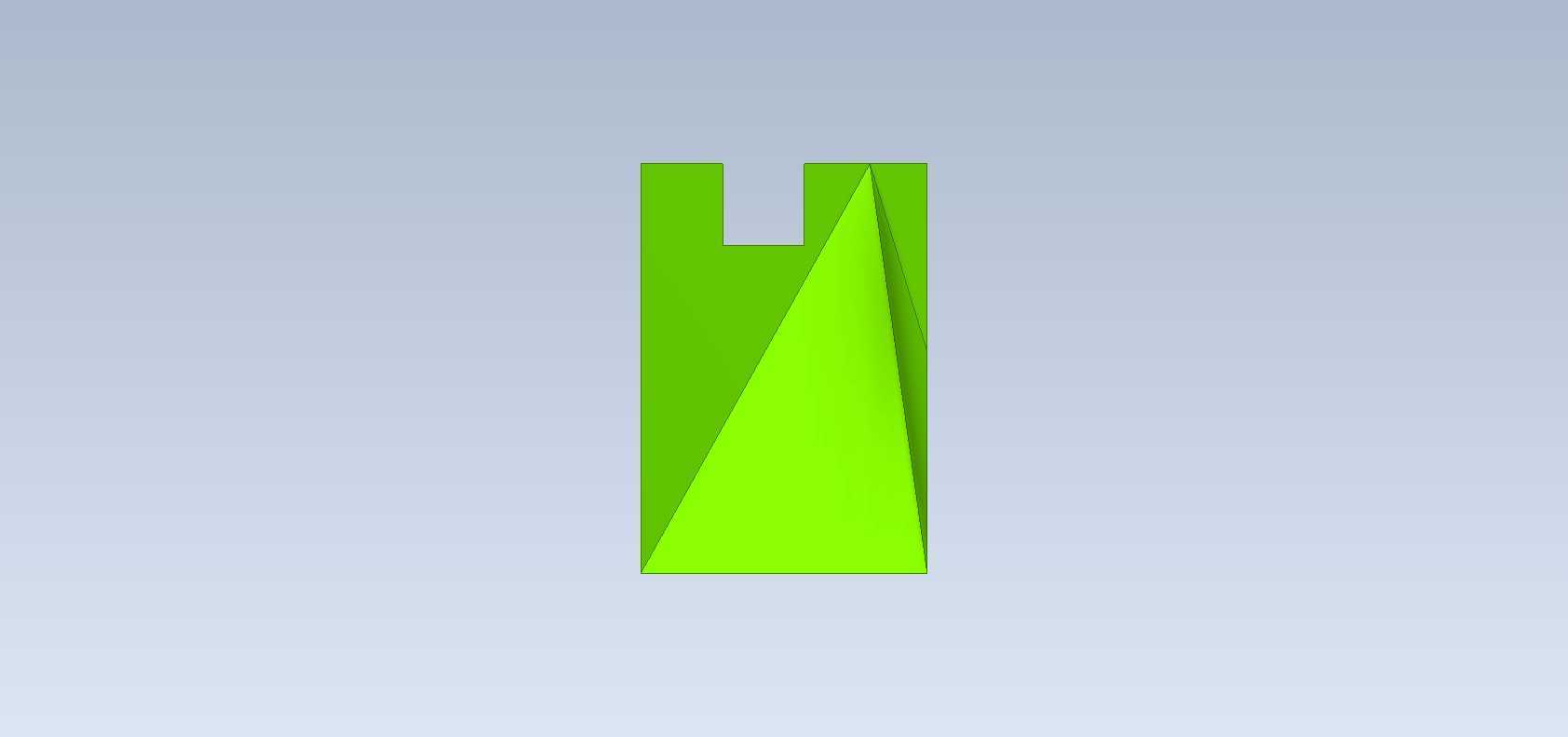

　　从功能特性上看，该结构件采用一体化斜棱造型设计，没有额外的拼接装配结构，整体为实心注塑成型结构，材料可选用PA66加30%玻纤或者阻燃ABS，满足UL94-V0级阻燃要求，适配电源类产品的安规标准。零件的三个垂直立面分别对应变压器绕组的三个安装贴合面，其中顶部开设的缺口结构，是为了避让绕组引出的漆包线走线槽，避免装配时支撑件挤压漆包线造成绝缘层破损；侧面的斜切棱边并非单纯的造型设计，而是经过爬电距离核算后做出的结构优化——在支撑件与金属外壳的最小间隙固定的前提下，斜切棱边可以拉长绝缘件表面的爬电路径长度，在不增加零件整体尺寸的前提下满足安规要求的爬电距离阈值，这也是小型电源变压器内部结构设计中常用的空间优化手段。在中小功率电源变压器的内部装配场景中，绝缘支撑结构件是决定绕组排布稳定性、爬电距离合规性的核心非金属零件，本次呈现的棱角式结构件，正是面向桌面级工业控制电源、小型通讯设备供电模块开发的配套支撑零件。这类零件的实际使用场景多集中在100W以内的干式电源变压器内部，安装位置处于绕组骨架与金属外壳之间，一方面要承担绕组与外壳之间的物理隔离作用，避免绕组漆包线磨损后与金属外壳接触引发漏电风险，另一方面要为绕组提供侧向的限位支撑，避免变压器在运输、设备运行振动过程中出现绕组偏移、引线拉扯断裂的问题。

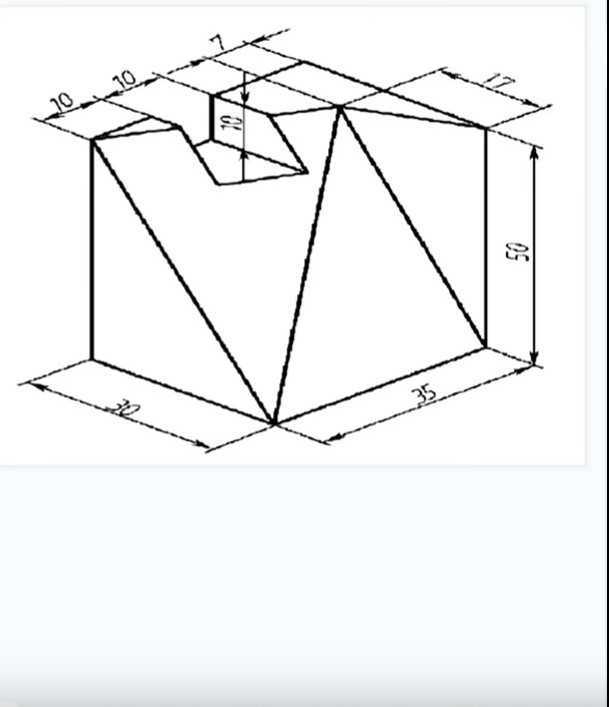

　　从设计思路层面拆解，该结构件的建模逻辑完全遵循自上而下的装配设计原则：首先确定变压器绕组的外形轮廓尺寸、骨架的安装定位点、金属外壳的内部净空边界，再反向推导支撑件的外形尺寸，确保支撑件装入后，与绕组的过盈量控制在0.1-0.2mm之间，既可以实现紧配安装不需要额外打胶固定，又不会因为过盈量过大挤压绕组造成漆包线变形。零件的底部为完全平面结构，与变压器底座的安装平面完全贴合，没有设置额外的定位柱，是因为该类小型变压器的内部装配空间有限，依靠支撑件与绕组、外壳之间的三面贴合即可实现完全定位，省去定位柱结构可以减少模具的抽芯结构，降低注塑生产的模具成本，同时也减少装配时的对位步骤，提升产线装配效率。关于外形尺寸与安装边界，该支撑件的整体高度适配对应变压器绕组的轴向高度，顶部比绕组上端面低2mm，避免支撑件高出绕组后干涉变压器上盖的装配；零件的最大宽度方向尺寸比外壳内部净宽小0.3mm，预留出注塑件的成型公差与装配间隙，不会出现装入卡滞的问题；侧面斜切棱边的角度设置为42度，这个角度是经过多次装配验证后确定的，角度过小会导致爬电路径长度不足，角度过大则会增加零件的整体宽度，占用不必要的内部空间。

　　在实际建模过程中，这类结构件不需要复杂的曲面造型，全部采用拉伸、切除、倒角等基础特征即可完成，重点在于特征的参数化关联：将爬电距离要求、装配间隙值、过盈量数值都设置为可调整的参数变量，后续如果适配不同功率等级的变压器，只需要修改对应参数即可快速生成新的结构件模型，不需要重新绘制草图，大幅提升同系列产品的设计迭代效率。另外需要注意的是，该结构件的所有棱边都做了R0.5mm的圆角处理，没有尖锐的边角，一方面是避免注塑生产时出现尖角缺料的问题，另一方面是防止装配过程中尖锐边角划伤操作人员、划破绕组的绝缘层，这也是电源类内部结构件设计的通用细节要求。

　　在装配验证环节，这类支撑件需要通过振动测试、高低温循环测试验证可靠性：在10-500Hz的扫频振动测试中，支撑件不能出现移位、开裂的问题，绕组不能出现偏移；在-20℃到85℃的高低温循环测试中，支撑件的变形量要控制在0.1mm以内，不会因为热胀冷缩出现松动或者挤压绕组的问题。从生产工艺角度看，该结构件的注塑模具采用两板模结构即可，进胶点设置在零件底部的平面中心，不会在外观面留下明显的进胶痕迹，也不会影响零件的装配精度，模具的脱模斜度设置为1度，确保注塑成型后可以顺利脱模，不会出现顶白、拉伤的问题。
