电源变压器用六角基座异形卡扣结构件

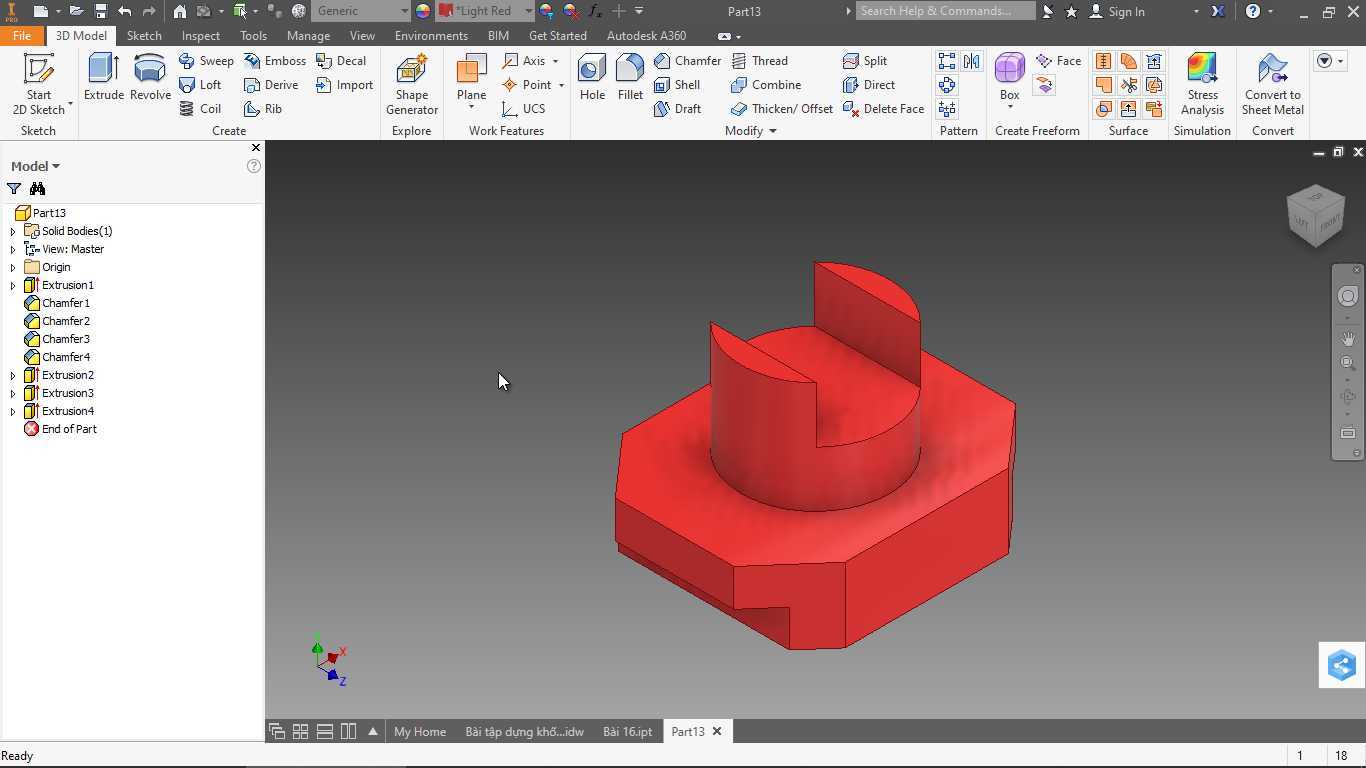

　　该结构件主要应用于小功率电源变压器的内部绕组定位与外壳卡装场景，在工频低压变压器的装配环节中，这类零件承担着绕组端部限位、外壳与磁芯组相对位置固定的核心作用，避免变压器在运输、设备运行振动过程中出现绕组偏移、磁芯错位导致的电感量漂移、绝缘层磨损击穿等问题。从结构设计逻辑来看，零件下部采用正六角形基座，是为了匹配变压器外壳内部预设的六角形定位槽，装配时无需额外调整周向角度，基座侧边预留的小尺寸凸台，可卡入定位槽侧壁的缺口内，实现周向防转，杜绝零件在长期振动环境下出现自旋松脱的情况。

　　基座上方的半圆柱带双凸耳结构，是直接与变压器绕组端部的绝缘骨架配合的部位，双凸耳的间距刚好卡入绝缘骨架端部的预留卡槽内，半圆柱面与骨架中心的圆孔形成间隙配合，既可以为绕组提供径向支撑，也能在骨架受热膨胀时预留足够的形变空间，避免应力集中导致骨架开裂。设计过程中需要严格控制基座的对边尺寸，该尺寸直接决定了零件能否顺利装入外壳定位槽，公差带通常选取H7级间隙配合，既保证装配顺畅，又不会出现过大的装配间隙导致零件晃动；上方半圆柱的直径尺寸需要匹配绝缘骨架的中心孔尺寸，配合间隙控制在0.1-0.2mm之间，双凸耳的厚度尺寸要略小于骨架卡槽的宽度，方便装配时快速对位，同时凸耳的高度要足够卡入卡槽深度的三分之二以上，保证卡接可靠性。

　　零件所有棱边都做了R0.5的圆角处理，一方面是为了避免注塑加工时出现应力集中导致的零件开裂，另一方面也防止装配过程中尖锐棱边刮伤绕组的绝缘漆包线，造成绝缘失效。从安装边界来看，零件装入变压器后，六角基座的底面完全贴合外壳定位槽的底面，上方半圆柱的顶端距离绕组上端面预留有2mm的安全间隙，避免绕组受热膨胀后顶触零件造成绕组变形，零件整体高度不超过磁芯窗口高度的三分之一，不会占用过多的绕组布线空间，也不会影响磁芯的正常装配。这类结构件通常采用阻燃PBT材料注塑成型，材料本身具备良好的绝缘性能与耐温性能，能够在变压器长期工作的80-100℃环境下保持结构强度稳定，不会出现形变、脆化等问题。

　　在实际选型应用中，这类卡扣基座需要匹配对应功率等级的变压器绝缘骨架尺寸，不同功率的变压器绕组骨架中心孔尺寸、卡槽间距都有差异，不能直接跨功率等级混用，否则会出现卡接不牢或者无法装配的问题。建模过程中需要重点关注六角基座与上方半圆柱的同轴度要求，同轴度公差控制在0.05mm以内，避免装配后出现偏斜导致骨架安装错位，同时凸耳与半圆柱的连接部位需要做加强筋处理，提升凸耳的抗弯折强度，避免装配时用力过大导致凸耳断裂。
