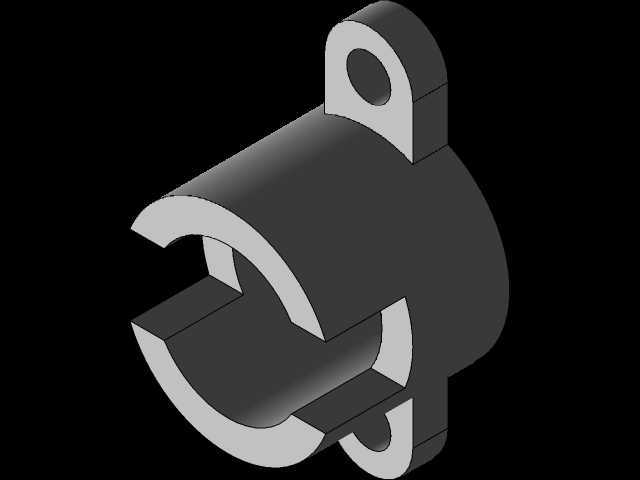

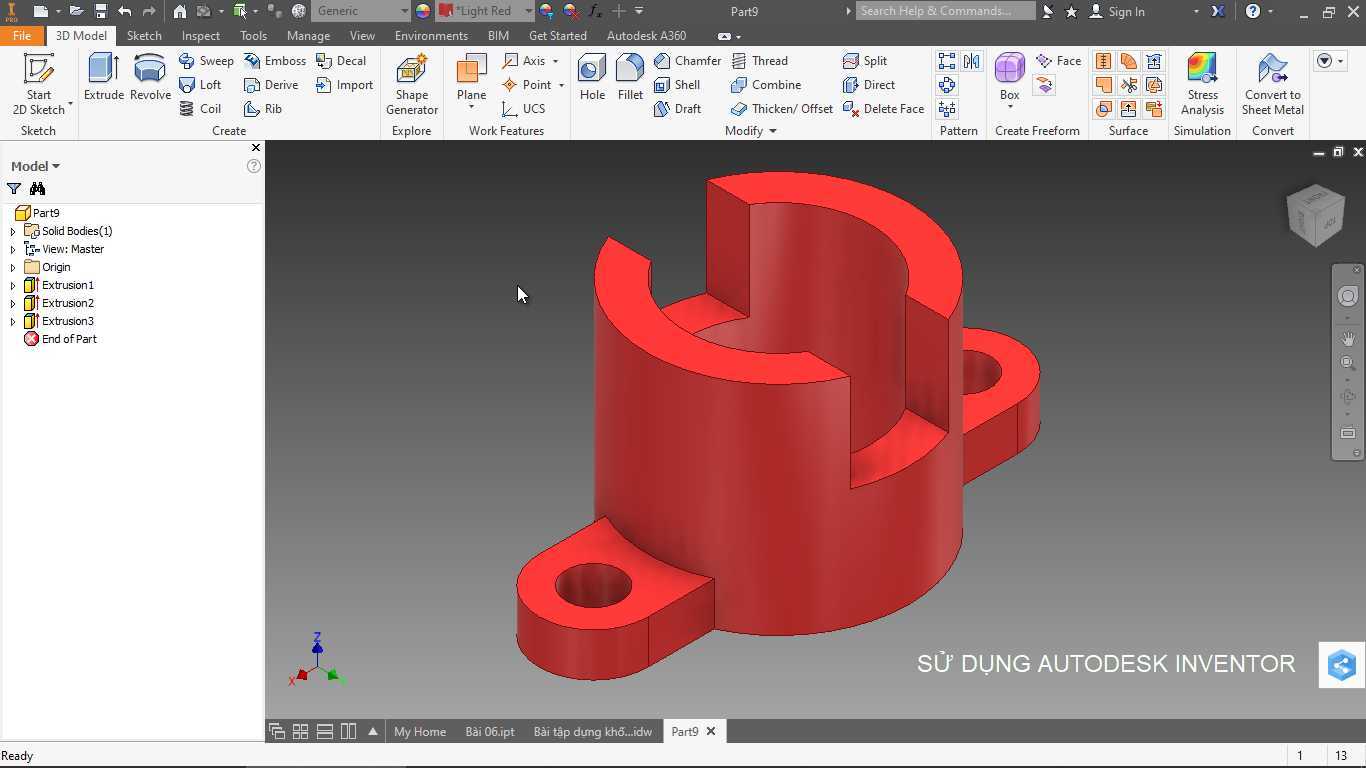

在中小功率工频电源变压器的配套结构设计中,这类带侧装耳座的C型开口柱状构件,是绕组端部出线与外部接线端子衔接的核心绝缘支撑件,常应用于工业控制机柜内置电源、小型机床控制变压器、低压照明供电变压器的出线端防护与定位场景,替代传统的酚醛树脂接线板,解决绕组引线裸露易触碰短路、接线端子受力拉扯导致绕组断线的常见现场问题。从实际使用场景来看,这类构件安装在变压器铁芯夹件的上端面,主体柱腔套在变压器初级绕组的出线端外侧,柱壁的C型开口刚好对准绕组的漆包线出线位置,方便引线从开口处引出后接至接线端子,两个对称分布的侧装耳座上的通孔,直接通过M4半圆头螺丝固定在铁芯夹件的预冲孔位上,不需要额外增加安装支架,能有效压缩变压器整体的安装占用空间,适配柜内安装空间局促的工控设备布线需求。从功能特性上看,该构件的柱体内壁与绕组出线端的绝缘骨架外径采用小间隙配合,单边间隙控制在0.2mm以内,既可以方便装配时快速套入,又能限制构件在设备运行振动时的径向窜动,避免长期振动下构件移位磨损引线绝缘层;C型开口的边缘做了R1.5的圆角过渡,没有尖锐棱角,防止装配或检修时割破引线的绝缘套管,降低绝缘失效的风险;两个耳座的安装面与柱体下端面处于同一基准平面,保证安装后柱体轴线与绕组轴线保持同轴,不会出现偏斜挤压引线的情况。
设计思路上,这类构件优先考虑绝缘性能与装配便利性的平衡,主体壁厚设置为2.5mm,既满足低压场景下的绝缘爬电距离要求,又不会因为壁厚过大导致材料浪费、整体尺寸臃肿;耳座与柱体的衔接位置做了R2的加强圆角,避免注塑成型时出现应力集中导致的开裂问题,同时提升安装锁紧时的结构强度,防止螺丝锁紧力矩过大时耳座从柱体根部断裂;柱体上端的环形凸边高度为3mm,刚好可以卡住配套的绝缘盖板,盖板盖合后能完全遮挡内部的接线点,防止金属碎屑、灰尘落入接线位置造成短路,也能避免检修时误触带电接线点。
从安装边界尺寸来看,该构件主体柱体外径为32mm,柱体总高度为48mm,两个耳座的外边缘间距为56mm,耳座上的安装孔中心距柱体轴线的距离为22mm,安装孔直径为4.5mm,适配M4规格的安装螺丝,C型开口的宽度为12mm,开口深度从柱体上端面延伸至距离下端面10mm的位置,既保证引线有足够的引出空间,又不会过度削弱柱体的整体结构强度。在实际工程应用中,这类构件的尺寸需要和对应功率的变压器绕组尺寸严格匹配,若柱体内径过小,装配时会挤压绕组端部的绝缘层,长期运行下绝缘层破损会引发匝间短路;若内径过大,设备运行时的振动会导致构件反复晃动,摩擦引线绝缘层,同样会带来绝缘隐患。
耳座的安装孔位需要和铁芯夹件的孔位完全对齐,孔位偏差超过0.5mm时,强行锁螺丝会导致构件产生内应力,在温度循环变化的工况下容易出现开裂问题。开口的位置需要对准绕组的出线方向,若装配时开口偏移,引线会被柱壁挤压,长时间受力会导致引线断线,引发变压器供电故障。这类构件通常采用阻燃尼龙材质注塑成型,耐温等级达到B级,可适配变压器长期运行时的温升要求,在130℃的工作环境下不会出现软化变形的情况,同时具备良好的耐电压性能,可承受2500V的工频耐压测试不击穿,满足低压电气设备的安全规范要求。在进行三维建模时,需要重点关注各衔接位置的圆角处理,避免出现直角锐边,一方面是为了优化注塑成型的工艺性,减少注塑时的应力集中,降低成品开裂的概率,另一方面是为了避免锐边在装配时划伤操作人员、割破绝缘配件。同时需要保证安装基准面的平面度,平面度公差控制在0.1mm以内,确保安装后构件平稳贴合在夹件表面,不会出现倾斜。
