带双耳安装座的电源变压器支撑结构件

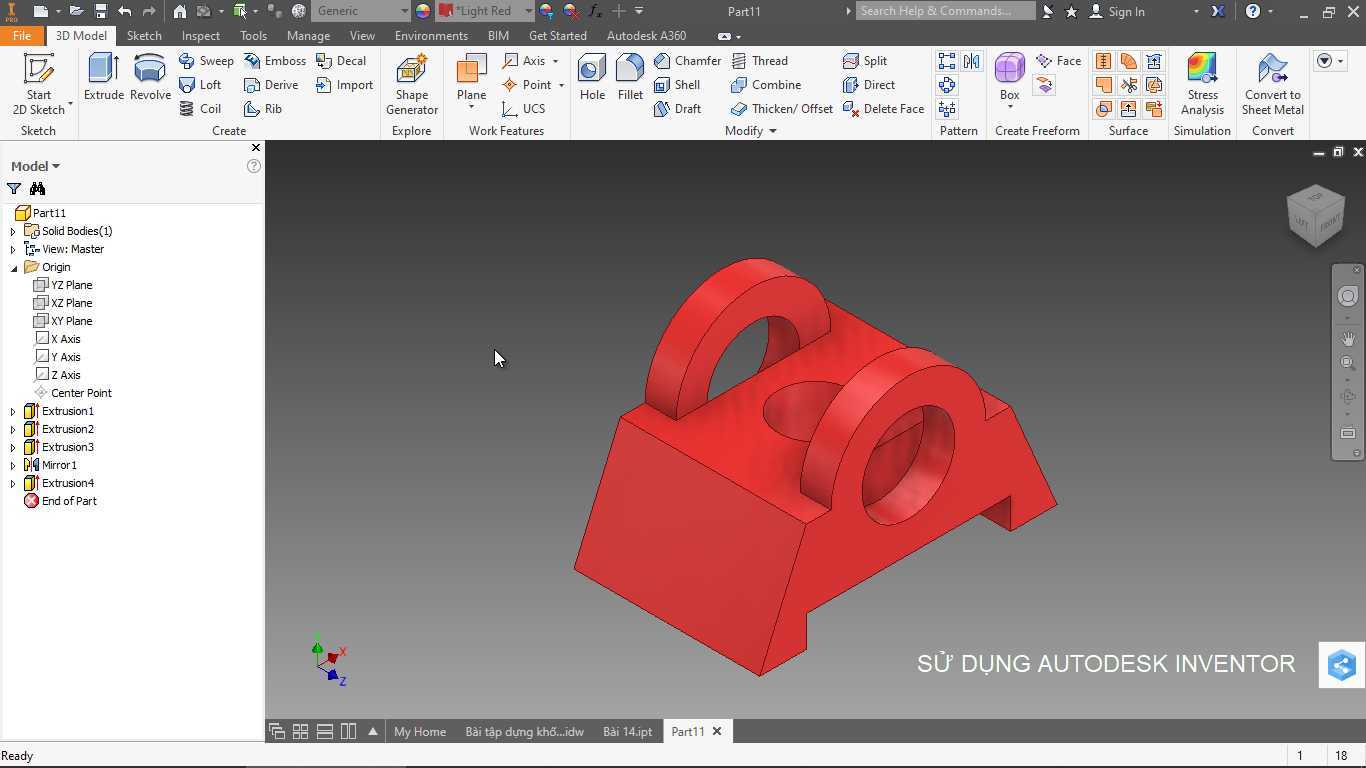

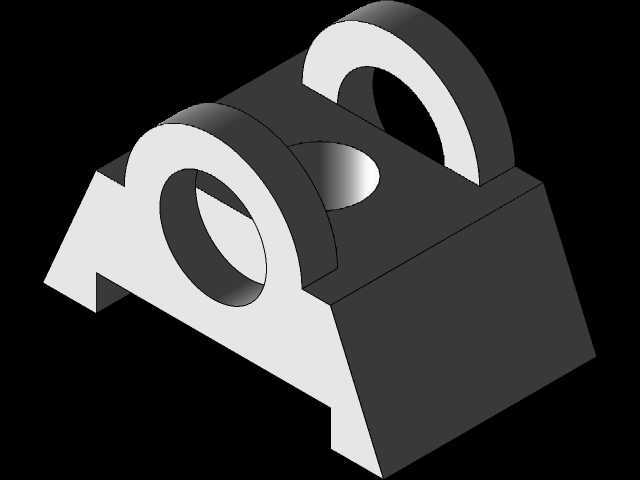

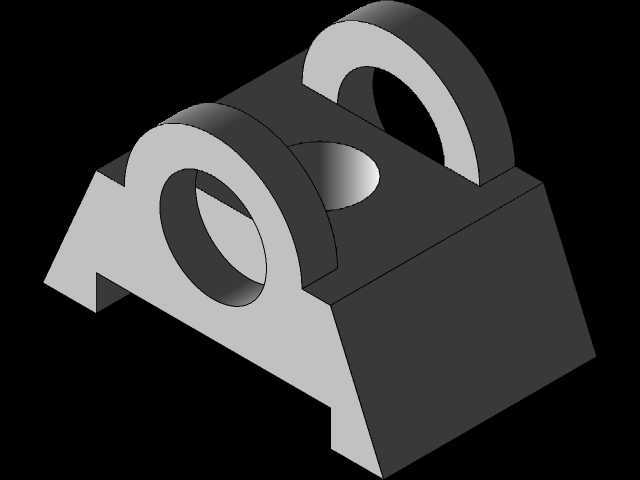

　　从功能特性来看，该部件采用一体化成型结构，主体为梯形承载基座，底部设置两处对称的缺口式安装卡位，可直接卡入设备内部预设的安装凸台，无需额外设计复杂的压装结构，装配时可快速完成预定位，降低生产线装配的对位难度；基座上方设置两处对称的环形吊耳结构，环形内孔可穿装固定螺栓，也可作为走线限位结构梳理变压器的输入输出引线，避免引线与铁芯棱角处摩擦造成绝缘层破损；基座顶面预留圆形沉槽，可直接嵌入变压器的圆形绕组端部，沉槽深度与绕组端部的凸台尺寸匹配，嵌入后可限制绕组的径向窜动，配合环形耳处的螺栓固定，可实现三个方向的自由度约束，满足常规工况下的抗振动要求。该结构件为电源变压器配套的安装支撑部件，主要应用于中小功率工频电源变压器的整机装配场景，在工业控制电源、小型设备供电模块、民用小家电供电单元中均有适配空间，核心作用是为变压器铁芯与绕组总成提供稳定的安装承载基础，同时通过预设的安装结构实现与设备壳体、内部安装梁的快速定位装配，避免变压器工作过程中因振动出现位移、绕组引线拉扯断裂等问题。

　　设计思路上优先考虑了注塑成型的工艺可行性，所有棱边均设置了合理的脱模斜度与圆角过渡，避免出现尖锐棱角导致的应力集中问题，同时减少注塑过程中的填充死角，降低成型缺陷率；两处环形耳与主体基座的连接位置设置了加强筋过渡，可承受螺栓锁紧时的压紧力，不会出现连接根部断裂的问题；底部的卡位缺口尺寸与常规设备安装板的钣金厚度匹配，卡入后可实现0.1mm以内的装配间隙，避免装配后出现旷量。

　　从安装边界来看，该部件整体占用空间紧凑，梯形基座的下底宽度适配常见的EI型48、EI型57变压器的安装尺寸，顶部环形耳的中心距与行业通用的变压器安装孔位保持一致，可直接替换同规格的传统金属安装支架，相比金属支架具备绝缘性能好、重量轻、生产成本低的优势；安装时需注意基座沉槽与绕组端面的贴合度，若绕组端面存在注塑飞边需提前清理，避免装配后出现倾斜导致引线受力；环形耳处的螺栓锁紧扭矩需控制在合理范围，避免扭矩过大导致环形耳出现开裂。

　　实际应用中，该结构件可适配环境温度在-20℃到85℃之间的工作场景，材料选用具备一定阻燃性能的工程塑料，可满足电源类产品的安规要求，在长期工作过程中不会出现蠕变变形，能够持续为变压器提供稳定的支撑；相比传统的螺丝固定式安装结构，该部件的卡位+环形耳固定的组合方式，可减少装配时的螺丝使用数量，单台产品的装配时间可缩短30%左右，适合批量生产的电源类产品使用。结构建模过程中，优先以变压器的实际安装尺寸为基准进行参数化设计，所有配合尺寸均预留了合理的公差带，基座的壁厚保持均匀，避免注塑成型时出现缩痕，环形耳的内孔尺寸适配M4规格的固定螺栓，孔壁厚度满足螺栓锁紧的强度要求，底部卡位的缺口处设置了导入斜角，方便装配时快速卡入安装板。
