汽车改装款多辐条轮毂三维设计作品

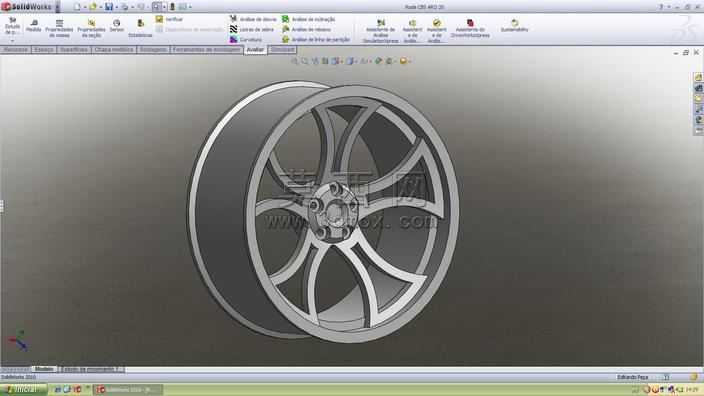

本作品为汽车改装风格轮毂的三维参数化设计成果，建模阶段依托SolidWorks平台完成全流程特征构建，首先以轮毂中心安装基准面为草图绘制平面，精准绘制中心孔、螺栓孔的定位圆与轮廓线，通过拉伸凸台特征生成轮毂中心安装座结构，严格匹配实车安装的孔位间距与中心孔直径参数，保证后续装配的适配性。轮辐部分采用对称式双五辐分叉造型设计，先绘制单根辐条的空间引导线与截面轮廓，通过扫描特征生成单根辐条的基础实体，再利用圆周阵列特征围绕中心轴完成十根辐条的均匀排布，过程中对辐条与中心座、辐条与轮辋的衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，同时还原改装轮毂特有的立体切削层次感。轮辋部分通过旋转凸台特征生成基础筒体结构，再依次绘制轮缘、胎圈座的截面轮廓，通过旋转切除与拉伸特征细化轮辋的安装卡槽结构，保证与轮胎装配的贴合精度。建模全程采用参数化驱动设计，所有尺寸均可通过修改全局参数快速调整，适配不同尺寸规格的车型改装需求。材质与渲染阶段，为模型赋予哑光金属铝合金材质，调整材质的反射率与粗糙度参数，还原锻造铝合金轮毂特有的细腻金属质感，对辐条表面的切削面做高光材质区分，模拟真实改装轮毂的车削亮面效果，同时添加环境HDR贴图提升渲染真实感，清晰呈现轮毂的结构层次与光影细节。结构设计上充分考虑轮毂的力学性能，在辐条与轮辋衔接处做加厚处理，中心安装座位置设置加强筋结构，在保证造型美观的同时兼顾结构强度，符合汽车行驶过程中的承重与抗冲击要求，整体造型运动感强烈，辐条的镂空设计既减轻了轮毂整体重量，又能为刹车系统提供更好的散热空间，适配性能车改装的使用需求。
