电源变压器配套红色异形结构件

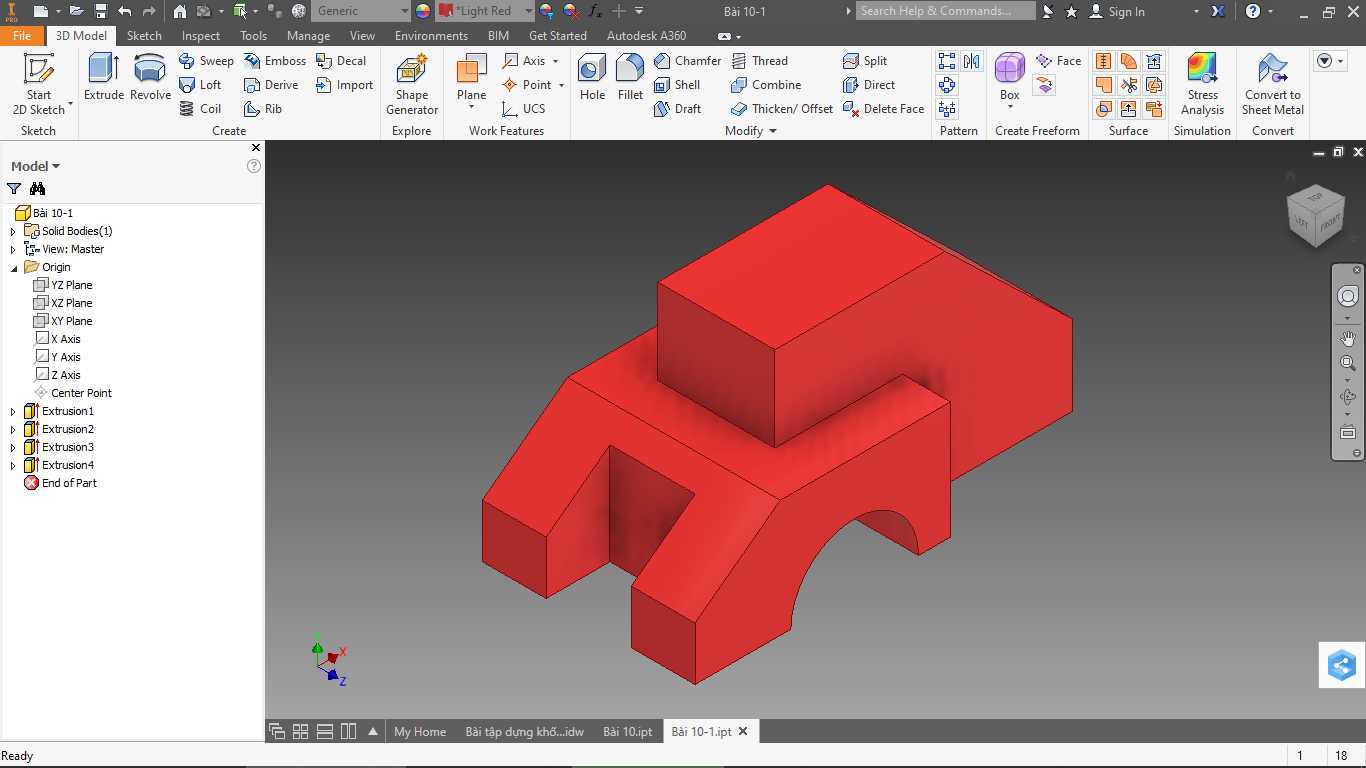

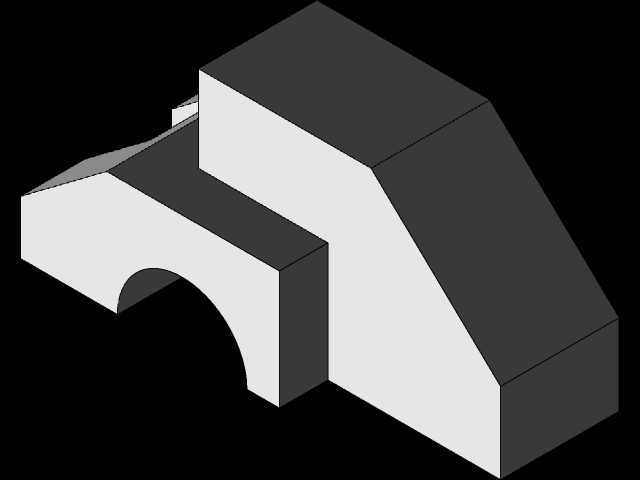

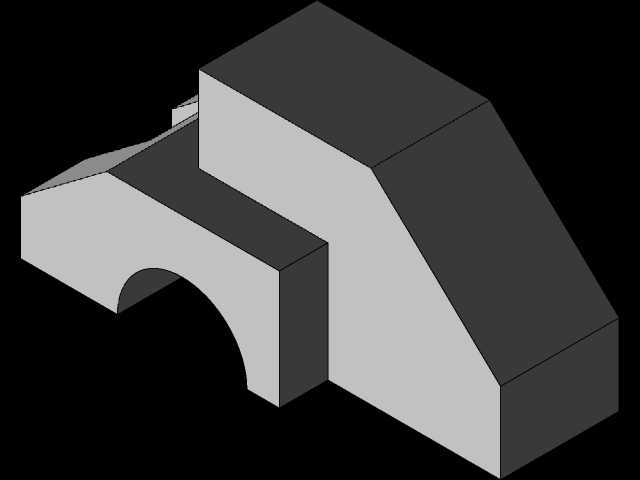

　　在中小功率电源变压器的配套结构设计中，这类异形结构件往往承担着绕组定位、绝缘隔离与外部安装衔接的多重作用，很多刚接触电源结构设计的工程师容易忽略这类小零件的细节，实际量产中恰恰是这类零件的尺寸偏差，会导致整机组装时出现绕组偏移、绝缘距离不足、安装孔位错位等问题。从结构形态来看，该零件上部的方形凸台，是用来卡入变压器铁芯侧方的定位槽内，避免变压器在整机壳体内发生横向窜动，尤其是在有振动工况的工控设备电源中，这个凸台的配合公差需要控制在0.1mm以内，过松会导致固定失效，过紧则会给组装带来额外难度，甚至压裂铁芯外层的绝缘涂层。

　　下部的拱形开槽结构，是为了避让变压器低压侧的出线端子，很多电源变压器的低压侧出线会采用硬铜排连接，拱形结构的内弧半径需要比铜排的折弯半径大1.5mm以上，既可以给铜排预留热胀冷缩的形变空间，也能避免零件边缘的锐角划伤铜排外层的绝缘护套，降低绝缘击穿的风险。两侧的分叉支脚结构，是用来对接整机壳体内部的安装柱，支脚上的预留安装孔位需要和壳体安装柱的同轴度控制在0.2mm范围内，设计时还要考虑注塑成型的拔模斜度，斜度通常取1°到1.5°，既方便脱模，也不会影响安装后的贴合紧密度。设计这类零件的时候，不能只盯着单个零件的尺寸，要结合整个电源模块的装配链路来考量：首先要确认变压器铁芯的实际叠厚公差，不同批次的硅钢片叠厚会有±0.3mm的偏差，上部凸台的高度需要预留出这个偏差量，避免凸台过高顶到上层的PCB板；其次要核算绝缘距离，零件采用红色阻燃绝缘材质时，带电部件和零件表面的爬电距离需要满足安规要求，针对220V输入的电源变压器，爬电距离至少要留够3mm，所以拱形结构的壁厚不能过薄，否则长期受热形变后会导致爬电距离不足，带来安全隐患。

　　从安装边界来看，该零件的整体宽度不能超过变压器铁芯的总宽度，否则会和旁边的整流桥、滤波电容等元器件发生干涉，零件的总高度要控制在变压器总高度的1/3以内，避免遮挡上层PCB板的走线空间，下部支脚的外边缘要和壳体侧壁预留至少2mm的间隙，给壳体的注塑变形量留出余量，防止组装时出现支脚顶到壳体侧壁的情况。在实际的工程应用中，这类结构件除了基础的固定作用，还能辅助提升变压器的散热效率，零件和铁芯接触的平面需要做平整处理，平面度控制在0.05mm以内，这样可以让零件和铁芯表面充分贴合，把铁芯工作时产生的部分热量传导到壳体上，降低变压器的整体工作温升。

　　很多新手在建模的时候容易忽略拔模方向的一致性，这个零件的所有竖直面都要沿着同一个拔模方向设计，否则注塑成型时会出现倒扣，增加模具的复杂度，提升量产成本，另外零件的所有转角处都要做R0.5mm以上的圆角过渡，避免应力集中，在长期受热或者受振动的情况下出现开裂问题。针对不同功率等级的变压器，这个结构件的尺寸可以做等比例缩放，但核心的配合尺寸比如凸台的宽度、拱形槽的内弧直径、支脚的孔位间距，必须和对应的变压器参数做匹配，不能直接套用不同功率型号的尺寸，否则会出现装配失效的问题。在做结构验证的时候，首先要做试装测试，把零件装到对应型号的变压器上，检查凸台和铁芯定位槽的配合松紧度，检查拱形槽和出线铜排的间隙是否均匀，检查支脚和安装柱的对位是否顺畅，之后还要做振动测试和温升测试，确认在额定工况下零件不会出现松动、形变、开裂等问题，满足长期稳定运行的要求。
