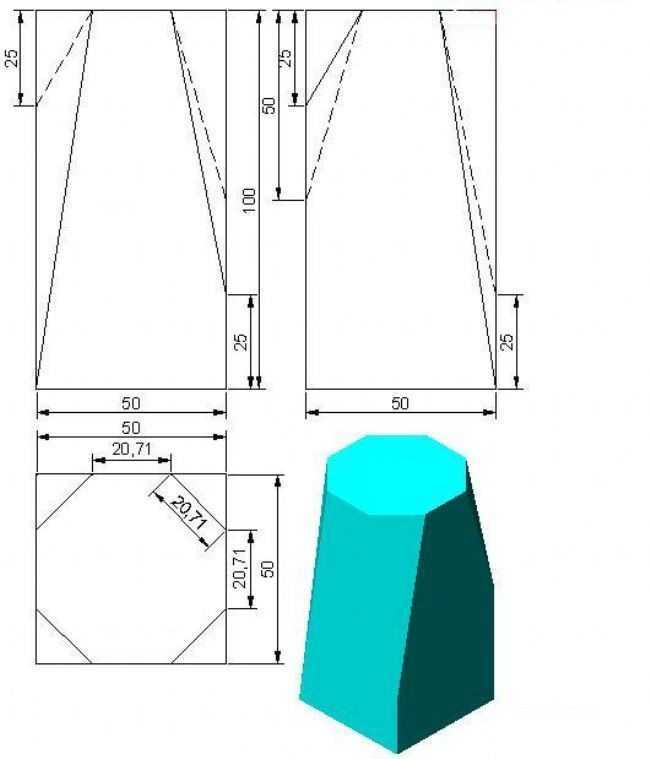

八棱柱状变径结构基础建模练习构件

　　在电源类产品的结构设计环节，这类八棱柱状变径结构常作为磁芯封装、绝缘支撑的基础构型出现，很多刚接触三维建模的工程师在做电源变压器周边结构练习时，都会从这类规则变径的棱柱结构入手，熟悉拉伸、拔模、倒角这些基础特征的操作逻辑。从实际应用场景来看，这类结构多适配小功率电源模块的内部支撑件，上端面的八边形平面用于贴合PCB板的定位孔位，下端稍宽的柱体部分则卡在变压器骨架的预留卡槽内，避免灌胶后支撑件出现轴向窜动。

　　设计这类结构的时候，首先要确认上下端面的外接圆直径差，这个差值直接决定了柱面的拔模斜度，要是斜度做小了，注塑脱模的时候容易出现侧壁拉伤，斜度太大又会占用过多的变压器内部绕线空间，常规小功率电源里用的这类支撑件，拔模斜度一般控制在1.5°到2°之间，既能满足脱模要求，也不会过度压缩绕线区域。外形尺寸方面，上端八边形的对边距离要和PCB上的安装避让孔保持0.2mm的单边间隙，方便装配的时候快速对位，下端柱体的最大外轮廓不能超出变压器骨架的内圈边界，不然绕制漆包线的时候会刮破线皮，造成绝缘失效。

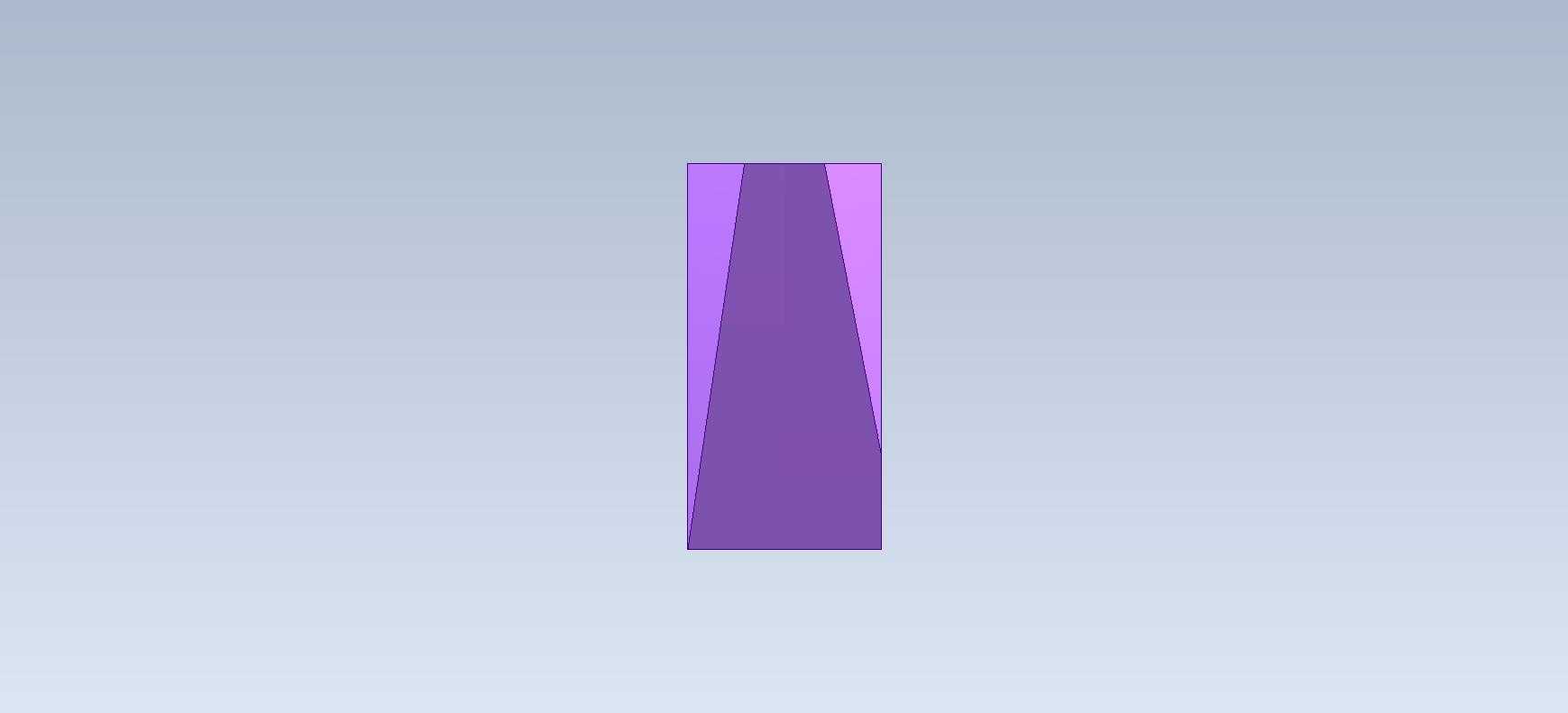

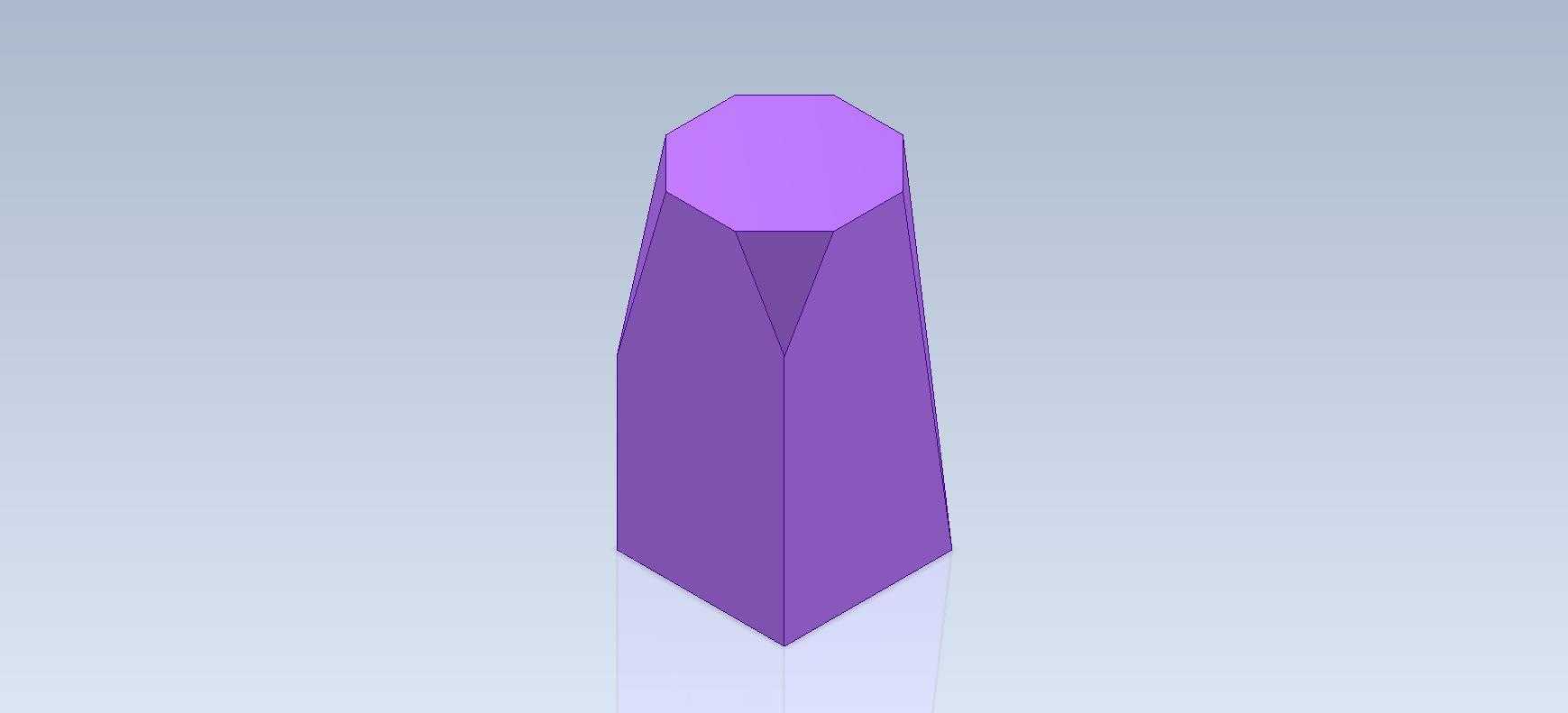

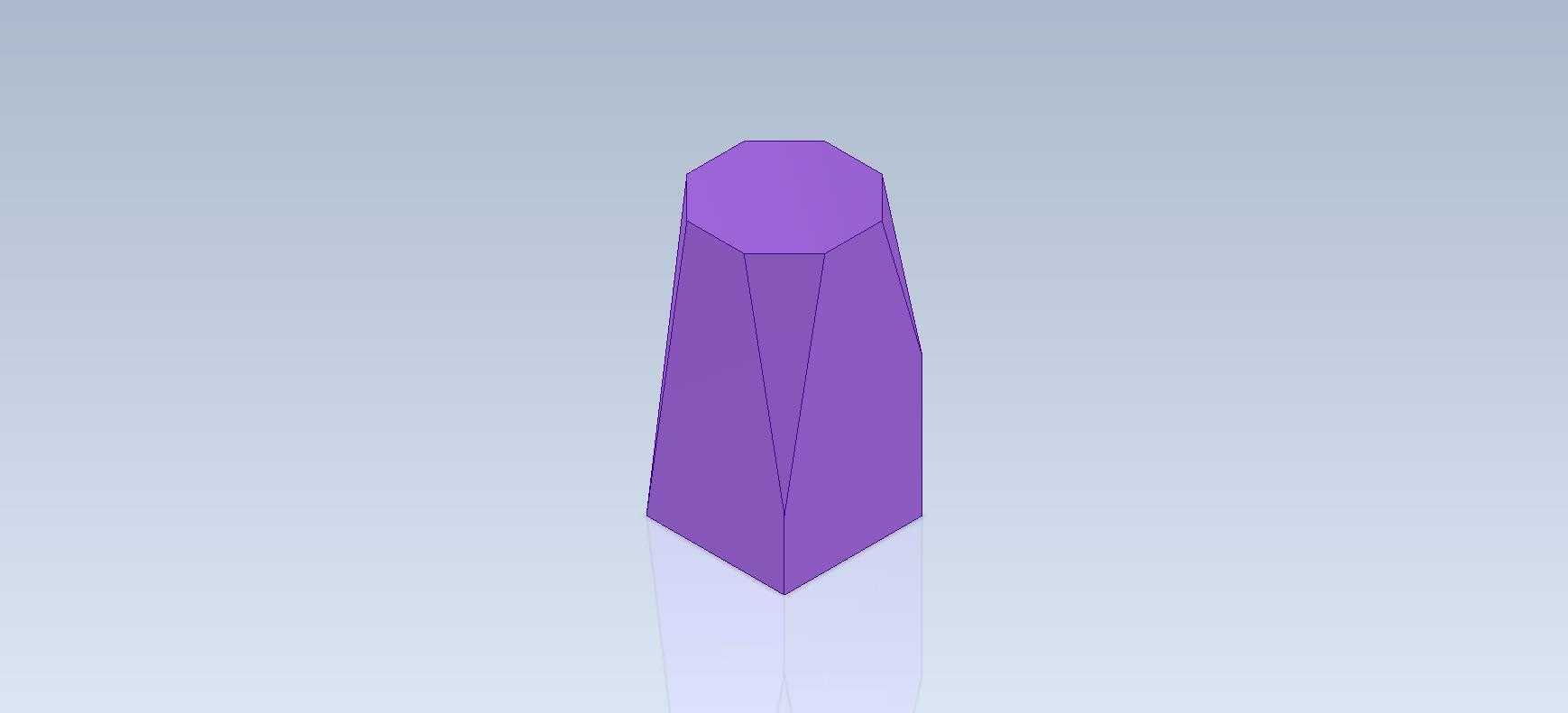

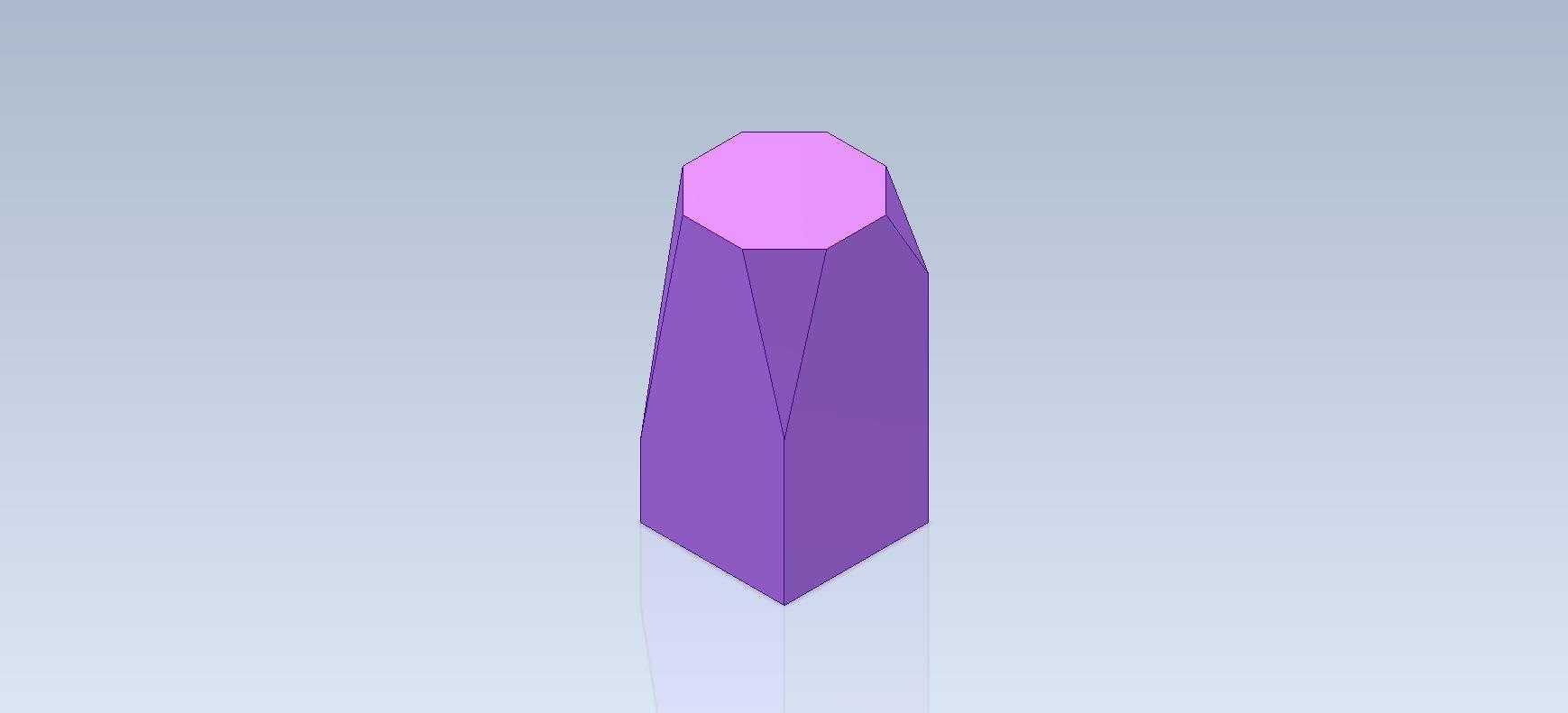

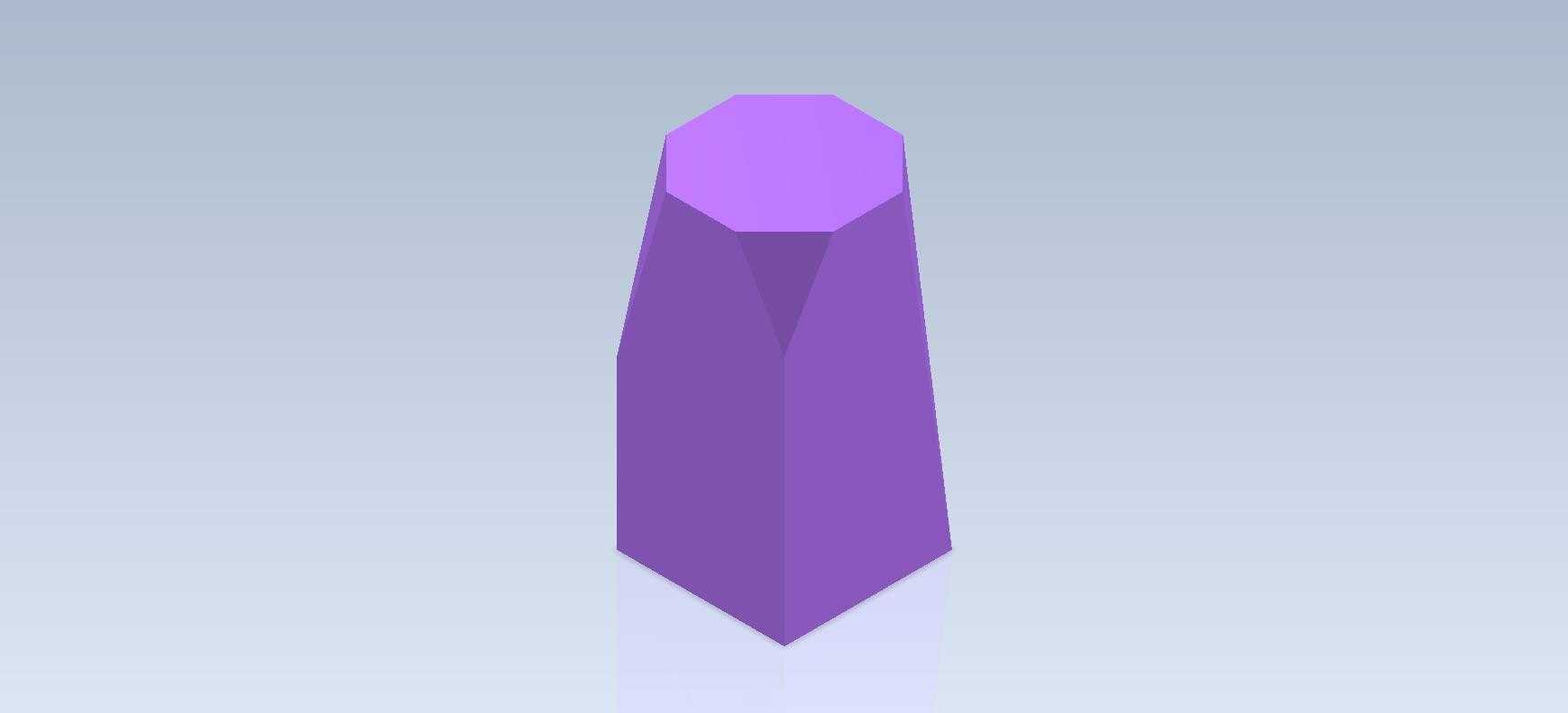

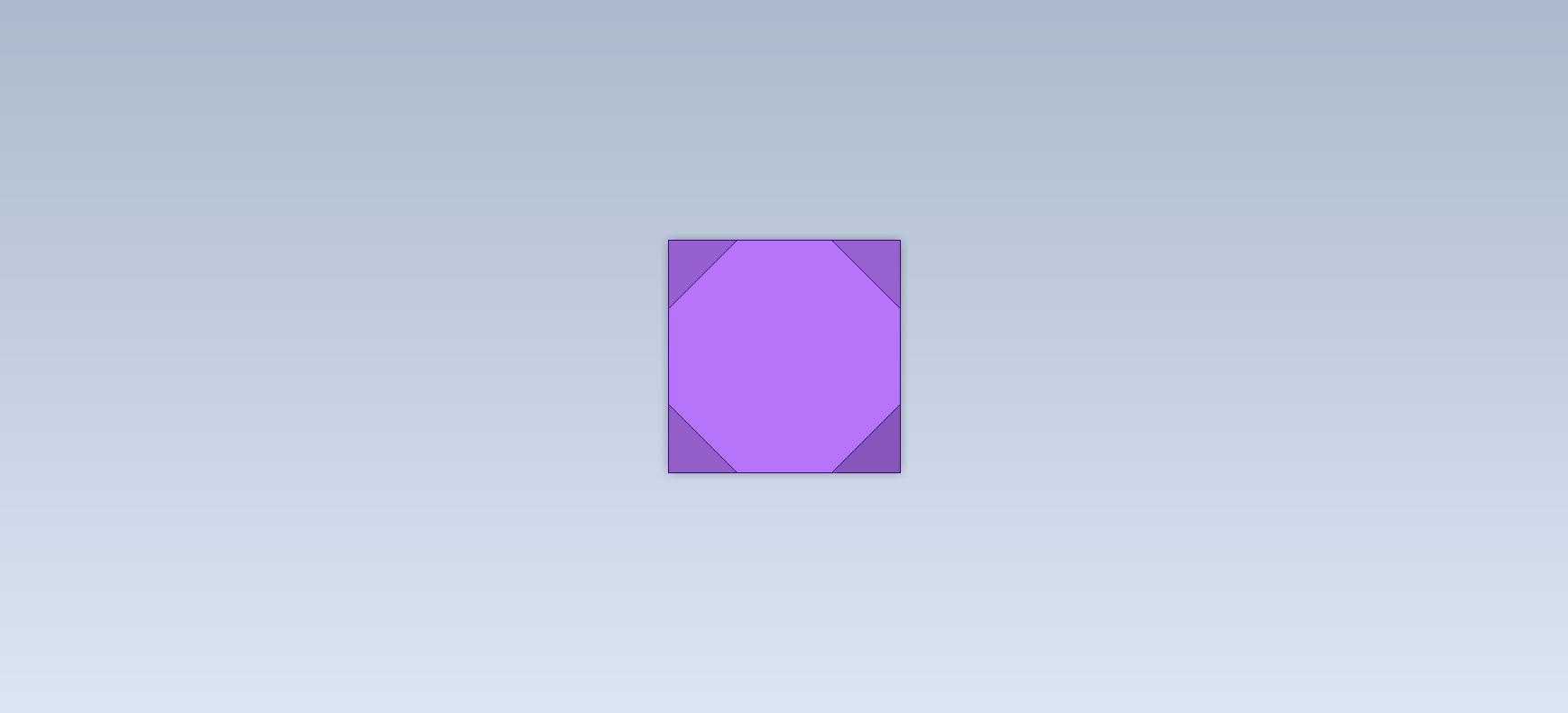

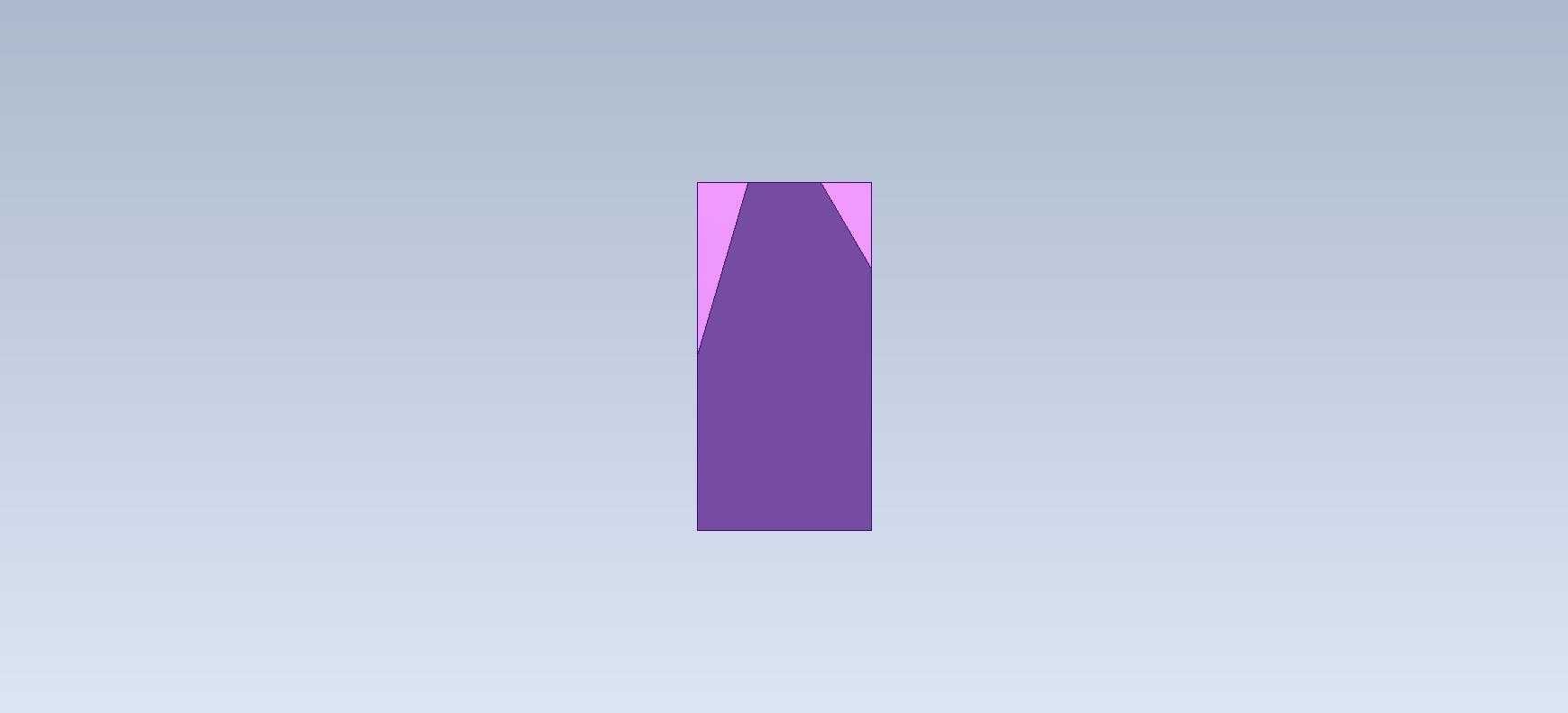

　　很多新手建模的时候容易忽略端面的倒角处理，上端面的锐边如果不倒C0.3的角，装配的时候容易刮伤PCB上的阻焊层，下端和骨架接触的位置如果不倒角，压装的时候会把骨架的卡槽撑裂，直接导致零件报废。从建模思路上来说，不需要做太复杂的曲面特征，先绘制上端八边形草图，约束好对边尺寸和各边的等长关系，再用放样或者带拔模的拉伸特征生成主体，最后在上下端面加上倒角就可以完成主体结构，整个建模过程重点是练习草图的全约束操作，避免出现过定义或者欠定义的情况，毕竟后续做工程图的时候，欠定义的草图会直接导致尺寸标注混乱。这类结构虽然简单，但是在实际生产里的容错空间很小，尺寸链的计算要从PCB安装面开始，往下累计到骨架卡槽的支撑面，总高度的公差要控制在±0.1mm以内，不然PCB装上去之后会出现翘曲，影响后续元器件的波峰焊质量。另外柱体的壁厚也要做合理控制，如果是作为绝缘支撑件使用，壁厚不能小于0.8mm，不然注塑的时候容易出现打不满的情况，要是壁厚超过1.5mm，又会在柱体内部产生缩痕，影响零件的结构强度。

　　很多人做这类练习的时候，只会照着图纸把外形画出来，不会去考虑后续的装配和工艺问题，其实这类基础构型的练习，核心不是把形状画对，而是要在建模的时候就把后续的注塑工艺、装配公差、使用场景的要求都考虑进去，比如柱体表面不需要做额外的纹理，保持光滑的模面就可以，不然会增加脱模的阻力，和骨架配合的面也不需要做抛光，适当的粗糙度反而能增加配合的摩擦力，避免支撑件在使用过程中出现转动。还有一个容易被忽略的点，就是八边形的边角位置，要做微小的圆角过渡，不能是尖锐的直角，不然应力会集中在边角位置，经过温度循环测试之后，容易从边角位置出现开裂，尤其是电源类产品工作的时候会有持续的温升，热胀冷缩带来的应力会放大尖角位置的缺陷，所以哪怕是练习模型，也要把这些工艺细节体现出来，养成符合工程实际的建模习惯。
