基础练习用立式带孔连接支架结构

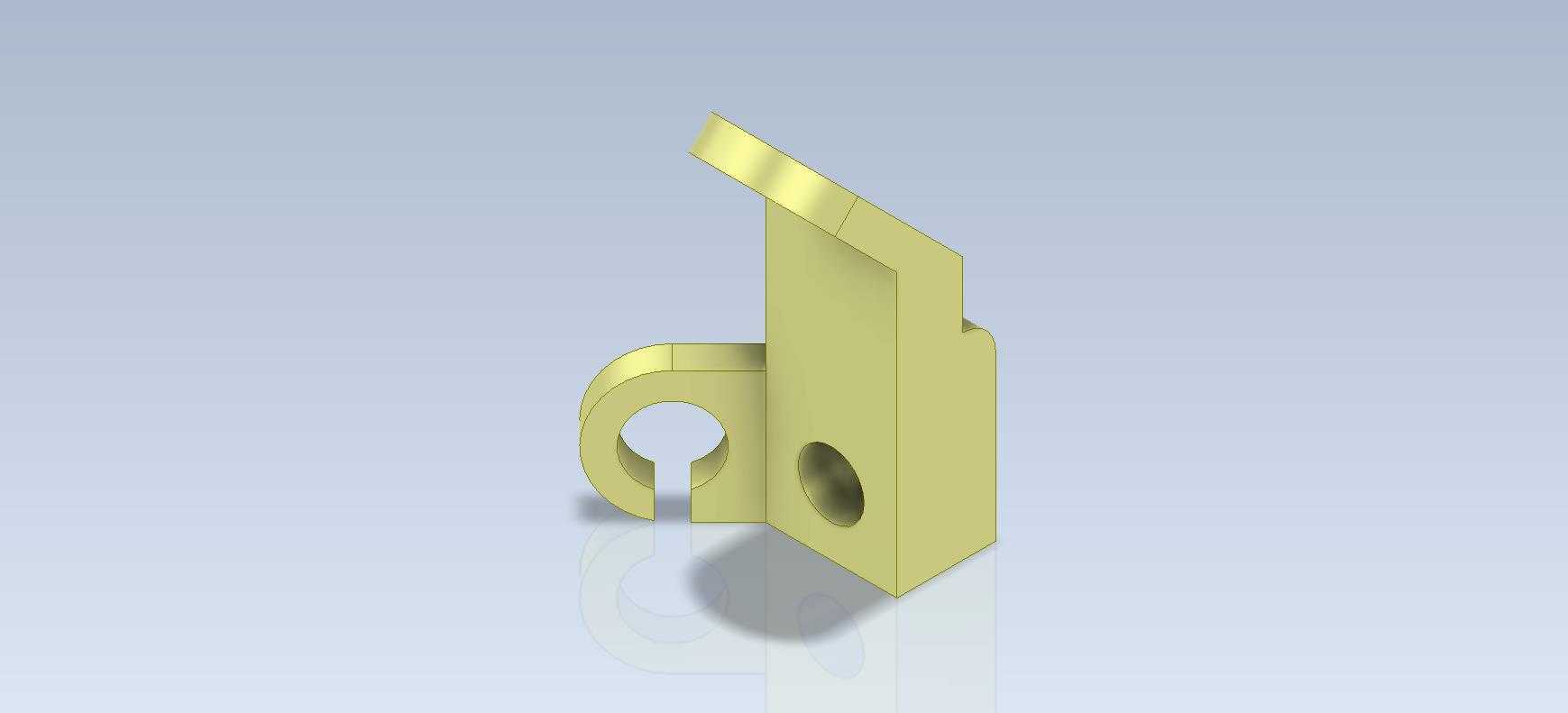

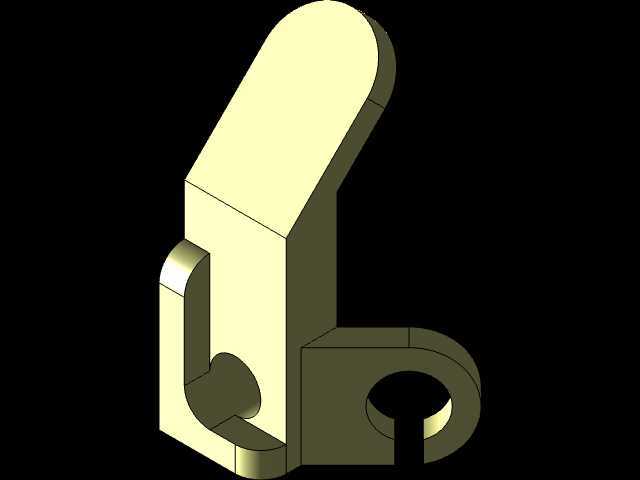

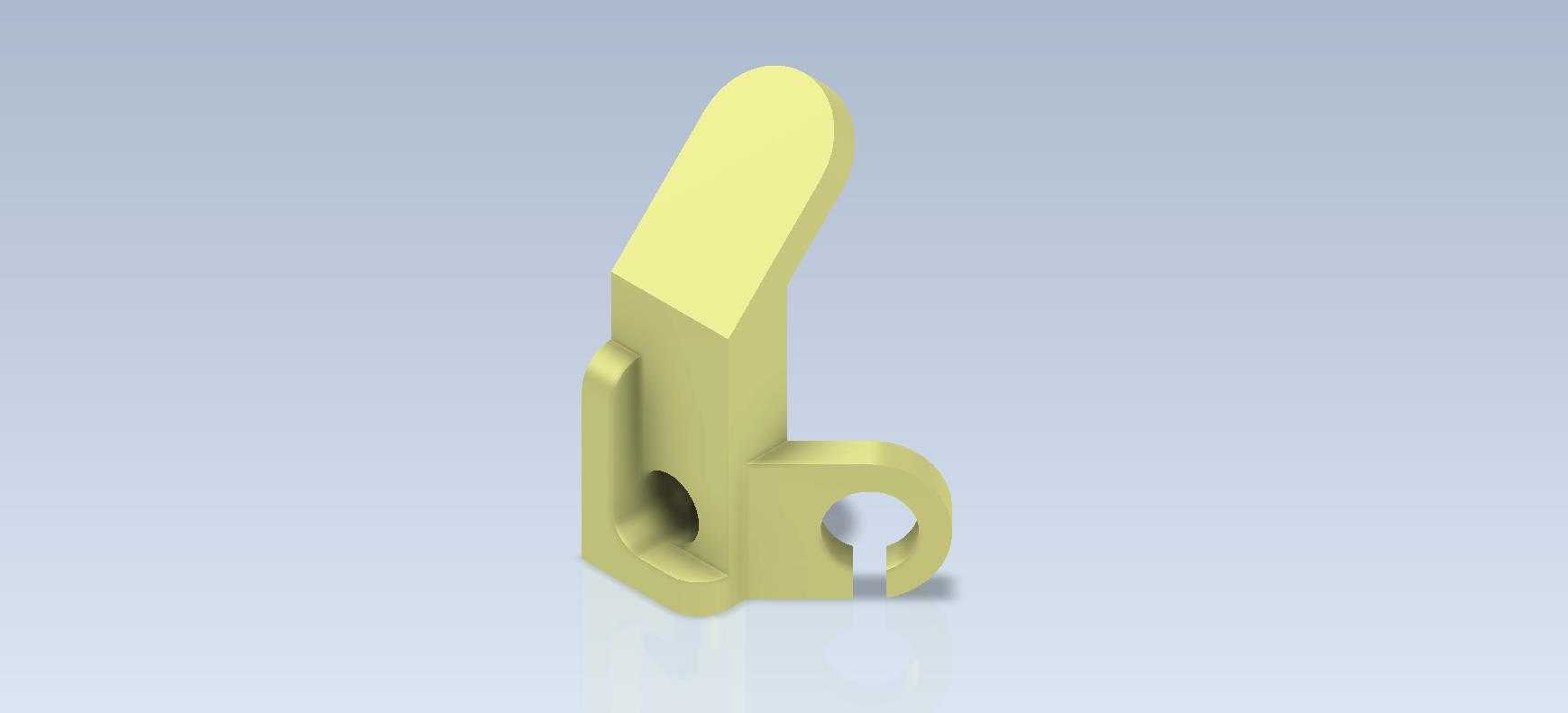

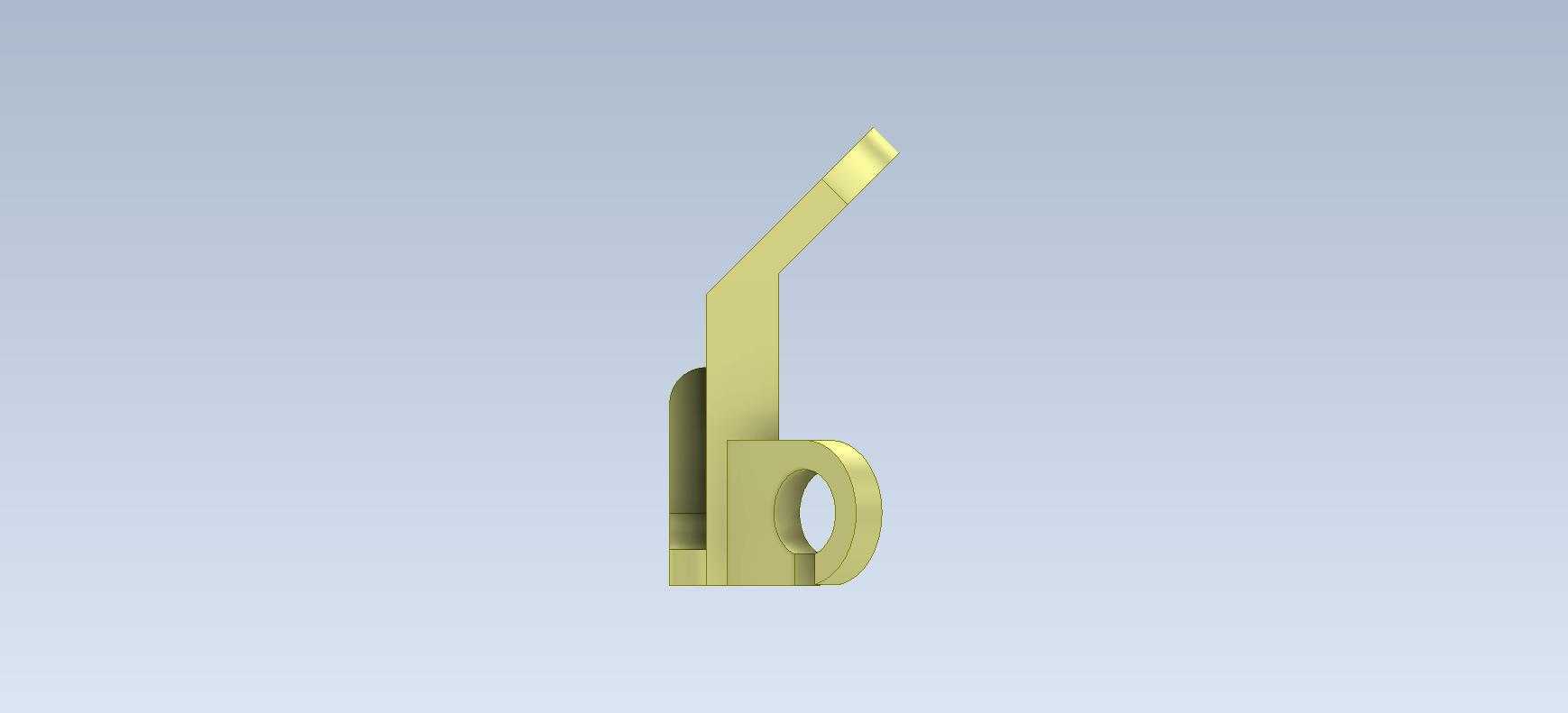

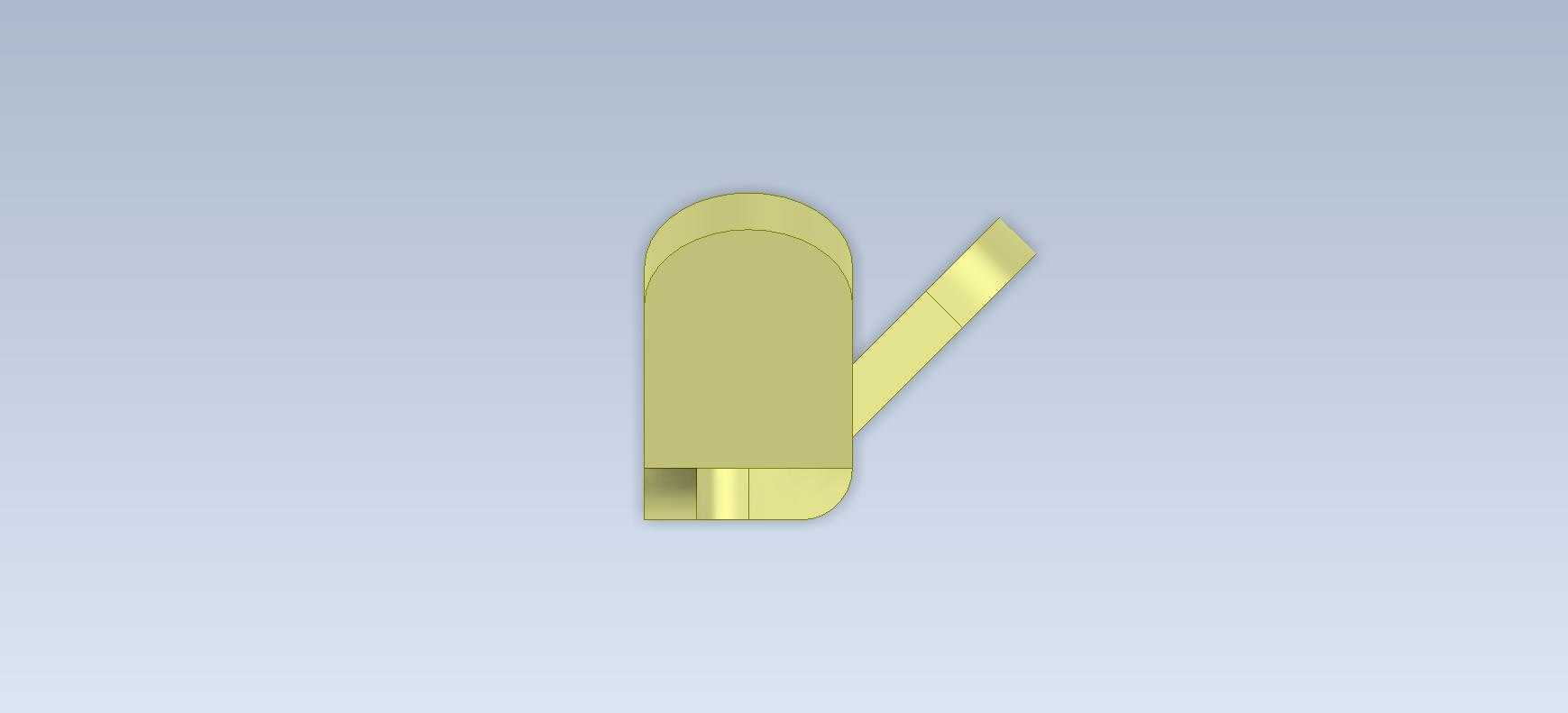

　　这类立式带孔连接支架属于小型机械结构中的基础连接件，在轻工自动化设备、小型工装夹具、教学实训台架中应用十分广泛，常作为摆动压块、定位挡件、连杆铰接座使用，承担载荷传递、位置限位、部件铰接的核心作用。从结构设计逻辑来看，整体采用一体式铣削成型思路，主体分为上部的长条形受力臂与下部的安装基座两个功能段，上部受力臂做了顶端圆弧过渡处理，既避免尖锐棱边造成的装配划伤，也能在作为压块使用时减少与被接触工件的应力集中，防止压伤工件表面；受力臂截面采用矩形结构，在满足侧向抗弯强度的前提下尽可能压缩厚度尺寸，适配狭小安装空间的布局需求。

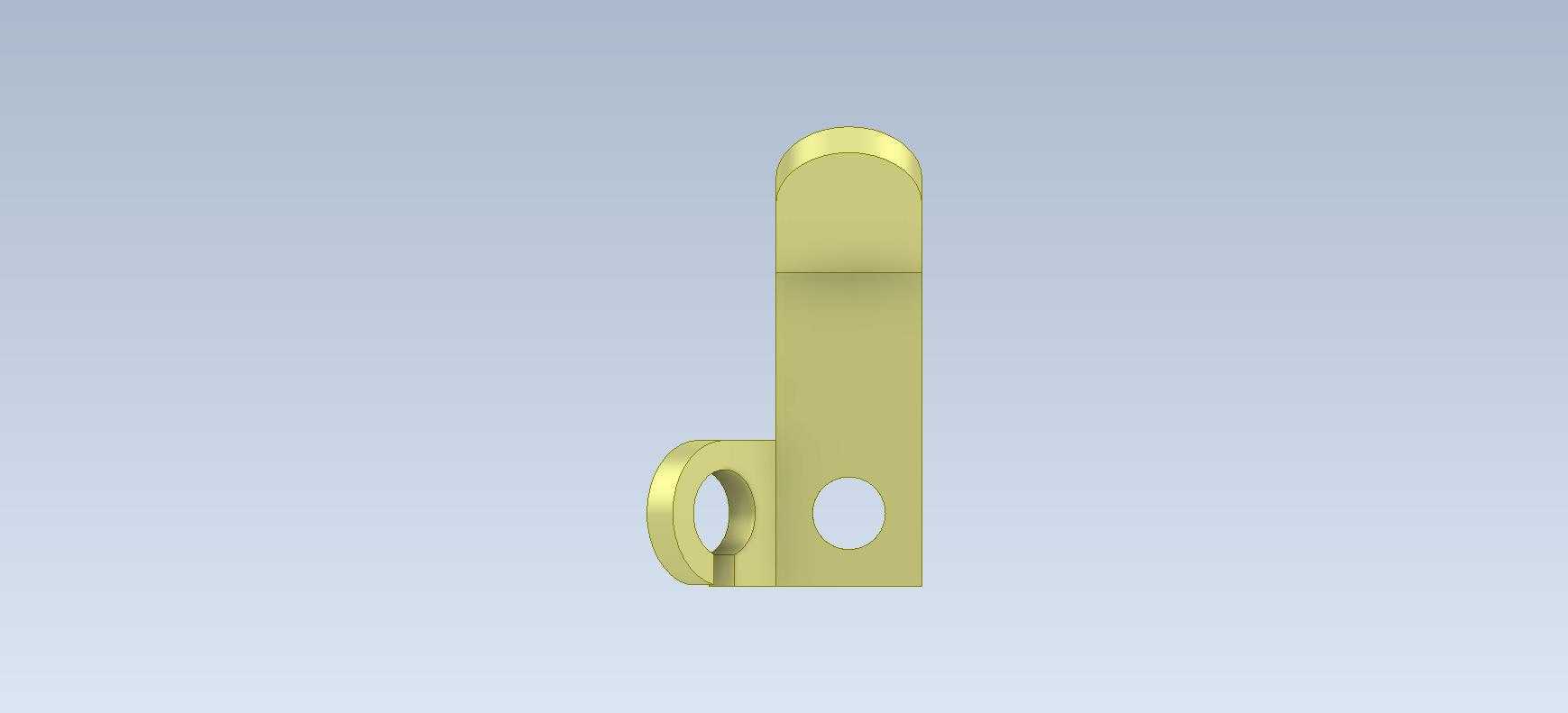

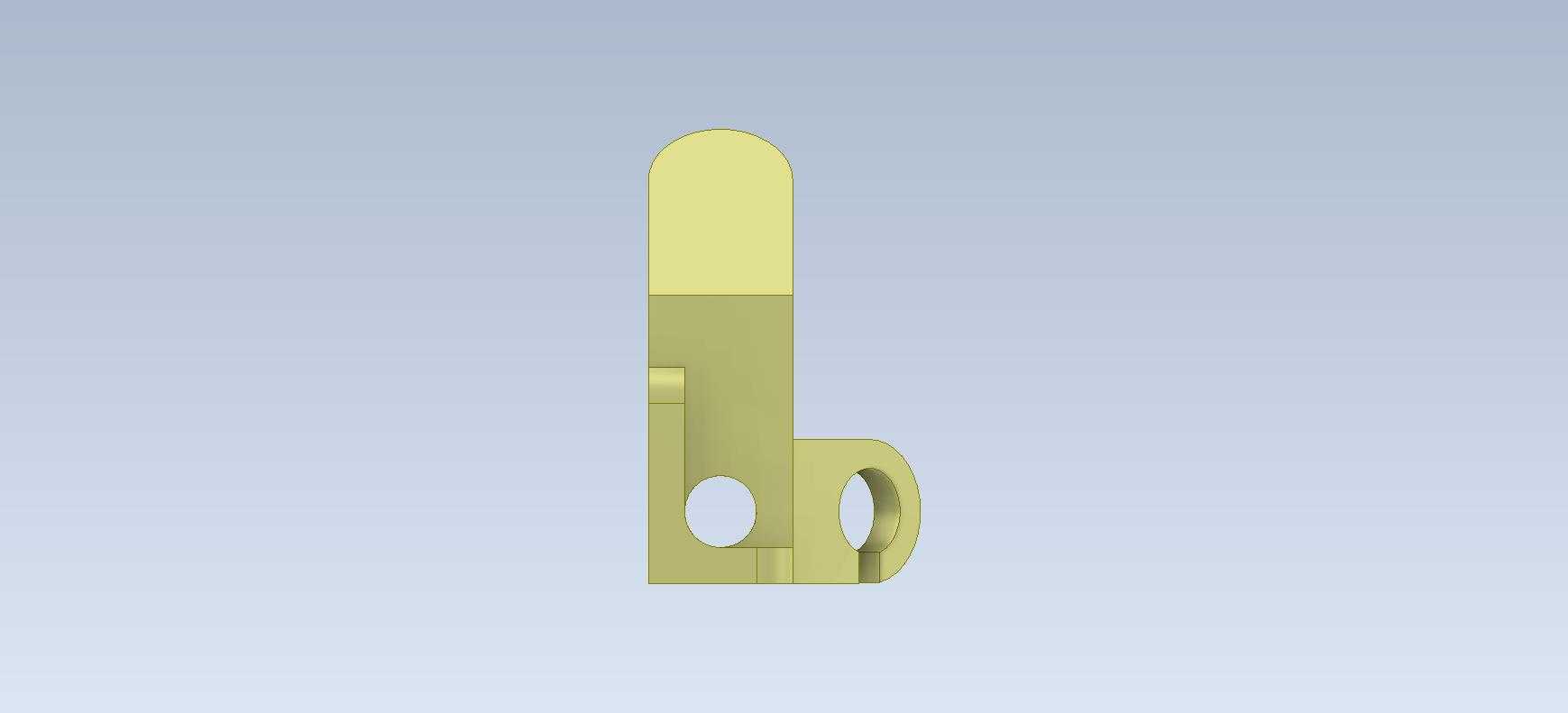

　　下部基座设置了两类安装孔位，一侧为完整的圆形通孔，用于穿装紧固螺栓实现支架与安装基板的刚性固定，孔位周边做了局部加厚凸台，提升螺栓连接区域的结构强度，避免长期受载后孔位出现开裂变形；另一侧为开口式C型卡槽，这种设计是为了实现快速装拆调整，无需完全拧下紧固件即可将支架卡入安装轴或螺栓上，调整位置时仅需松开紧固件即可滑动调整支架的安装角度与位置，大幅提升装配调试的效率，卡槽的开口宽度略小于配套轴径，能够在卡入后形成一定的预紧力，防止调试过程中支架出现意外移位。

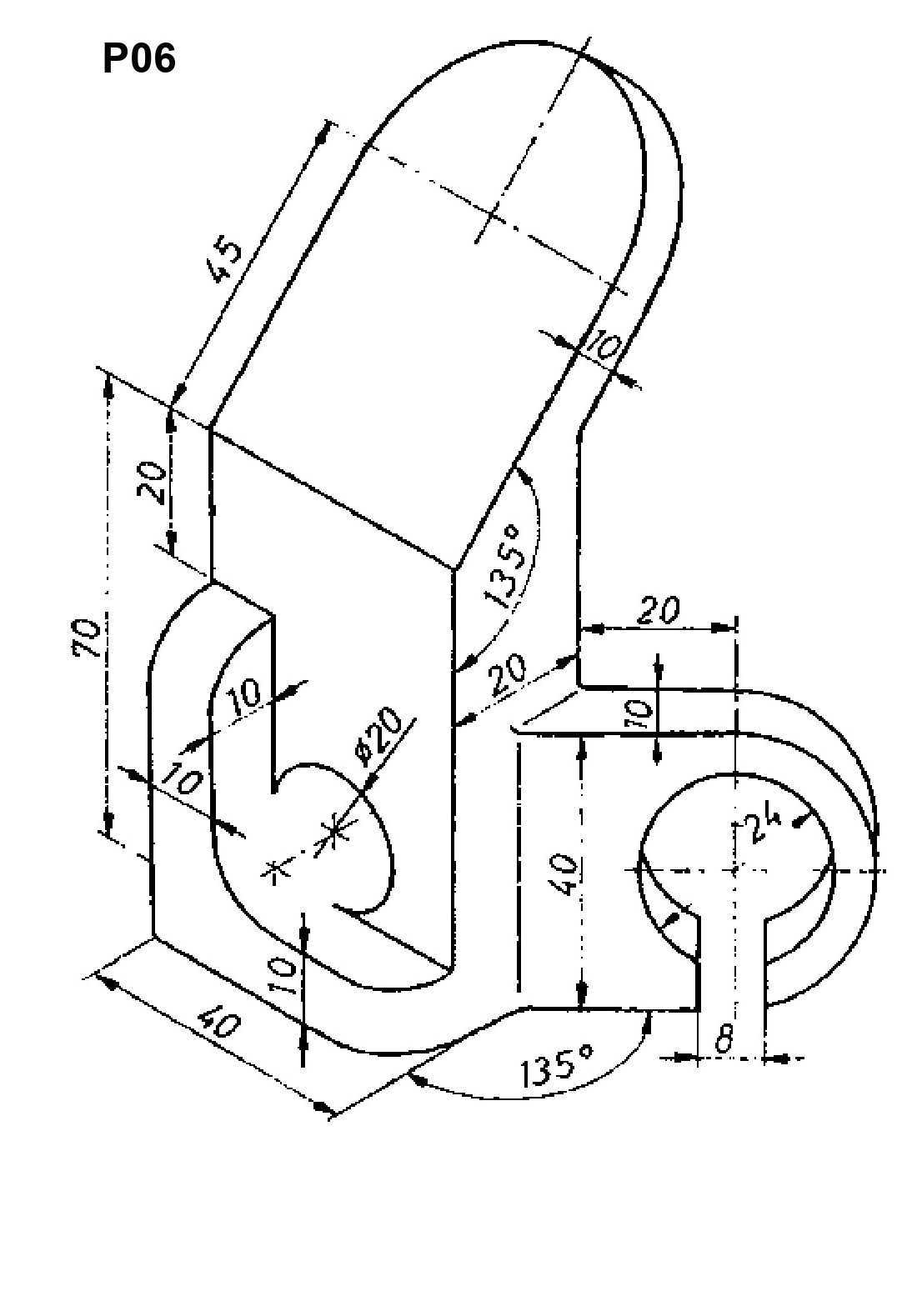

　　从安装边界来看，基座的底面为完全平面，能够与安装基板完全贴合，保证安装后的垂直度，避免支架受力后出现歪斜；上部受力臂与基座的衔接处做了圆角过渡，消除应力集中点，在承受反复冲击载荷或交变载荷时，能够有效降低衔接处的断裂风险，提升零件的使用寿命。在实际建模过程中，这类零件是三维建模入门阶段的典型练习案例，需要重点掌握草图绘制中的几何约束、拉伸凸台/切除特征的使用、圆角特征的参数设置、简单装配配合的逻辑，建模时需要先确定安装孔的中心距作为基准尺寸，再向上推导受力臂的长度与宽度，所有尺寸的公差选择需要匹配使用场景：作为固定压块使用时，安装孔采用H7级公差保证定位精度，作为铰接件使用时，C型卡槽需要做表面淬火处理提升耐磨性能，受力臂的工作面需要保证平面度要求，避免压接工件时出现接触不均的问题。

　　在实际设备应用中，这类支架常搭配扭簧、销轴使用，组成弹性压紧机构，用在小型输送线的工件挡停、工装夹具的快速压紧、检测设备的探头安装支架等场景，其结构简单、加工难度低，采用普通6061铝合金或Q235钢即可通过铣削加工完成，单件加工成本低，更换维护十分方便，设计时可以根据实际载荷大小调整受力臂的厚度与安装孔的直径，无需大幅改动整体结构即可适配不同的载荷需求，属于通用性极强的小型结构件。建模过程中需要注意拔模角度的设置，如果采用注塑工艺批量生产，需要在受力臂的侧壁添加1-2度的拔模斜度，C型卡槽的开口处需要做导入倒角，方便装配时卡入轴件，所有棱边的圆角需要区分装配圆角与工艺圆角，安装贴合面不能设置圆角，避免影响安装贴合度。
