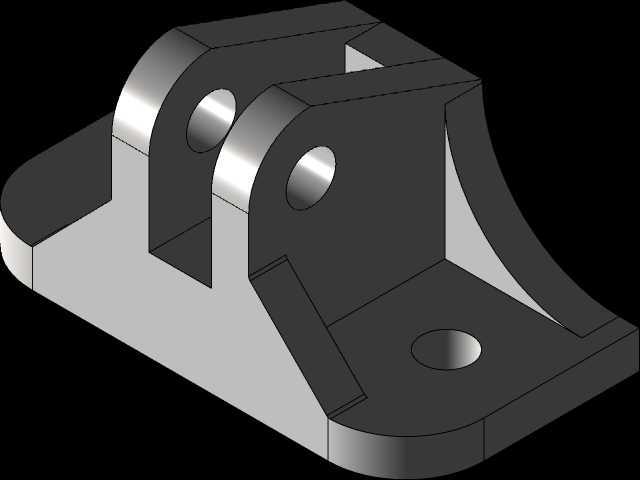

L型带双耳铰座支撑安装结构件

　　该类L型带双耳铰座的支撑结构件，在工业设备的铰接支撑场景中应用十分广泛，常见于各类需要实现转动副连接、载荷传递的工位，比如小型自动化生产线的摆臂支撑基座、工装夹具的翻转定位座、输送线侧挡的铰接安装位，也可作为轻型载荷下的连杆机构固定端使用，承担径向与一定程度的轴向载荷，实现两个部件之间的铰接转动同时保证安装基准的稳定性。从实际功能来看，这个结构件的核心作用是提供一个刚性的安装基准，通过底部的安装孔实现与设备机架、安装台面的固定，上部两个同轴的耳板孔用于穿装铰接销轴，连接需要做回转摆动的外部构件，耳板与底板之间的弧形加强筋，是针对铰接部位受载时的应力集中做的补强设计，避免耳板在反复受载的情况下与底板连接处出现断裂变形。设计思路上，首先是确定安装基准面，底部的平整安装面作为整个零件的定位基准，保证安装后与贴合面的接触面积足够，降低单位面积的压应力，底板上预留的沉头安装孔，可让紧固件头部沉入零件表面以下，不会突出平面干涉其他部件的安装；上部两个耳板的孔位同轴度是设计的核心公差要求，若同轴度偏差过大，穿装销轴后会出现卡滞、转动阻力大的问题，长期使用还会造成销轴与孔的偏磨，缩短部件使用寿命，因此建模时需要优先保证两孔的同轴约束，再做后续的结构细化。

　　耳板与底板之间的过渡采用弧形加强筋而非直角筋，一方面是减少直角处的应力集中，在承受冲击载荷时应力可以顺着弧形面分散传递，另一方面弧形结构在加工时也能减少刀具的直角切削冲击，降低加工难度，对于铸造或钣金折弯成型的同类零件，弧形过渡也能减少成型时的应力开裂风险。从安装边界来看，这类零件的底板长宽尺寸需要匹配安装位置的台面空间，通常底板的安装孔中心距会按照常用的工业安装标准做适配，比如适配常用的型材安装槽距，或者标准的安装孔位系列，保证可以直接替换同规格的标准支撑座；耳板的间距决定了可适配的铰接部件的厚度，耳板的孔径则对应常用的销轴直径系列，比如适配直径8mm、10mm、12mm的标准圆柱销轴，设计时耳板的厚度需要根据额定载荷做核算，保证销轴受剪时耳板的挤压强度满足安全系数要求，通常安全系数取3-5倍的额定动载荷即可满足大部分工业场景的使用需求。

　　零件的整体外形采用L型布局，充分利用垂直安装面的空间，在较小的占地面积下提供足够的铰接支撑高度，耳板外侧做的倒角处理，一方面是去除锐边避免安装时划伤操作人员，另一方面也能在穿装销轴时起到导向作用，方便销轴快速对准孔位。底板上除了两侧的安装孔，中心位置预留的定位孔，可用于安装定位销，实现零件与安装面的精确定位，避免仅靠螺栓固定时出现长期受载后的位置偏移，对于需要重复定位精度的工装场景，这个定位孔的作用十分关键，能保证每次拆装后零件的位置精度保持在公差范围内。

　　建模练习时，这类零件非常适合初学者掌握基准面创建、凸台拉伸、切除拉伸、筋特征、倒角圆角这些基础建模命令的使用，通过绘制这个零件可以理解机械结构中加强筋的设计逻辑、同轴孔的公差配合意义、安装孔的沉头设计作用，建立从建模到实际加工装配的思维衔接，避免只会画三维模型却不理解每个结构实际作用的问题。在实际选型使用时，需要根据所连接部件的载荷大小、摆动角度、转动频率来确定零件的材质，比如轻载低频率的场景可以选用铝合金材质做阳极氧化处理，兼顾重量与防锈需求；中等载荷的场景可以选用Q235钢做喷塑或镀锌处理，成本低强度足够；重载或者有腐蚀环境的场景则可以选用304不锈钢材质，保证使用寿命。安装时需要先将底板与安装面贴合，先装入定位销确定位置，再拧紧安装螺栓，螺栓的拧紧力矩需要根据螺栓规格匹配，避免力矩过大造成底板变形，或者力矩不足导致使用过程中松动；铰接销轴装入前需要涂抹润滑脂，减少转动时的摩擦磨损，销轴两端需要加装卡簧或者挡圈固定，避免销轴在转动过程中轴向窜动脱出。
