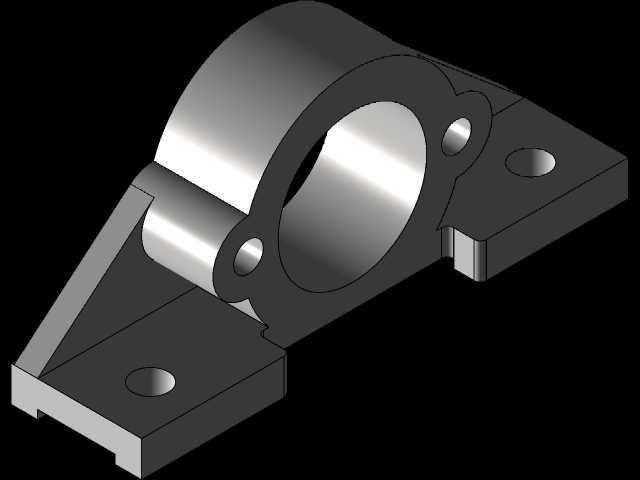

这款带三角加强筋的分体式轴支撑固定座,在轻工输送线、小型工装夹具台、非标自动化检测工位的轴系定位场景中十分常见,主要承担径向承载与轴件周向限位的作用,避免转动轴在运行过程中出现径向窜动、安装偏斜的问题,相比一体式轴座,它的分体式抱合结构能在不拆卸轴端其他传动件的前提下完成拆装维护,大幅降低产线停机调整的时间成本。从实际使用场景来看,这类固定座常被用在小型皮带输送机的从动辊端定位、手动工装的转轴支撑、检测设备的摆杆铰接位,部分小型包装机械的导辊安装位也会选用同结构的支撑件,它的安装底板采用双侧翼延伸设计,每侧翼板预留一个沉头安装孔,安装时可通过内六角螺栓直接固定在铝型材框架或钢板工作台面上,沉孔设计能让螺栓头完全没入安装面,不会突出平面干涉周边运动部件的运行轨迹。
设计层面上,支撑筒与安装底板之间的三角加强筋是核心受力结构,实际建模时需要重点关注筋板与筒壁、底板的交接处圆角处理,避免应力集中导致的受力断裂——在实际工况中,轴件传递的径向载荷会通过筒壁传导到筋板,再分散到整个安装底板上,如果交接处做直角处理,长期受交变载荷很容易出现裂纹,因此建模时需要在筋板的两个连接边做R3-R5的过渡圆角,匹配常规五金件的铸造或铣削加工工艺。抱合结构的两个耳片上预留了螺栓过孔,安装时将上半抱箍与下半座体对齐后穿入螺栓锁紧,就能抱紧穿过内孔的轴件,内孔的尺寸公差一般取H7级,适配g6公差的光轴,既能保证轴件转动顺畅,又不会出现过大的配合间隙导致轴系晃动。
从安装边界来看,这款固定座的底板总宽度要匹配常用的40系列铝型材安装槽间距,两个安装孔的中心距控制在80mm-120mm区间,能直接适配市面上多数轻型设备的安装基准,支撑筒的中心高根据常用轴系安装高度设计,保证轴件安装后与安装面的平行度公差在0.02mm/100mm以内,避免轴件倾斜导致的传动卡滞。建模练习时可以重点关注几个细节:一是抱合耳片的位置要避开加强筋的布置区域,避免螺栓锁紧时筋板对耳片形成干涉;二是底板底部的缺口设计,这个结构是为了适配安装面存在轻微凸起的场景,同时减少加工时的底面铣削面积,降低加工成本;三是内孔与端面的垂直度要控制在合理范围内,这直接决定了轴件安装后的转动精度,如果垂直度超差,轴件转动时会出现别劲的情况,长期运行会加剧轴与孔的磨损。
实际选型时,需要根据所支撑轴的直径匹配对应内孔规格的支撑座,同时核算轴端的径向载荷是否在支撑座的承载范围内,这款带加强筋的结构相比无筋的平板支撑座,径向承载能力能提升40%左右,适合中等载荷的轴系支撑场景,不需要额外增加辅助支撑结构就能满足使用要求。建模过程中还要注意各特征的工艺合理性,比如所有外露棱边都要做C1的倒角处理,避免安装时划伤操作人员,安装孔的沉头深度要匹配对应规格内六角螺栓的头部高度,保证螺栓锁紧后头部不高出安装面,抱合耳片的厚度要满足螺栓锁紧时的强度要求,不会因为锁紧力过大导致耳片断裂。
