L型带铰轴支撑座机械结构

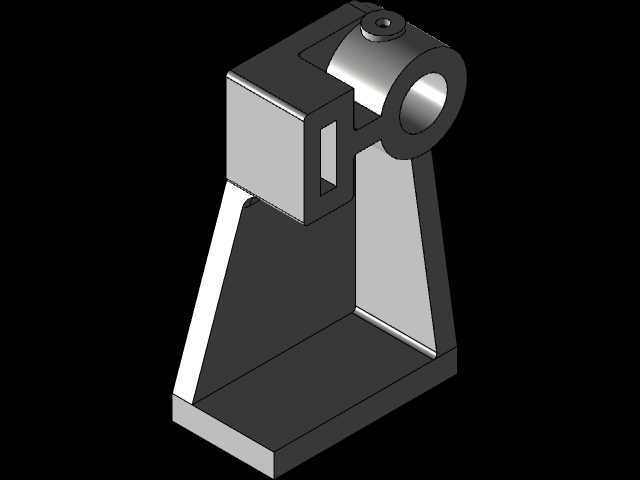

　　该支撑类构件常见于小型工装夹具、检测台架、轻型输送线的侧装支撑点位，也可作为自动化设备中摆臂、连杆类机构的铰接基座使用，承担径向载荷传递与铰接点位定位的核心作用，日常工况下多承受中等强度的静载荷与小幅交变载荷，对安装基面的平面度、铰接孔的同轴度有明确的工程要求。从结构设计逻辑来看，整体采用L型一体化布局，底部为平直安装基板，预留的安装孔位可适配内六角螺栓完成与设备基面的锁固，基板与竖直支撑臂之间做了斜向加强筋过渡，可有效抵消侧向载荷带来的弯矩，避免支撑臂根部出现应力集中断裂的问题；竖直臂顶端集成带通孔的圆柱铰座，通孔为整圆贯通设计，可适配销轴、短轴类零件穿装，实现与外部摆动构件的铰接配合，铰座端面做了沉台设计，可容纳轴承挡圈或者轴端盖板，限制铰接轴的轴向窜动。

　　在细节处理上，竖直支撑臂的侧面开设了矩形减重槽，在不降低整体结构刚性的前提下减少了材料用量，同时也为内部走线或者小型附件安装预留了空间；所有棱边均做了倒角处理，既避免机加工后锐边划伤人手，也能消除热处理环节的应力集中点。从安装边界来看，底部安装基板的长宽尺寸适配常规100-150mm间距的安装孔位，顶端铰轴孔的中心高度处于120-180mm区间，可满足多数小型铰接机构的安装高度需求，铰轴孔的内径适配常用直径的标准销轴，无需额外定制非标连接件即可完成装配。

　　建模过程中需要重点关注几个形位公差的匹配：底部安装面与铰轴孔轴线的平行度需要控制在合理范围内，否则会导致铰接构件转动卡滞；竖直支撑臂两侧面与安装基面的垂直度偏差过大时，会造成整体受力偏移，长期运行易出现结构变形；铰座通孔的圆柱度直接影响铰接转动的顺畅度，建模时需要预留合理的公差配合间隙，避免过盈装配导致销轴无法穿装，或是间隙过大造成铰接点位晃动量超标。这类结构非常适合建模学习者练习拉伸、切除、筋特征、倒角等基础建模命令的综合运用，通过拆解该结构的建模步骤，可以快速掌握从基体搭建到细节特征添加的完整建模逻辑，理解机械结构中“强度优先、工艺适配、装配友好”的设计原则，避免出现仅追求外观相似而忽略工程实际可行性的建模问题。

　　在实际生产中，该类零件多采用45号钢或者铝合金加工，钢制零件表面做发黑处理防锈，铝合金零件可做阳极氧化提升表面耐磨性，加工时先铣削底部安装基准面，再以基准面定位加工铰轴孔与其余特征，可有效保证各尺寸的形位公差符合设计要求，装配时需要先将基座与安装基面锁固，再穿装铰接轴，最后加装轴端限位件，即可完成整个支撑点位的装配，后续维护时仅需定期检查铰接点位的磨损情况与安装螺栓的紧固状态即可，整体维护成本较低，适配多数轻型工业设备的支撑需求。
