叉臂式铰接支撑连接构件

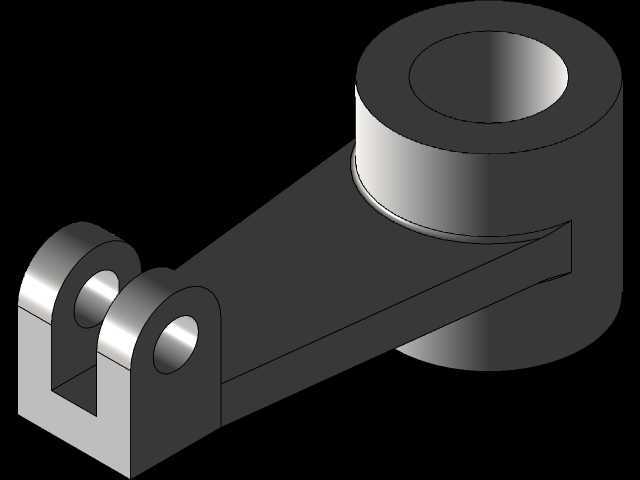

　　这类带双叉耳与同轴套筒的铰接连接构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见，核心作用是实现两个运动部件间的定轴摆动传动，同时承担径向载荷与小范围的轴向限位，避免传动过程中出现连杆窜动、卡滞的问题。从结构设计逻辑来看，构件一端的双叉耳结构预留了标准销轴安装孔，两个耳片的同轴度公差控制在IT7级范围内，装配时可通过配套销轴与驱动端摆杆铰接，耳片内侧预留的0.2mm间隙是为了适配装配公差，同时避免运动过程中与配合件发生端面摩擦，减少长期运行的磨损量。另一端的大直径同轴套筒结构，内孔为光面设计，可直接套装在固定支撑轴上，套筒的轴向长度根据支撑轴的安装跨度设计，保证足够的支撑接触面积，降低接触面的比压，延长支撑部位的使用寿命，套筒外圆与连接臂的过渡位置做了R3的圆角过渡，避免应力集中，在承受交变载荷时不会出现根部断裂的问题。

　　连接臂的截面采用等强度设计思路，从套筒端到叉耳端的截面厚度随受力弯矩变化逐步调整，在保证整体结构刚度的前提下尽可能减少冗余材料，降低构件自身重量，减少传动过程中的惯性负载。实际应用中，这类构件常被用在小型气动摆台的从动连杆、工装夹具的压紧摆臂、输送线的挡料机构摆杆位置，安装时需要注意套筒内孔与支撑轴的配合公差选用H7/g6间隙配合，既保证转动灵活，又不会出现过大的径向间隙导致传动精度下降；叉耳端的销轴孔与销轴采用H8/h7配合，装配后需在销轴端部加装开口销或者轴用挡圈做轴向限位，防止运行过程中销轴脱出。

　　从安装边界来看，构件的整体摆动范围由叉耳的开口角度决定，设计时已经预留了足够的摆动避让空间，在±45度的摆动角度范围内，构件不会与周边的安装基座、其他传动部件发生干涉。套筒端面与安装基座的接触面需要保证平面度不低于0.05mm，避免安装后出现套筒偏斜，导致转动阻力增大、磨损不均匀的问题。叉耳的两个耳片平行度公差控制在0.03mm以内，保证与配合摆杆装配后不会出现别劲的情况，降低传动过程中的额外负载。这类构件的建模过程非常适合作为三维建模入门练习案例，从基础的草图绘制、拉伸凸台开始，到后续的倒角、圆角处理，再到装配配合的公差预留，完整覆盖了机械零件建模的常规操作流程，建模时需要重点关注两个铰接孔的同轴度、连接臂的强度过渡、安装面的平面度要求，这些细节直接决定了零件加工后的实际装配效果与使用寿命。在实际选型替换时，需要核对套筒内孔直径、叉耳孔中心距、叉耳开口宽度这几个核心安装尺寸，只要这几个尺寸匹配，就可以直接替换同类型的铰接构件，不需要对周边安装结构做额外调整，适配性较强。
