带肋双安装座半圆抱箍支撑支架

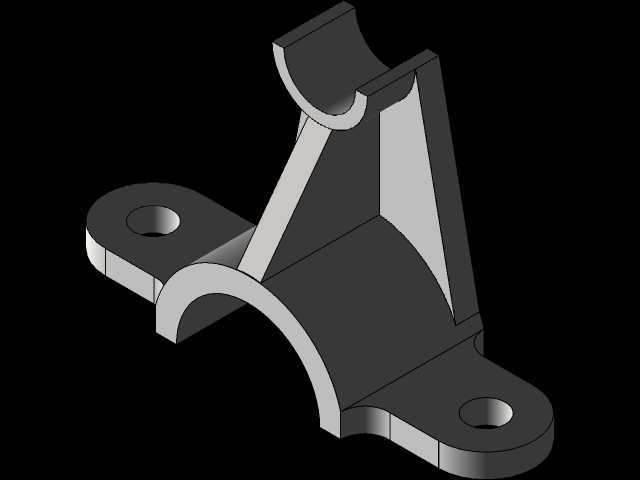

　　这类带加强筋的半圆抱箍式双安装座支架，在工业管路铺设、轻型轴类部件固定场景中应用十分广泛，常见于生产线气动管路排布、小型设备传动轴辅助支撑、户外管线架空固定等工况，核心作用是为圆柱形被支撑件提供稳定的径向限位，同时通过底部的两个安装孔完成与安装基面的刚性连接，避免被支撑件在运行过程中出现径向窜动、振动偏移的问题。从结构设计逻辑来看，主体采用上下两处半圆弧形抱合面的设计，下半圆为一体式承托结构，上半圆为配套压合结构（本模型展示的是下半承托主体部分），圆弧面的曲率完全匹配被支撑圆柱件的外径，保证接触面积足够大，不会出现局部应力集中压伤管件或轴件表面的情况；两侧延伸出的安装耳板上预留了通孔，用于穿装螺栓完成与基面的锁固，耳板与主体竖板之间设置了三角形加强筋，从竖板顶部一直延伸到耳板根部，大幅提升了竖板的抗侧向弯曲能力，当被支撑件存在径向载荷时，筋板可以将受力均匀分散到两侧安装耳板上，避免竖板与耳板连接处出现应力断裂。

　　在实际选型适配过程中，首先要确认半圆抱合面的内径尺寸，必须与被固定的管件、轴件外径保持一致，公差控制在间隙配合的合理区间，既方便安装时的对位，又不会因为间隙过大导致支撑松动；其次要核对两个安装孔的中心距，这是安装边界的核心参数，需要和安装基面上预留的螺孔位置完全匹配，孔的直径要适配所选螺栓的规格，通常会比螺栓公称直径大0.5到1毫米，补偿安装时的位置误差。安装基面的平面度也有相应要求，如果基面存在明显凹凸，会导致安装耳板锁固后出现翘曲变形，长期受载下容易在筋板连接处产生疲劳裂纹，因此安装前需要对基面进行找平处理，锁固螺栓时要采用对角交替拧紧的方式，保证两个耳板受力均匀，避免单侧受力过大导致支架偏斜。

　　从建模练习的角度来说，这个零件非常适合入门阶段的学习者掌握基础特征的运用：首先通过拉伸命令生成主体的底板与竖板轮廓，再通过旋转切除或者拉伸切除生成半圆抱合面，之后绘制三角形筋板的草图使用筋命令生成加强结构，最后对安装耳板进行打孔、对所有锐边进行倒圆角处理，整个建模过程没有复杂的曲面特征，全部是基础的实体建模命令，却能完整体现机械零件“功能决定结构”的设计逻辑——每一处结构都有对应的受力需求，没有多余的冗余设计。

　　在实际工况中，这类支架的材质通常根据使用环境选择，普通室内工况采用Q235钢板焊接或者铸造成型后做喷塑防锈处理，有腐蚀介质的工况则会采用304不锈钢材质，重载场景下还会对筋板厚度、耳板厚度做相应加强，甚至在抱合面内侧增加橡胶垫层，一方面起到防滑作用，另一方面可以缓冲被支撑件运行时产生的振动，降低噪音传递。需要注意的是，这类支架的承载能力和安装孔的螺栓规格、抱合面的接触长度直接相关，选型时需要核算被支撑件的重量以及运行时的动载荷，预留足够的安全系数，避免长期受载下出现支架变形、螺栓断裂的问题。如果是用于旋转轴的辅助支撑，还需要保证半圆面的轴线与轴的回转轴线同轴度误差在允许范围内，否则会出现轴件转动卡滞、局部磨损加剧的问题，安装时可以通过塞尺测量抱合面与轴件的间隙，调整支架位置直到间隙均匀后再锁固螺栓。
