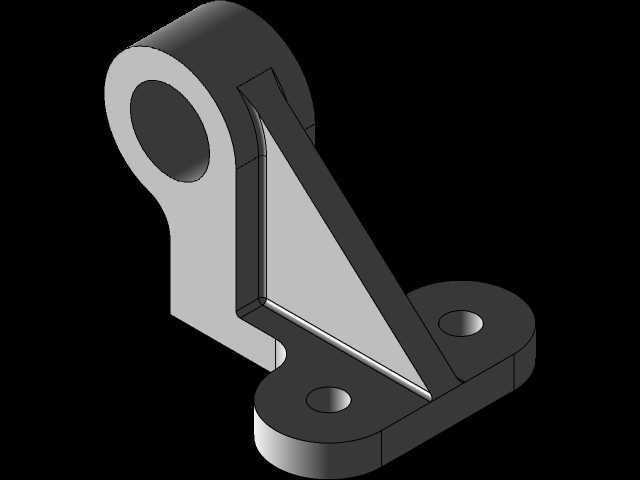

带三角加强筋的铰接式安装支座结构

　　这类带三角加强筋的铰接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里应用十分普遍，核心作用是作为转动副的固定承载基座，为铰接销轴提供稳定的安装基准，同时承受连杆往复摆动带来的径向载荷与交变弯矩。从实际工况来看，这类支座通常安装在设备的型材框架或者安装基板上，上方的铰接孔会配套铜套或者滚动轴承，穿装销轴后连接摆臂、连杆或者气缸推杆，把驱动件的直线或者回转动作传递到执行端，常见于小型物料推送机构、工装翻转定位结构、设备防护门的铰接支撑位，相比无加强的悬臂式支座，抗形变能力提升明显，能避免长期受载后铰接孔位偏移导致的传动卡滞、销轴磨损过快问题。

　　设计这类支座的时候，首先要确定的是铰接孔的中心高，这个尺寸直接决定了连杆机构的运动行程与转动角度范围，中心高偏差超过0.1mm就可能导致整个连杆机构的运动轨迹偏离设计值，出现死点或者干涉问题。底座部分采用双安装孔的耳式布局，两个安装孔的孔距需要匹配常用的型材安装槽间距或者设备基板的预留孔位，安装孔本身设计为沉孔结构，装配时内六角螺栓的头部可以完全沉入沉孔内，不会突出底座平面，保证支座安装后与安装面完全贴合，不会出现局部翘曲导致的受力不均。三角加强筋的设计是整个结构的核心，筋板的厚度通常取底座壁厚的0.8-1倍，筋板的斜边从铰接筒的外侧壁一直延伸到底座的安装平面边缘，形成稳定的三角形受力结构，把铰接部位承受的弯矩直接传导到底座的整个安装面上，避免铰接筒与底座连接的根部出现应力集中，长期受载后发生断裂。

　　从安装边界来看，这类支座的整体外轮廓没有多余的突出结构，底座的两个安装耳做了圆弧过渡，既可以减少安装时与周边构件的干涉，也能避免尖角处的应力集中。铰接筒的长度需要匹配配套摆臂的宽度，保证铰接后摆臂两侧有足够的间隙，不会与支座本体发生摩擦，铰接孔的内径公差通常取H7级，与配套的铜套或者轴承外径形成过渡配合，装配时可以通过压装完成固定，不需要额外的粘接或者紧固件固定。建模过程中需要特别注意几个工艺细节：所有的棱边都要做0.5-1mm的倒角或者圆角，去除机加工后的毛刺，避免装配时划伤操作人员，也能减少热处理或者受力时的尖角开裂风险；筋板与铰接筒、底座的连接位置要做内圆角过渡，圆角半径不小于2mm，避免直角连接处的应力集中；底座的安装面要保证平面度要求，平面度公差控制在0.05mm以内，保证安装后支座不会出现倾斜，导致铰接孔的轴线与安装面不垂直，最终造成转动卡滞。

　　实际选型应用时，需要根据承载的载荷大小调整各部分的壁厚，如果是承受较大冲击载荷的工况，可以适当加大铰接筒的外径与筋板厚度，同时把安装孔的直径加大一个规格，配套更高强度的螺栓进行固定；如果是轻载的工装类应用，可以适当减小壁厚，降低零件的整体重量与材料成本。这类零件的加工工艺通常采用整块钢材铣削加工，或者采用铸钢、铸铁毛坯经过二次机加工完成，建模时的拔模角度、加工余量预留都要匹配对应的加工工艺，比如采用铸造工艺时，所有的竖直面都要预留1-3度的拔模斜度，非加工面的圆角要统一，避免铸造时出现充型不满的问题；如果是采用整块板材铣削加工，就不需要预留拔模角度，但要注意刀具的可达性，筋板与铰接筒连接的内侧位置要保证铣刀可以顺利进刀，避免出现无法加工的死角。

　　很多建模初学者在练习这类零件的时候，容易忽略工艺细节，比如把所有连接位置都做成直角，或者安装沉孔的深度设计不合理，导致螺栓装配后突出安装面，这些问题在实际生产中都会直接导致零件报废，所以在建模阶段就要结合加工与装配的实际需求，逐一核对每个尺寸的合理性，不能只追求外观的形似，要理解每个结构设计背后的受力、加工、装配逻辑。比如铰接孔的端面要设计凸台结构，减少加工面的面积，既可以降低机加工的工作量，也能保证铰接孔端面与轴承或者铜套端面的贴合度，避免装配后出现间隙导致转动窜动；底座的底面不需要全部加工，只需要加工两个安装孔周围的环形区域即可，减少加工面积的同时也能保证安装的稳定性。
