离心式制动刹车装置结构三维设计

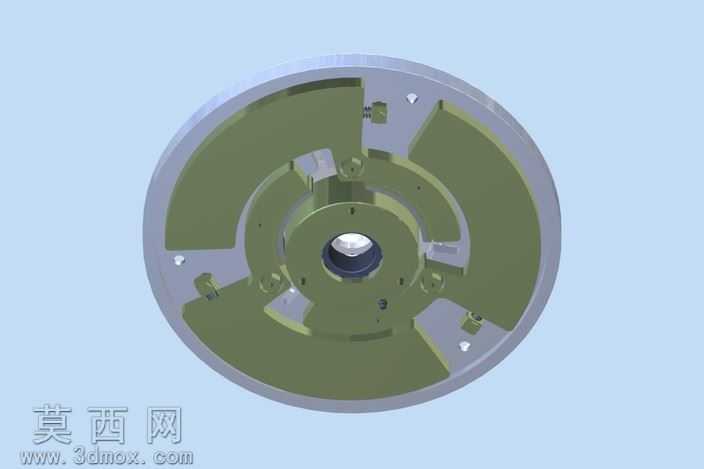

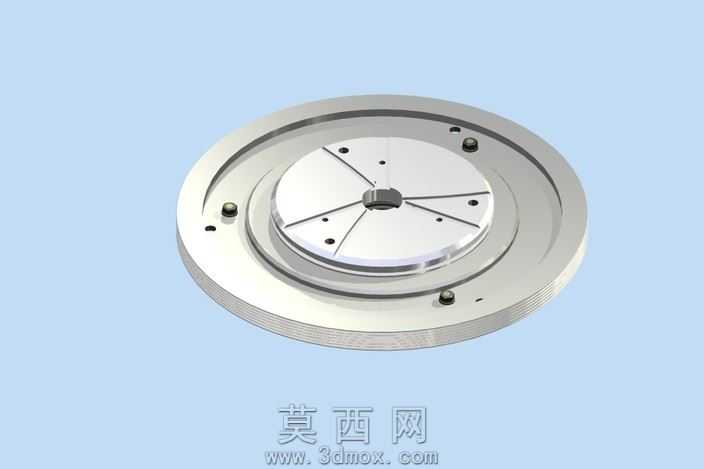

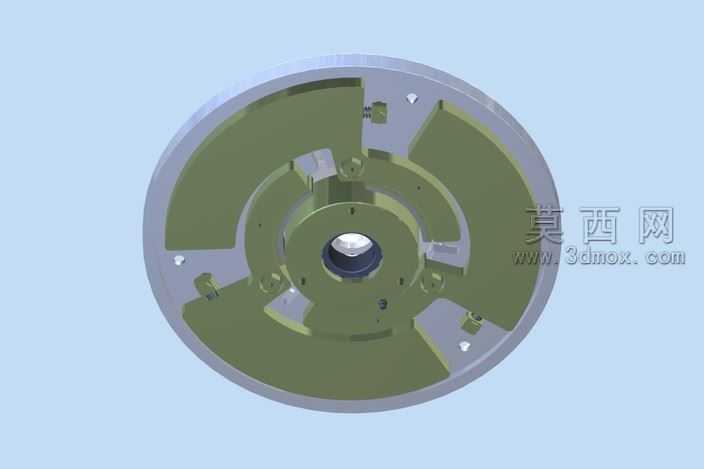

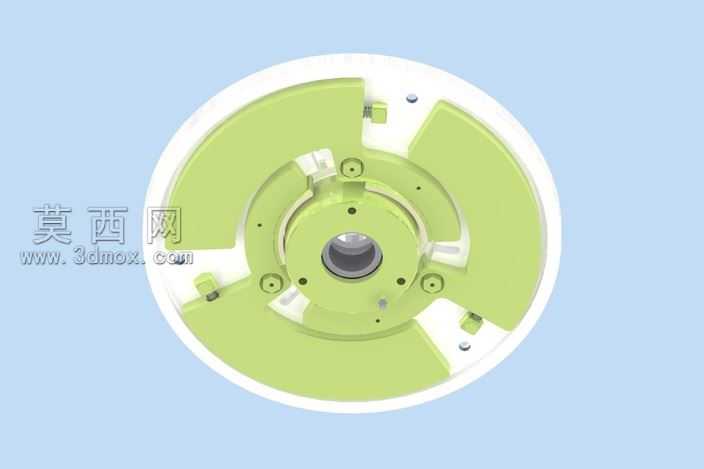

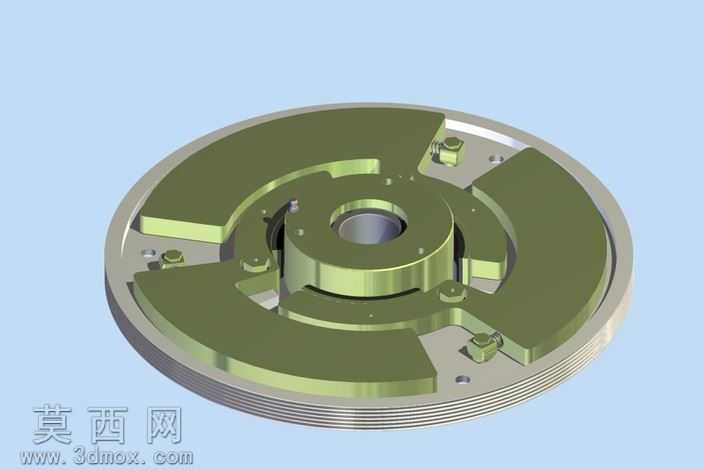

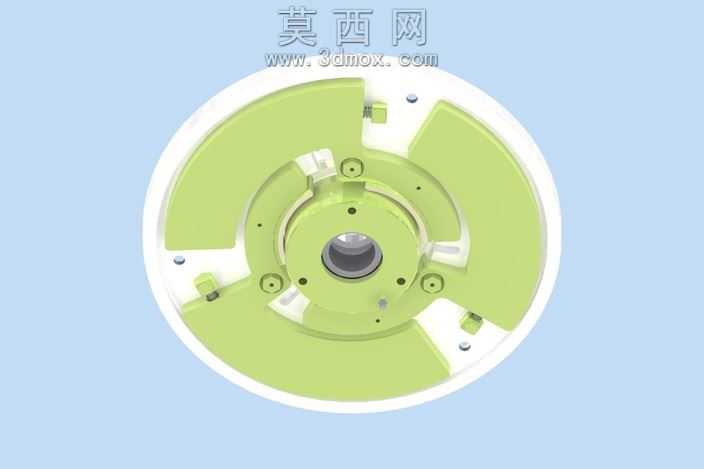

本作品为离心式刹车制动装置的三维建模成果，建模过程依托主流三维CAD软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的配合间隙、运动行程符合机械设计的公差要求。模型整体为盘式回转结构，主体包含外层固定盘架、内侧弧形离心制动块、回位弹簧、中心轮毂连接座、定位销钉等核心组成部件，各零件的结构特征均按照实际制动原理还原：中心轮毂部分设计有标准轴孔与键槽结构，用于和动力输入轴实现周向固定，保证动力传递的可靠性；弧形离心制动块通过铰接结构与中心转盘连接，可随转速升高在离心力作用下向外张开，贴合外层固定盘的内壁实现摩擦制动，制动块的摩擦面做了适配圆弧处理，保证与外盘内壁的接触面积最大化，提升制动稳定性；回位弹簧采用参数化螺旋扫描特征建模，准确还原弹簧的线径、节距与自由长度参数，可在转速降低时拉动离心制动块复位，解除制动状态；外层固定盘设计有安装定位孔，用于将刹车整体固定在设备机架上，盘体的加强筋结构既保证了结构刚性，又合理控制了整体重量。渲染阶段采用金属与工程塑料结合的材质方案：外层固定盘赋予哑光铸铁材质，还原金属部件的磨砂质感与细微颗粒纹理；离心制动块赋予耐磨复合材料材质，呈现军绿色硬质工程摩擦材料的视觉效果；弹簧、定位销等标准件赋予镀锌金属材质，体现光亮金属的反光特性；中心轴孔部分做了深色氧化处理的材质表现，区分不同功能区域的材质差异。整体模型的结构设计完全遵循离心制动的工作原理，各运动部件无干涉问题，可直观展示离心刹车在不同转速下的工作状态，清晰呈现转速升高时制动块外张摩擦减速、转速降低时弹簧带动制动块回位的完整动作逻辑，可用于机械原理教学、制动类产品结构设计参考等场景，模型的结构细节完整，装配关系清晰，能够准确还原离心刹车的实际构造与工作特性。
