摩托车通风式制动刹车盘三维设计

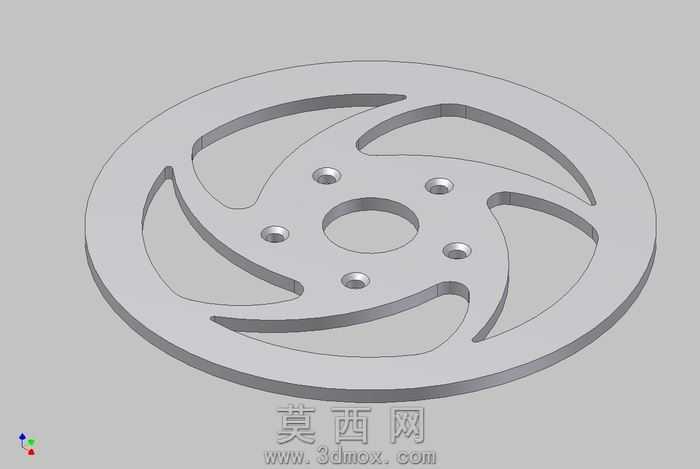

本作品为摩托车使用的通风式制动盘三维模型，建模过程中严格遵循摩托车制动系统的实际尺寸规范与装配要求，首先通过草图绘制确定制动盘的整体外圆轮廓、中心安装定位孔的基准尺寸，以及五个用于固定连接的安装孔的圆周分布位置，保证安装孔的分度圆直径、孔径参数完全适配常规摩托车前轮轮毂的安装接口，避免后续装配出现干涉问题。在主体结构设计上，采用了五组流线型弧形通风槽的镂空结构，该结构并非单纯的造型设计，而是参考了成熟制动盘的散热逻辑，弧形槽道顺着车轮旋转方向延伸，能够在车辆行驶过程中引导气流快速穿过盘体内部，带走制动摩擦产生的大量热量，降低制动盘长时间工作后的热衰减风险，同时镂空结构也有效减轻了盘体自身重量，降低了轮毂侧的非簧载质量，对提升车辆操控灵活性有一定帮助。建模时对盘体的厚度做了均匀化处理，摩擦工作面保持绝对平整，边缘做了微小的倒角过渡，避免尖锐边角在加工或装配过程中产生应力集中，安装孔位置做了沉台结构设计，能够让固定螺栓的头部完全沉入盘体内部，不会突出摩擦工作面影响刹车皮的正常贴合。材质渲染阶段，为制动盘赋予了接近铸钢材质的哑光金属质感，还原了钢制刹车盘的真实表面肌理，没有添加多余的装饰性涂层，符合量产制动盘的实际外观特征。整体设计兼顾了结构实用性与造型流畅性，每一处曲面过渡都经过曲率检查，保证模型无破面、无重叠几何，可直接用于制动系统的结构展示、装配模拟，也可作为相关零部件设计的参考原型，还原了摩托车碟刹制动核心部件的典型结构特征。
