法兰连接手动截止阀完整装配结构设计

　　在石化、电力、市政给排水、暖通空调等工业管路系统中，手动法兰截止阀是应用范围极广的截断类流体控制部件，核心作用是通过手动驱动实现管路内介质的通断控制，区别于调节阀类产品，这类截止阀不做流量调节工况使用，长期处于全开或全关工位，对密封可靠性、操作扭矩稳定性、结构承压能力有明确的工程要求。这套装配结构采用直通式法兰连接构型，进出口轴线处于同一直线，阀体流道采用缩径式设计，相比全通径结构在保证通流能力满足工况要求的前提下，大幅降低了阀体整体铸造重量，同时缩短了阀瓣的启闭行程，减少手轮操作的总圈数，降低现场运维人员的操作强度。

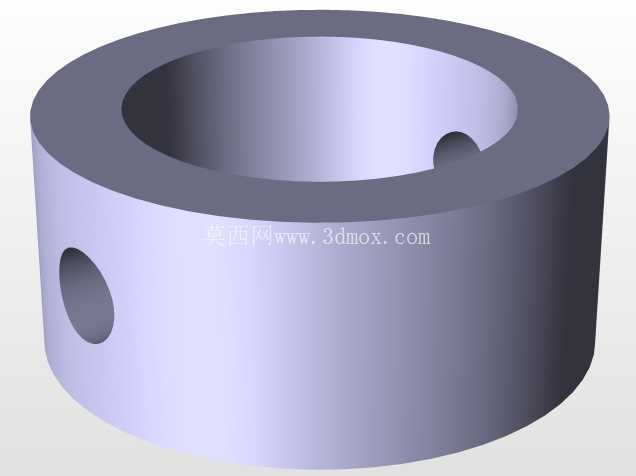

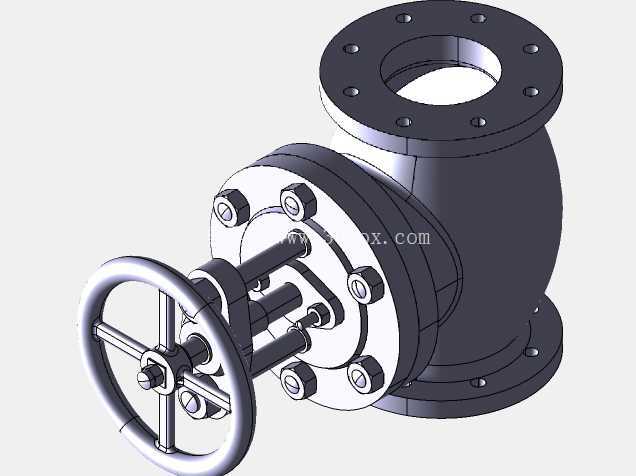

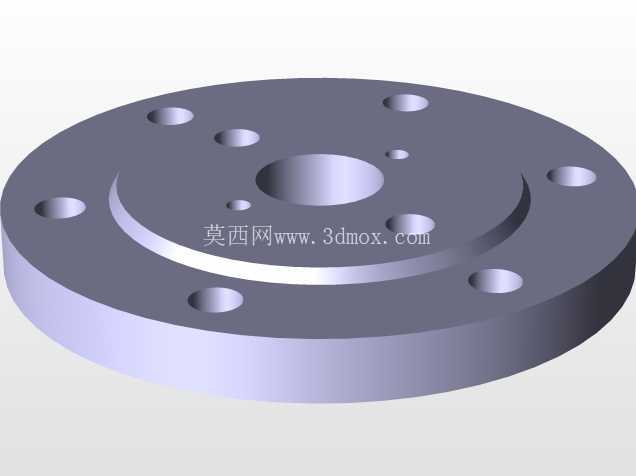

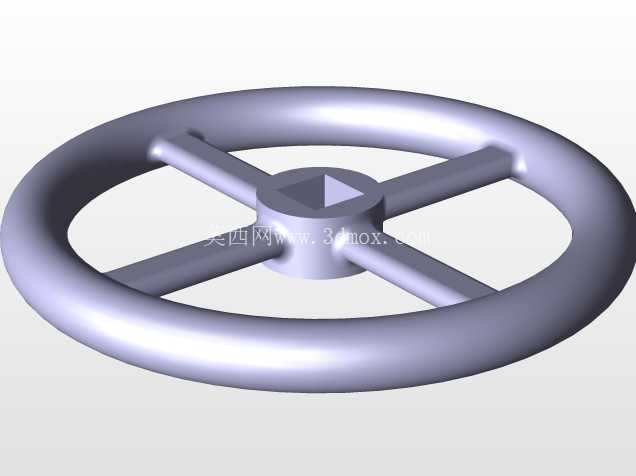

　　从结构设计逻辑来看，整套组件采用模块化拆分思路，主要包含阀体、阀盖、阀杆、阀瓣、密封副、手轮驱动机构、紧固件、中法兰密封件几个独立模块，各模块之间的配合公差经过严谨校核：阀杆与阀盖填料函处采用H8/f7间隙配合，既保证阀杆升降过程无卡滞，又能给填料预留足够的压缩密封空间，避免介质沿阀杆配合间隙出现外漏；中法兰连接位置采用凸凹面密封结构，相比平面法兰具备更好的对中性能，密封垫片被限制在凹面槽内，不会在介质压力冲击下出现垫片移位吹出的风险，适配中高压管路的使用场景。手轮驱动部分采用轮辐式结构，轮缘直径经过扭矩核算，在公称压力对应的最大密封轴向力下，单人操作手轮的切向力控制在150N以内，符合工业阀门操作的人机工程要求，无需额外加装加力杆即可完成额定压差下的启闭动作；阀杆梯形螺纹副设置在阀盖上部的阀杆螺母位置，螺纹位置不与管路介质直接接触，避免介质中的杂质、腐蚀性成分对螺纹传动面造成冲刷腐蚀，大幅延长螺纹副的磨损寿命，同时在阀杆外露位置设置防尘罩结构，阻挡环境中的粉尘、水汽进入螺纹配合面，减少户外工况下的锈蚀卡滞风险。

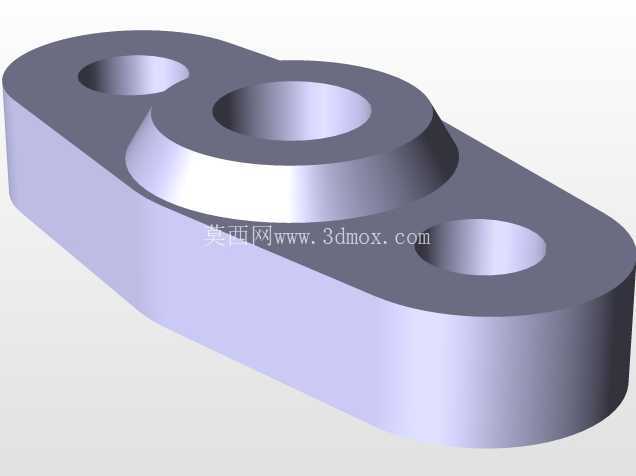

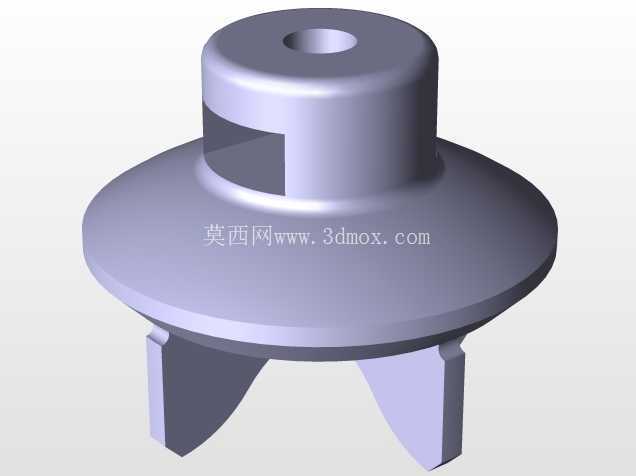

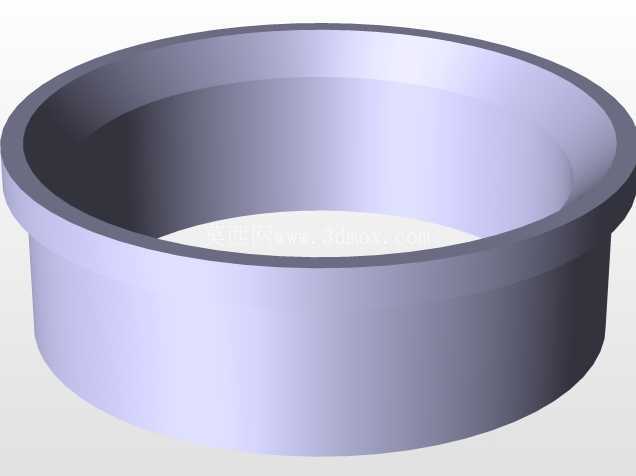

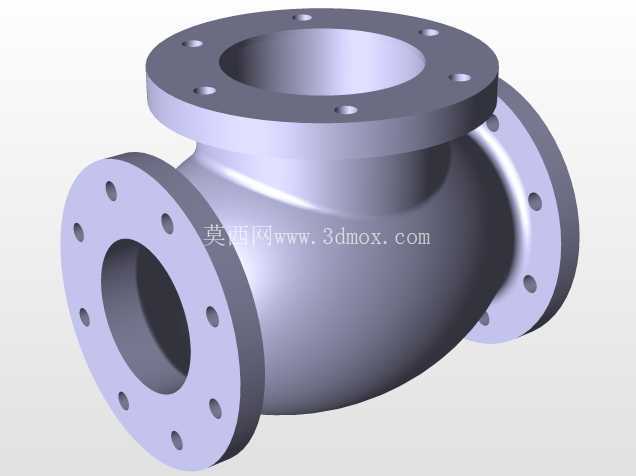

　　安装边界方面，这套截止阀的两端法兰连接尺寸符合对应公称通径、公称压力的管路法兰标准，法兰螺栓孔采用跨中布置方式，安装时可直接与同参数的管路法兰、设备法兰配对，无需额外加工过渡连接件；阀体底部设置有足够的安装净空，手轮操作侧预留的操作空间满足现场人员站立操作的空间要求，阀杆全行程伸出时不会与周边管路、支架产生运动干涉。密封结构设计上，阀瓣与阀座的密封面采用堆焊硬质合金的工艺方案，密封面硬度差控制在HRC5-10之间，启闭过程中不会出现密封面咬合拉伤的问题，即使在介质带有少量固体颗粒的工况下，也能保证多次启闭后的密封可靠性；填料函部分采用柔性石墨填料搭配填料压盖的结构，通过均匀拧紧压盖螺栓即可实现填料的径向压缩密封，后期运维时无需拆解阀门整体，仅需在线紧固压盖或更换填料即可完成外漏点的维护，大幅降低现场运维的停机时间。从装配工艺角度，整套结构的零件拆分充分考虑了加工与装配的便利性，阀体采用铸造成型后进行机加工，流道内壁做圆滑过渡处理，减少介质流动过程中的局部阻力损失，降低管路系统的运行能耗；所有紧固件均采用标准件选型，无需定制特殊规格零件，降低生产制造与后期备件替换的成本；装配过程中阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可微量自适应调整角度，保证密封面与阀座能够完全贴合，避免因加工同轴度误差导致的密封面偏磨、内漏问题。

　　在实际工况应用中，这类截止阀通常安装在管路的关键截断节点，比如设备进出口、分支管路起点、检修段隔离位置，相比闸阀，其密封面受介质冲刷的影响更小，在频繁启闭的工况下具备更长的密封寿命，同时启闭行程更短，适合需要快速隔离管路的运维场景；相比球阀，其结构更简单，耐温耐压范围更宽，适配高温蒸汽、导热油、腐蚀性化工介质等多种复杂介质工况，不会出现球阀密封副在高温下老化失效的问题。整套装配结构的所有配合面、连接位置都经过干涉校验，虚拟装配过程中不存在零件运动干涉、装配间隙不足的问题，所有零件的加工工艺性都经过验证，不存在无法加工或者加工成本过高的特殊结构，可直接用于生产制造的结构参考，也可作为管路系统三维布置设计时的标准件模型导入，用于管路碰撞检查、安装空间校核、运维操作空间模拟等工程设计环节。
