法兰连接式手动截止阀工业结构设计

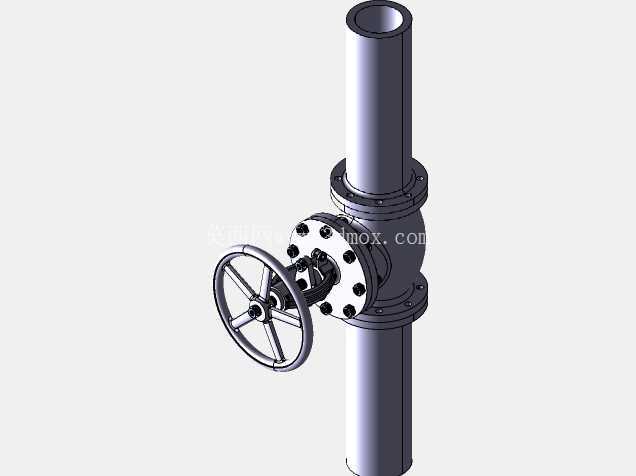

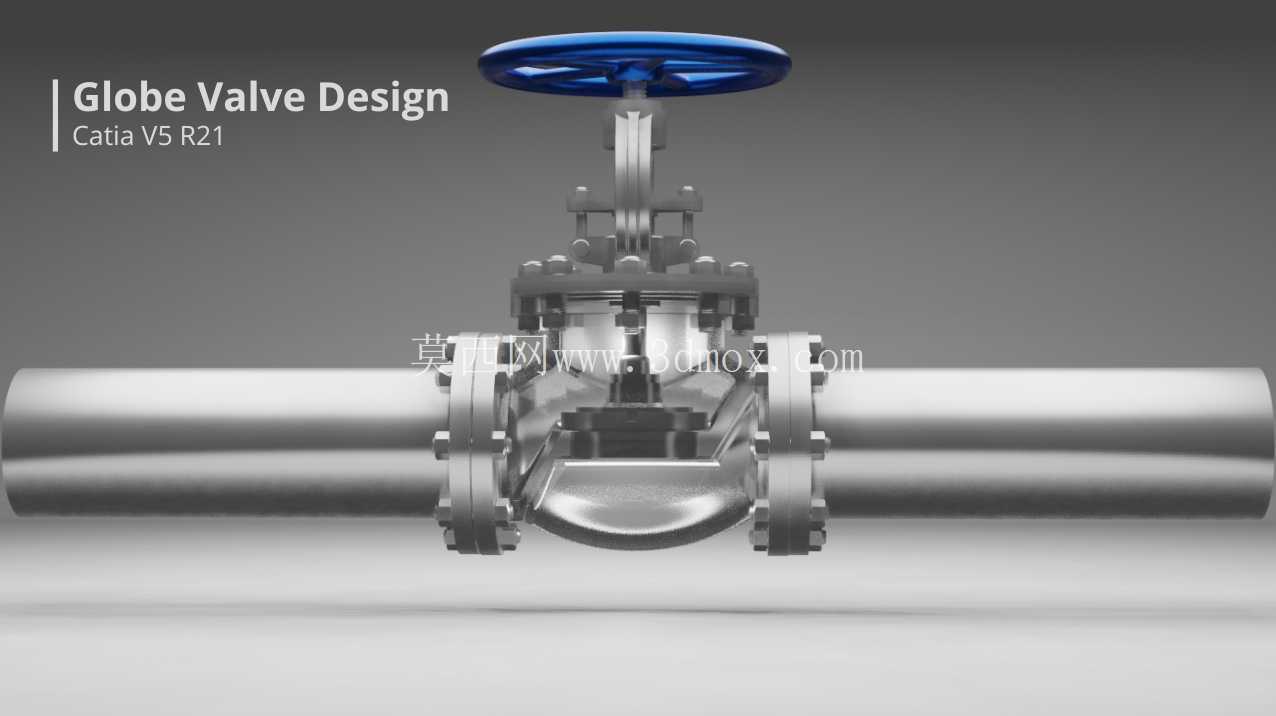

　　在石油炼化、化工生产、市政给排水、热力输送等工业管路系统中，截止阀是承担介质截断与流量调节功能的核心管路附件，区别于球阀、闸阀的通断特性，这类阀门的阀瓣沿阀座中心线做升降运动，启闭过程中密封面间摩擦力小、耐用性强，同时具备一定的流量调节精度，适合对管路介质通断、节流有明确要求的工况场景。本次呈现的手动法兰截止阀结构，完全围绕工业现场实际安装与使用需求展开设计，整体采用直通式流道布局，介质从阀体一侧法兰进入，经阀座与阀瓣形成的通流截面后从另一侧法兰流出，流道走向平缓无急剧弯折，能有效降低介质流经时的局部阻力损失，减少管路系统的压损消耗。

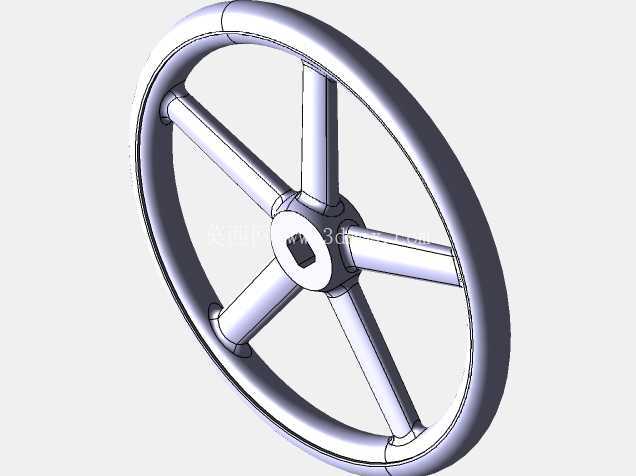

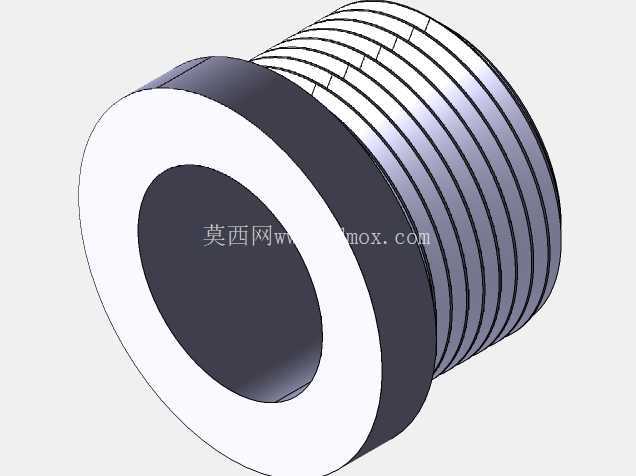

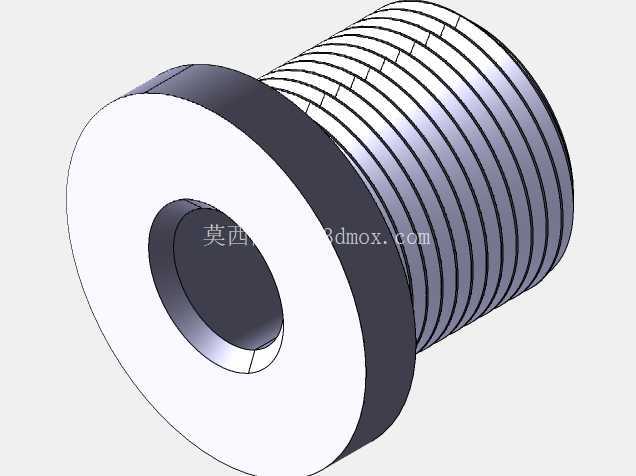

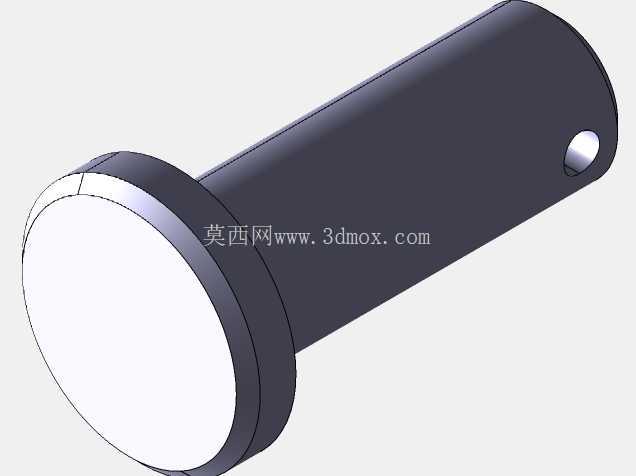

　　从功能特性来看，这款截止阀采用明杆结构设计，阀杆的升降行程可直接通过手轮下方的露出长度判断阀门开度，现场操作人员无需额外加装开度指示装置，就能直观掌握阀门当前的启闭状态，避免误操作风险。手轮采用圆形轮辐式结构，直径匹配操作力矩需求，单人徒手即可完成全行程启闭，无需额外加装加力杆，适配日常巡检时的快速操作需求。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在闭合时能产生更大的密封比压，在中低压工况下可实现可靠的介质截断，不易出现内漏问题，同时阀瓣设置了导向结构，启闭过程中不会出现偏摆，能有效减少密封面的非正常磨损，延长阀门整体使用寿命。

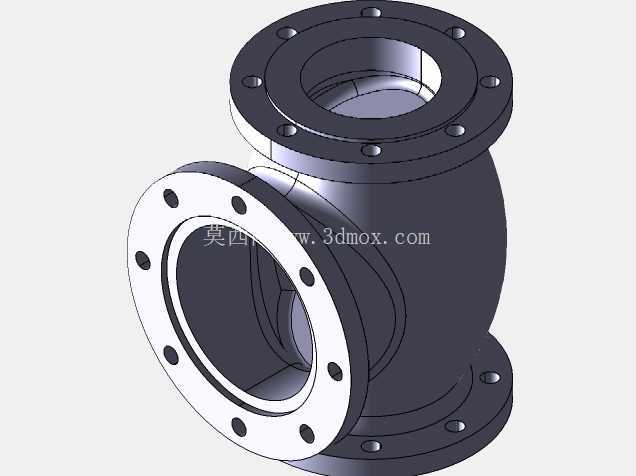

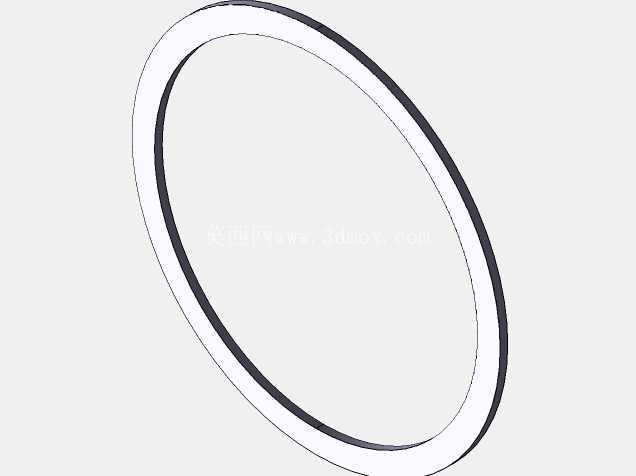

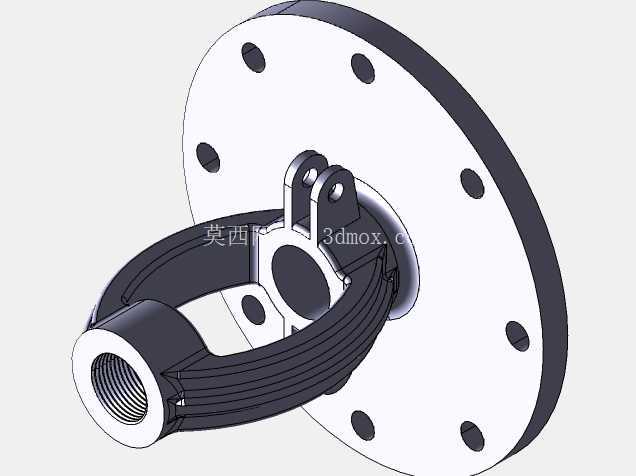

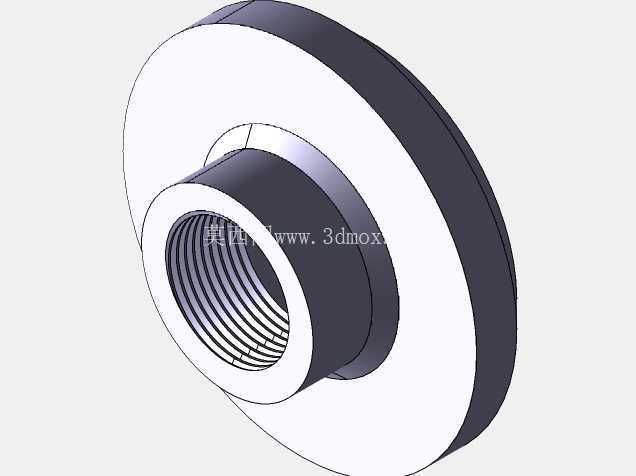

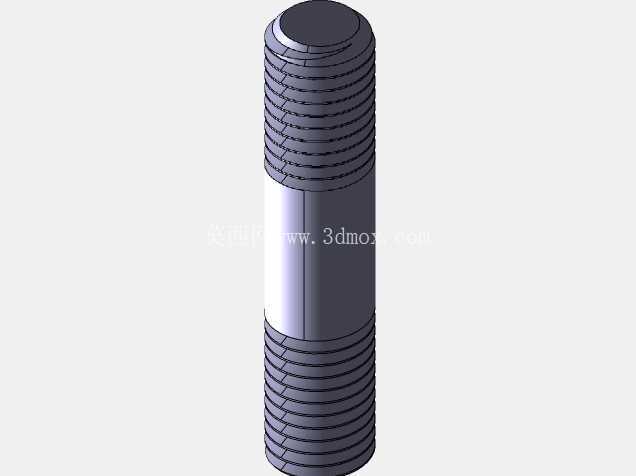

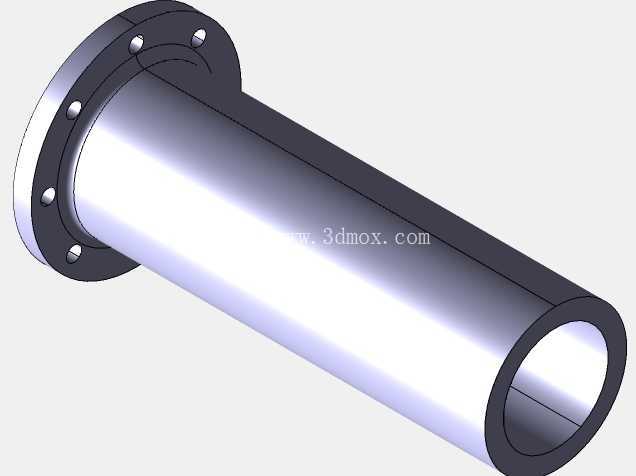

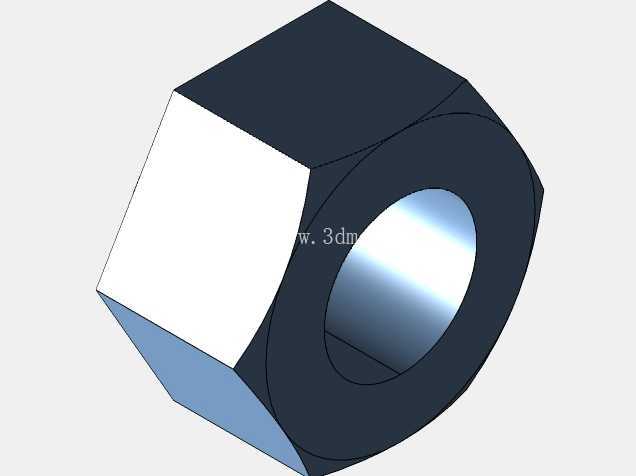

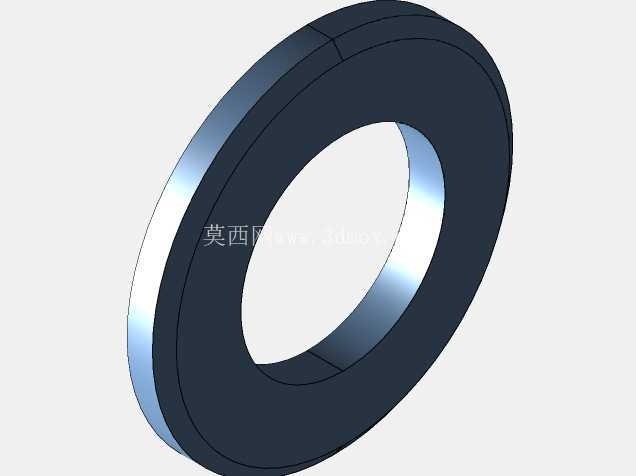

　　设计过程中充分考虑了现场安装的边界条件，阀体两端的法兰连接尺寸严格匹配通用管路法兰标准，法兰端面的密封槽、螺栓孔中心距、螺栓孔数量与孔径均按照对应压力等级的规范要求设置，现场安装时无需对管路法兰进行二次加工，可直接与同压力等级的管路、设备法兰配对安装，法兰密封面采用突面形式，适配常用的非金属平垫片、缠绕式垫片，能满足不同温度、不同介质工况下的密封需求。阀体的中腔采用螺栓连接的阀盖结构，中法兰处设置密封垫片，通过均匀布置的螺栓压紧实现中腔密封，后期检修时只需拆卸中法兰螺栓即可取出内部阀瓣、阀杆组件，无需将整个阀体从管路上切割拆除，大幅降低现场维护的工作量与成本。

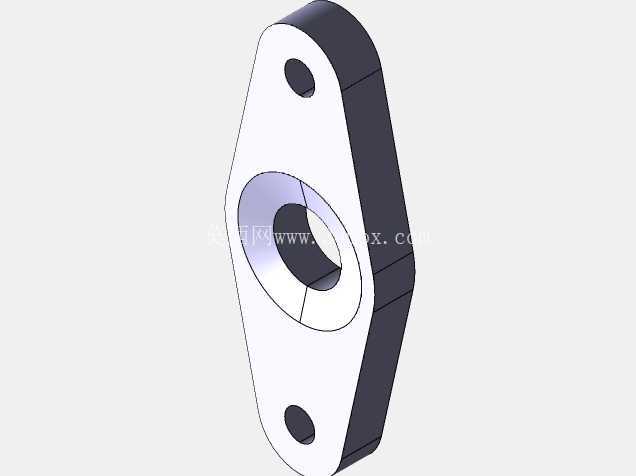

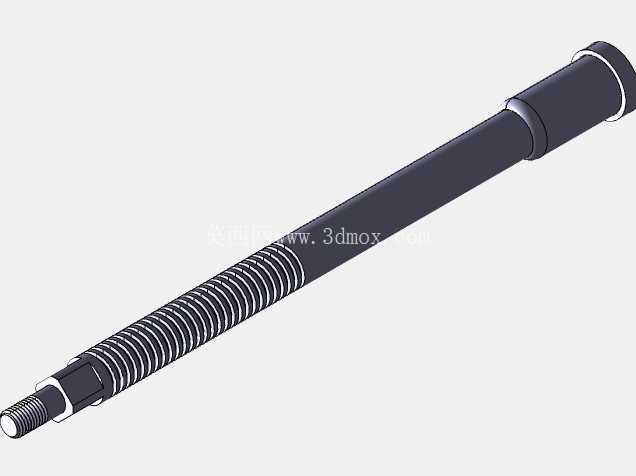

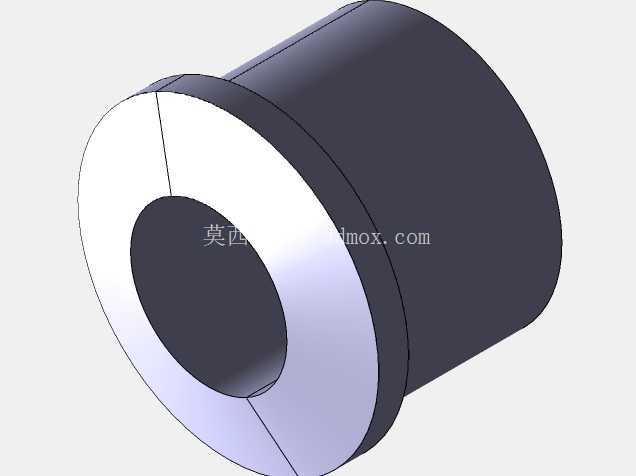

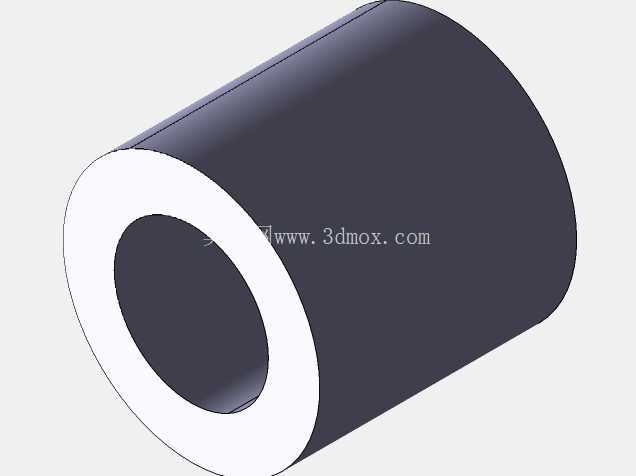

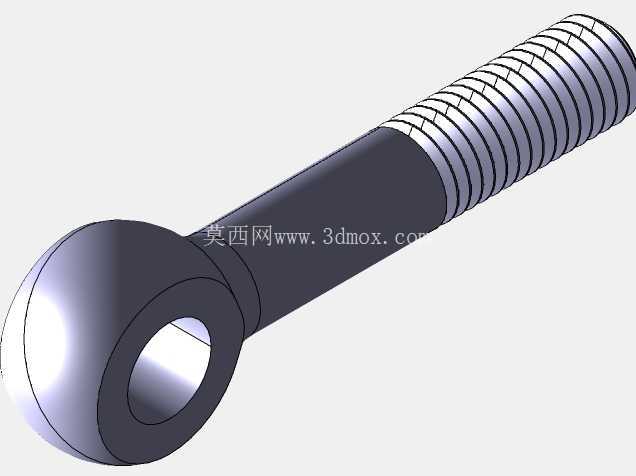

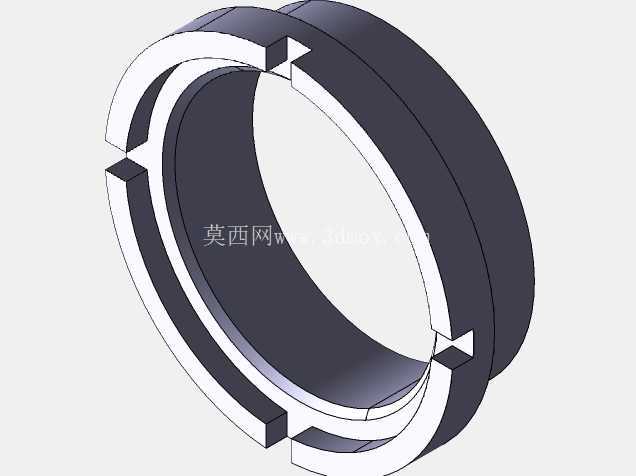

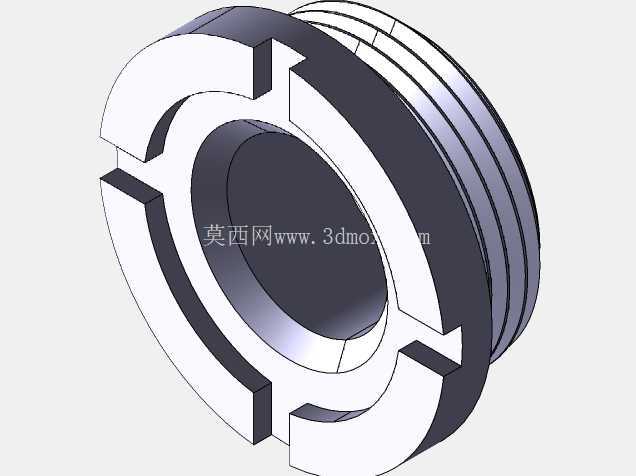

　　外形尺寸方面，阀门的结构长度即两端法兰端面的距离严格遵循行业标准尺寸序列，不会出现与管路预留安装空间不匹配的问题；手轮的顶部高度、手轮外径均考虑了现场操作空间需求，手轮外缘到阀体中心线的距离预留了足够的手部操作空间，即使在管路密集的管廊区域，操作人员也能顺利完成启闭操作。阀杆部分设置了填料密封结构，填料函内可装填柔性石墨、聚四氟乙烯等常用填料，通过填料压盖的螺栓调节压紧力，可在阀杆升降过程中实现阀杆与阀盖之间的动密封，防止介质从阀杆处外漏，同时填料压盖采用分体式结构，后期更换填料时无需拆卸手轮与阀杆，只需松开压盖螺栓即可取出旧填料、装填新填料，维护操作十分便捷。

　　从结构强度角度考虑，阀体的壁厚按照对应公称压力的强度要求计算设置，在介质额定工作压力下，阀体各部位的应力均处于材料许用应力范围内，不会出现阀体变形、开裂的风险；阀杆采用抗拉、抗扭性能优异的材质设计，能承受启闭过程中的操作力矩与介质压力产生的轴向力，不会出现阀杆弯曲、断裂的问题。整体结构没有冗余的设计部件，所有零件均服务于阀门的截断、调节、密封核心功能，零件的加工工艺性良好，阀体采用铸造工艺成型后再进行密封面、法兰端面的机加工，阀瓣、阀杆等回转类零件可采用车床加工，加工难度低，适合批量生产制造。在实际工况应用中，这款截止阀可适配水、蒸汽、油品等多种常见工业介质，通过更换密封面材质与垫片材质，还可拓展应用到弱腐蚀性介质的管路场景，覆盖多数常规工业管路的使用需求。
