手动螺旋起重支撑装置结构设计

　　在重型设备检修、车辆维保、重型构件临时支撑的作业场景里，螺旋式顶升支撑装置始终是一线作业人员绕不开的基础工装，和液压类顶升设备不同，纯机械螺旋传动的结构不存在密封件老化泄压、油路渗漏的风险，哪怕在高温、多粉尘、存在腐蚀性介质的恶劣作业环境里，也能长期保持稳定的支撑状态，不会出现负载滑移、突然回落的安全隐患，尤其适合需要长时间保持固定支撑高度的作业工况。

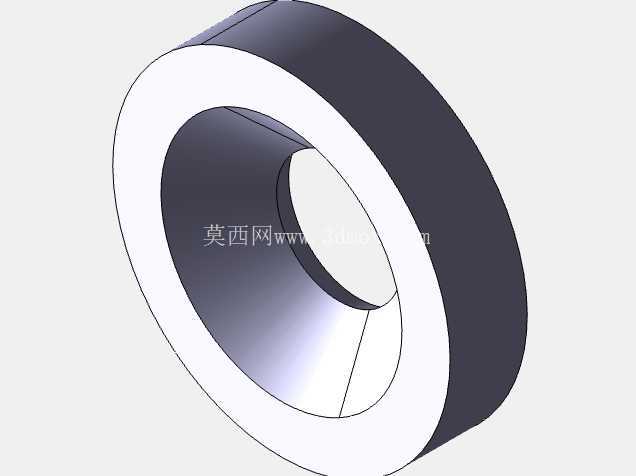

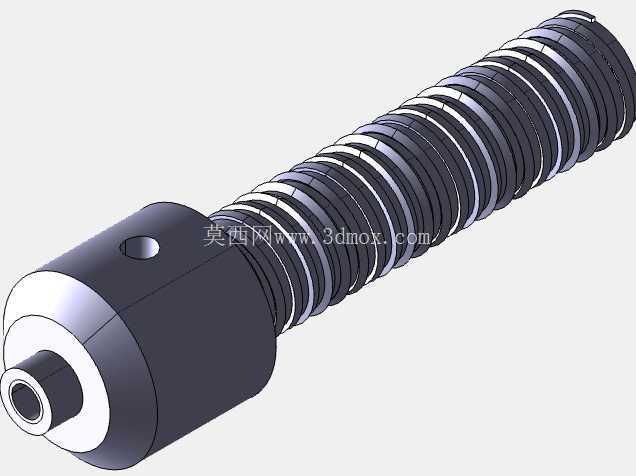

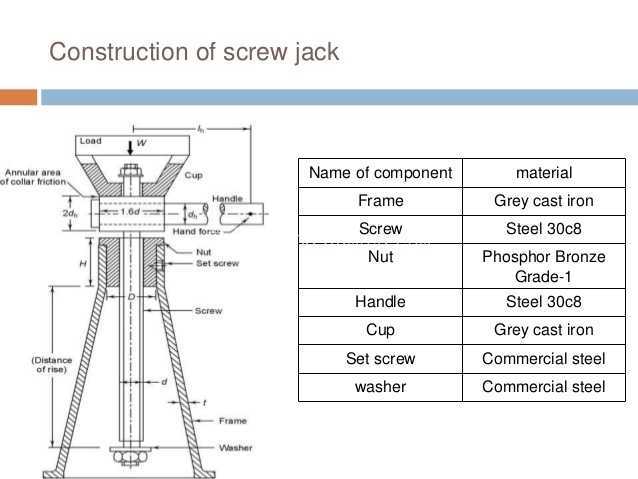

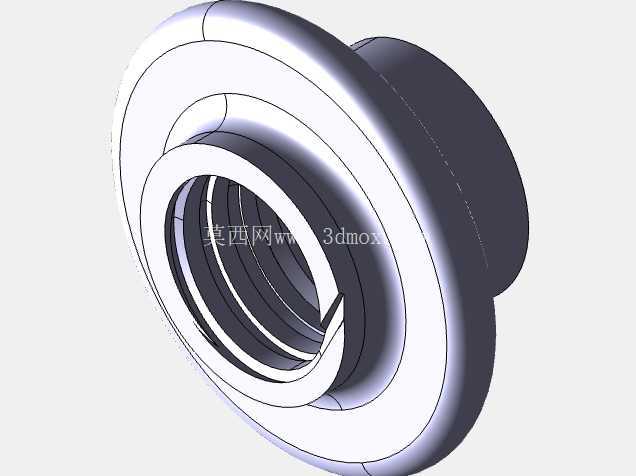

　　这套螺旋顶升装置的核心传动逻辑，是通过梯形传动丝杠和内部铜螺母的螺旋副配合，把摇杆输入的旋转扭矩转化为顶杆的直线顶升动作，传动副选择梯形螺纹而非普通三角螺纹，核心考量是梯形螺纹的牙型强度更高，传动过程中接触面的受力更均匀，同时具备可靠的自锁性能——也就是说当顶升作业到达目标高度后，哪怕撤去摇杆的输入力，丝杠和螺母之间的螺纹摩擦力也能牢牢锁止当前位置，不需要额外加装锁止销或者制动结构，就能避免负载自行下落，这一点在无电源的野外作业、应急抢修场景里优势格外明显。

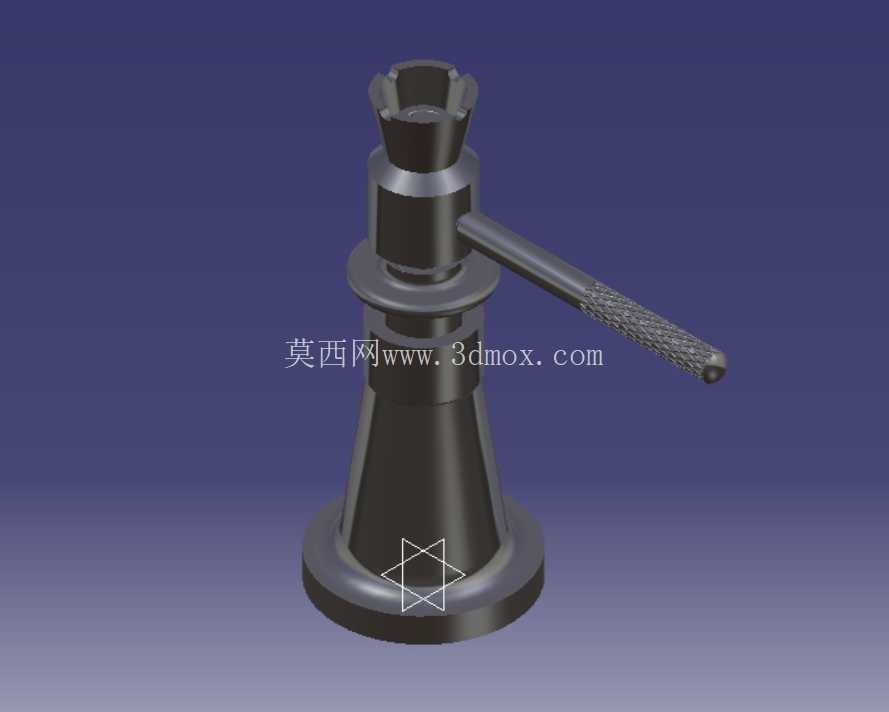

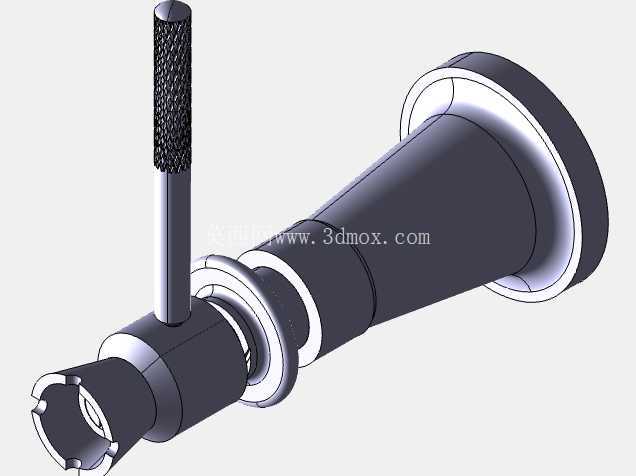

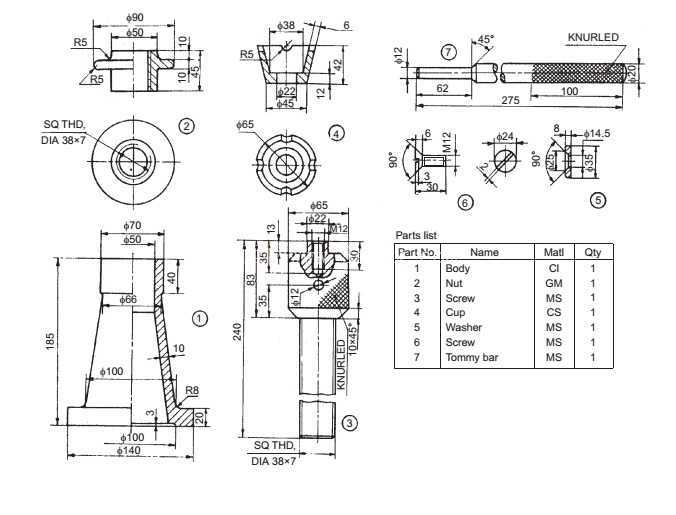

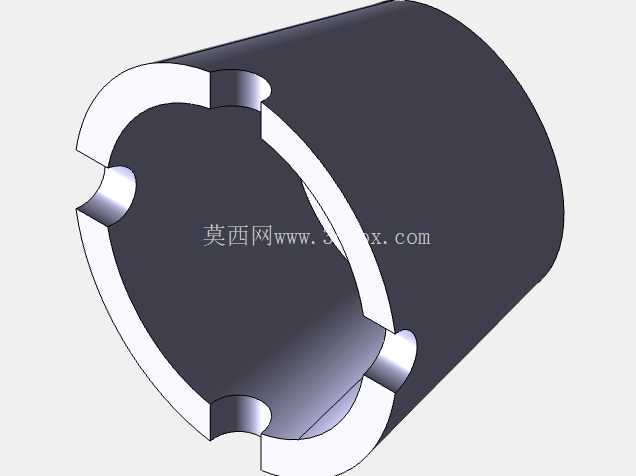

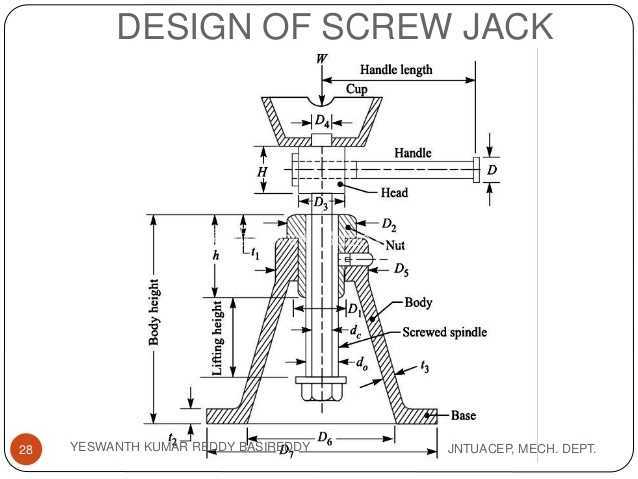

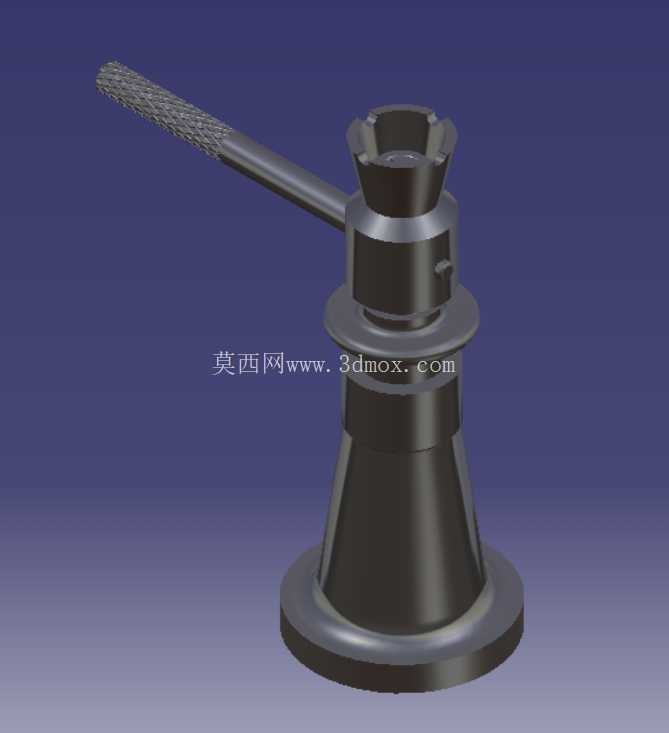

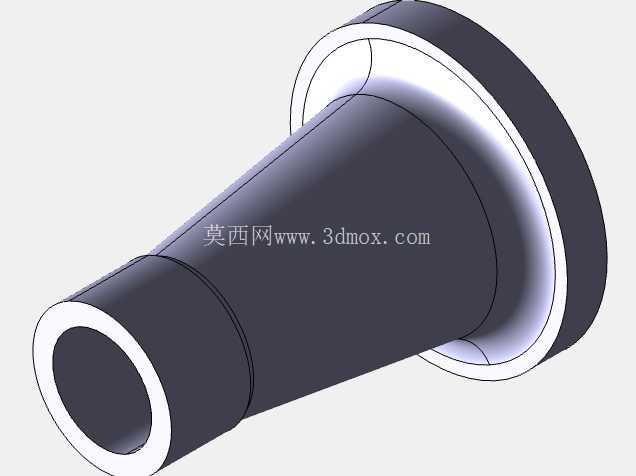

　　从结构布局来看，装置底部采用大直径锥形扩口底座，底座和支撑面接触的端面做了平整化处理，接触面积足够大，能有效降低单位面积的对地压强，哪怕在硬度不高的沥青地面、夯实土层上作业，也不会出现底座下陷、装置倾斜的问题；底座向上逐渐收窄的锥形筒体，既是内部丝杠的容纳防护结构，也能在承受偏载载荷的时候，通过锥面的结构刚度分散受力，避免筒体根部出现应力集中导致的变形。顶部的承托头做了带卡槽的凹型结构，不是简单的平面设计，这种结构能适配不同形状的被支撑部件：卡入车辆底盘的加强筋、设备底部的支撑凸缘时，能避免顶升过程中被支撑件出现横向滑移，哪怕作业过程中存在小幅的水平方向扰动，承托头也能牢牢卡住支撑点位，不会脱开。

　　侧面伸出的摇杆表面做了滚花防滑处理，摇杆长度经过力矩匹配设计，作业人员手动施加作用力的时候，不需要额外加接延长杆就能输出足够的顶升力矩，哪怕是额定负载范围内的重物，单人操作也能顺利完成顶升动作，不会出现力臂过短导致操作费力的问题。从安装边界和尺寸适配的角度来说，这类手动螺旋顶升装置的最低收缩高度控制在常规作业的操作区间内，最大顶升行程能覆盖绝大多数车辆换胎、设备调平、构件临时支撑的高度需求，整体外轮廓没有突出的尖锐棱角，存放和搬运过程中不会剐蹭周边物件，作业时也不需要预留过大的操作空间，哪怕是在设备底部狭窄的检修空间里，也能顺利放置到位。

　　在结构设计的细节上，内部丝杠的行程末端设置了硬限位结构，当顶杆上升到最大行程位置时，限位结构会卡住螺母端面，避免操作时过度旋转摇杆导致丝杠从螺母中完全脱出，引发安全事故；筒体和底座之间采用满焊连接，焊缝位置做了应力消除处理，长期承受交变载荷也不会出现焊缝开裂的问题；所有外露的金属表面都做了氧化防锈处理，在潮湿的户外环境存放也不容易出现锈蚀卡滞，日常维护只需要定期在螺纹副位置涂抹润滑脂，就能保证传动顺畅，不需要复杂的保养流程。

　　实际作业选型的时候，需要注意这类螺旋顶升装置的额定负载是基于垂直受力工况标定的，如果作业场景存在较大的偏载载荷，需要预留足够的负载余量，不能完全按照额定标称值选型；放置装置的时候要尽量保证底座和支撑面完全贴合，承托头和被支撑件的接触点位要对准构件的受力加强位置，避免支撑在薄板、覆盖件等刚度不足的位置，防止顶升过程中构件变形。和液压顶升装置相比，螺旋结构的顶升速度虽然相对平缓，但正是这种平缓的传动特性，在需要精准调整支撑高度的设备调平作业里，能实现毫米级的高度微调，不会出现液压结构那种点动就超程的问题，尤其适合精密设备安装、重型构件组对时的高度微调作业。
